電氣控制柜線路常用的保護環節有以下幾種

1、短路保護:短路時熔斷器FU的熔體熔斷而切斷電路起保護作用。

2、電動機長期過載保護:采用熱繼電器FR。由于熱繼電器的熱慣性較大,即使發熱元件流過幾倍于額定值的電流,熱繼電器也不會立即動作。因此在電動機啟動時間不太長的情況下,熱繼電器不會動作,只有在電動機長期過載時,熱繼電器才會動作,用它的常閉觸頭使控制電路斷電。

3、欠電壓、失電壓保護:通過接觸器KM的自鎖環節來實現。當電源電壓由于某種原因而嚴重欠電壓或失電壓(如停電)時,接觸器KM斷電釋放,電動機停止轉動。當電源電壓恢復正常時,接觸器線圈不會自行通電,電動機也不會自行啟動,只有在操作人員重新按下啟動按鈕后,電動機才能啟動。

4、自鎖、互鎖保護:將其中一個接觸器的常閉觸頭串入另一個接觸器線圈電路中,則任何一個接觸器先通電后,即使按下相反方向的啟動按鈕,另一個接觸器也無法通電。

控制柜的維護與保養

1、斷開電源，檢查控制柜框架是否可靠接地，使接地電阻小于4ω。

2、控制柜上有不同的電壓(DC110伏;交流單相220V三相交流)，維修時需要不同的電路，避免短路。

3、控制柜上的所有電氣開關應可靠，無明顯噪音，接線結和端子不得松動，動觸頭接線處的鋼絲不得開裂。

4、用軟刷或吹風機清除面板插件和電磁開關各部分的灰塵，檢查控制柜內電氣開關觸點的情況和接觸情況，線圈外觀的絕緣情況，機械部分的動作是否可靠。

5.更換熔絲時,應使熔斷電流與該回路的電流相匹配。

變頻控制柜的作用

1、開關電源轉換與維護作用

變頻控制柜一般設計有隔離開關元器件，它聯接著三相五線開關電源，能夠 協助變頻控制柜進行電源電路的導通實際操作，并可以在電源電路和變頻器出現短路故障或負載時出示維護。除此之外變頻柜還能夠在電動機維護保養時斷開開關電源確保實際操作工作人員的安全。

2、變頻變速作用

變頻控制柜的操作面板上設定有變頻變速用的電阻器，能夠 依據實際操作工作人員的輸出頻率，向電動機運輸命令數據信號，操縱電動機的轉速比。變頻控制柜中的一部分商品設定有直流轉換作用，以確保在變頻器出現常見故障時，根據全自動控制電路將電機轉換回直流開關電源。

3、操縱作用

變頻柜或是配電柜的柜門上設計有顯示系統與實際操作控制面板，它與變頻控制柜內部的電氣元器件相接，能夠 形象化顯示變頻柜或是配電柜的運作情況，另外便捷實際操作工作人員操縱變頻設備的運作，及對電動機等被控制系統開展當場實際操作。

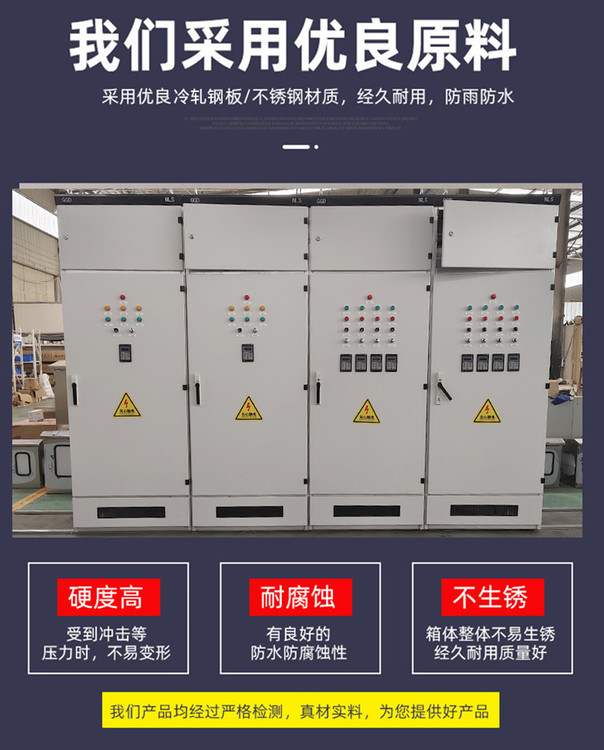

變頻柜或是配電柜的柜門上，還安裝有各種各樣儀表設備及顯示燈，比如電流表、電流計、頻率表，及指示燈、 顯示燈、運作顯示燈、直流顯示燈等。變頻柜或是配電柜的運作及實際操作情況，能夠 立即反映在各類儀表盤及顯示燈上，完成對變頻器運行狀態的時刻檢測。

4、安全防范作用

變頻柜或是配電柜將各種各樣包含變頻器以內的各種各樣電氣元器件都集中化在柜身上，那樣能夠 降低環境因素對電氣元器件的危害水平，減少電氣元器件受空氣污染的水平，也減少變頻柜或是配電柜實際操作工作人員的觸電事故風險，因而具備不錯的安全防范實際效果。
