PCR(Pressure Conductive Rubber） 是在硅膠中參入導電粒子，導電粒子按規律分布，由導電粒子組成上下導電點。利用硅膠的彈性特征，PCR受到壓力時，導電粒子互相接觸形成導電通路，沒有導電粒子的硅膠部分保持絕緣狀態。
PCR的組成元素及作用:
PI膜: 主要覆蓋在導電膠表面，使其表面保持光滑方便清洗;
鋼片/絕緣板:主要是將導電硅膠固定;
硅膠: 主要是作為固定導電粒子的載體;
導電粒子:均勻且有規律的分布在硅膠中起導電作用.

PCR導電膠可定位或不定位設計。使用溫度：-55-150C , 尺寸大小可客制。


acf2668jlp030垂直導電膠參數：
尺寸：50*50*0.3mm, P: 0.1mm, A：63或90度。
測試頻率：>50Ghz
厚度：0.3mm
金絲直徑：0.03
接觸電阻：<0.1歐
電流：500毫安（10根金絲）
按壓行程：<=膠體厚度20%

金絲導電膠厚度范圍：0.15-2.0mm， 長*寬： 50*50 。
采購量：至少1片起訂， 可根據實際使用需求裁切尺寸。


金絲垂直導電膠產品優勢：
◎金絲擁有低電阻率；
◎電阻及絕緣效率優于傳統 PCR 及 ACF；
◎可靠度高、耐壓縮、彈性佳；
◎搭配治具可輕松更換導電膠節省時間成本；
◎可達到傳統探針無法做到的間距極限；
◎不須熱壓或涂膠且所需壓力極小即可導通；
◎使用方便僅需固定位置放置即可；
◎不須擔心傳統 PCR 及 ACF 導電粒子破裂的狀況；
◎不須擔心探針或排線損壞更換費時費力的狀況；
◎可輕薄化產品節省探針及排線所占空間；
◎全球可生產廠商產品具有市場特性。

金絲垂直導電膠使用時應注意事項：

◎本產品輕壓即可導通，按壓壓力勿過大，建議下壓量(即產品壓縮量)勿超過產品厚度的 20%，以厚度 1mm 為例，即按壓量勿超過 1mm*20%=0.2mm。
◎若治具不易控制下壓量，可由壓力數據加以控制，
本產品建議壓力為 0.02~0.2(公斤/平方毫米)。
◎若金絲系角度 63 度，請因應金絲斜排的方向調整治具上下蓋之水平位移量，水平位移量為厚度 50%。
◎留意使用時的溫度及時間，溫度過高及單次測試時間過久皆會影響導電效率。
◎使用前后皆請注意膠體表面的清潔，避免因粉塵影響導電效率造成誤判。
建議清潔方式：
1.使用超音波儀器以水清潔洗凈
2.用空氣噴槍朝膠體表面噴除
3.洗凈布配合酒精擦拭后風干
4.以膠帶沾黏膠體表面清除粉塵

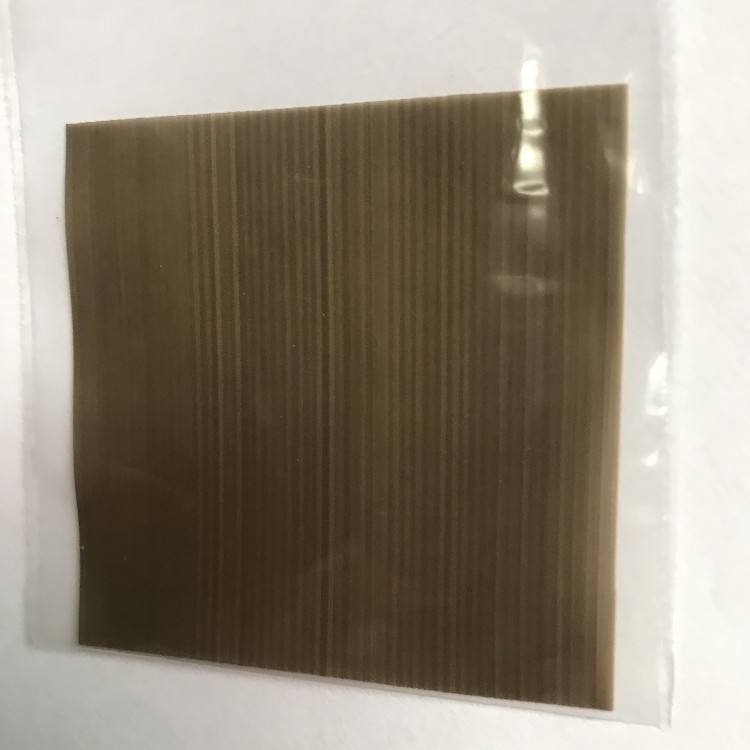

金絲垂直導電膠是通過特殊的工藝技術將直徑 0.02mm 的金絲植入硅膠，金絲按間距 0.1或 0.05mm 排列，達成垂直導電，水平絕緣。金絲可因應不同測試對象呈現 63 或 90 度角。
帶膠邊金絲導電膠結構：
膠體兩側按需求不排放金絲，這種結構大部分為定制品， 有起訂數量要求。
我司代理日本進口垂直導電膠， 一站式采購，品種， 品質好，價格優惠。

金絲垂直導電膠的優點:
1.使用整根金絲植入,不會有傳統ACF導電粒子因加壓損壞所造成導電效率降低的缺點
2.不須另外涂膠,置放好固定位置即可使用
3.不須熱壓,直接加壓即可使用,可節省熱壓成本
4.導體穩定且導電與絕緣效率皆優于傳統ACF
5. 具有低電阻率
6.可靠度高， 耐壓縮，彈性佳
7. 使用，更換操作簡單方便， 可節省探針與排線所占空間。
?
