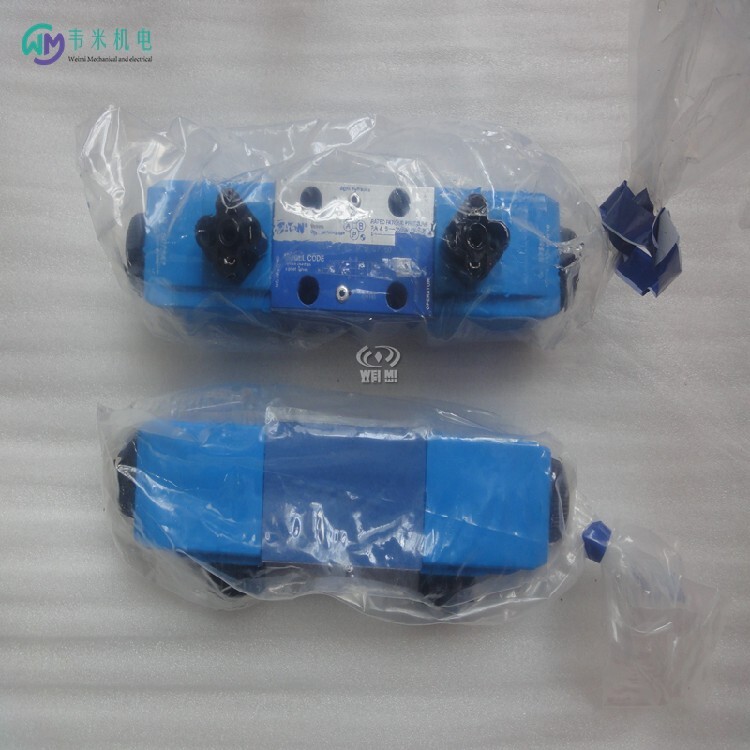

電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體，當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的，電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成。
閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。
我們?cè)谏a(chǎn)中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義，對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關，電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作。
電磁閥有什么故障處理及防范？
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭；
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。
原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥，此外彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀，緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開；
3、電磁閥卡住：電磁閥的滑閥套與閥芯的配合間隙很小（小于0.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。
根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活，拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠；
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣，在處理切換系統的電磁閥故障時，應選擇適當?shù)臅r(shí)機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
KHDG5V-5-33C80NX-VM-U1-H1-20
KBDG5V-7-2C180N-X-H-M1-PE7-H1
DG5V-8-2A-M-U-H7-10
KDG5V-7-2C180N-X-T-H-M-V-H1-10
DG5V-8-H-6C-2-E-M-U-H-10
KBDG5V-7-33C170N-X-Z-M1-PE7-H1-10

隨著技術的不斷進步，電磁閥技術與控制技術、計算機技術、電子技術相結合，已經能夠進行多種復雜的控制。電磁閥已經廣泛地應用在生產的各個領域中，為實現不同的氣動系統、液壓系統發揮它的作用。
電磁閥是一種依靠電磁力自動開關的截止閥。在制冷空調裝置中，常用電磁閥作為遙控截止閥、雙位調節系統的調節機關或安全保護設備。
它可適用于各種氣體、液體制冷劑、潤滑油等介質。對于一些早期的中小型單元機組，電磁閥串聯在節流裝置前的液管上，并與壓縮機連接同一個啟動開關。
當壓縮機開機時，電磁閥打開，接通系統管路，使空調系統正常運行。當壓縮機停機時，電磁閥自動切斷液體管路，阻止制冷劑液體繼續流向蒸發器，防止壓縮機再次啟動時造成制冷劑液擊。
KBDG5V-7-33C85N-EX-M2-PE7-H1-10
KBDG5V-5-2C90N-X-H-M1-PE7-H1-10
KDG5V-7-33C170N-T-M-U-H1-10
DG5V-8-H-2C-E-T-M-U-H-10
CG5V-10HW-B-2-M-U-H7-10
DG5V-8-H-2C-E-T-M-U-H-10

單向閥使用維修應注意以下事項:
1)正常工作時，單向閥的工作壓力要低于單向閥的額定工作壓力;通過單向閥的流量要在其通徑允許的額定流量范圍之內，并且應不產生較大的壓力損失。
2)單向閥的開啟壓力有多種,應根據系統功能要求選擇適用的開啟壓力，應盡量低，以減小壓力損失;而作背壓功能的單向閥，其開啟壓力較高，通常由背壓值確定。
3)在選用單向閥時，除了要根據需要合理選擇開啟壓力外，還應特別注意工作時流量應與閥的額定流量相匹配,因?yàn)楫?dāng)通過單向閥的流量遠小于額定流量時，單向閥有時會產生振動。流量越小，開啟壓力越高，油中含氣越多，越容易產生振動。
4)注意認清進、出油口的方向，安裝正確，否則會影響液壓系統的正常工作。特別是單向閥用在泵的出口，如反向安裝可能損壞泵或燒壞電機。單向閥安裝位置不當，會造成自吸能力弱的液壓泵的吸空故障,尤以小排量的液壓泵為甚。故應避免將單向閥直接安裝于液壓泵的出口，尤其是液壓泵為高壓葉片泵、高壓柱塞泵以及螺桿泵.時,應盡量避免。如迫不得己，單向閥直接安裝于液壓泵出口時，應采取必要措施，防止液壓泵產生吸空故障。如采取在聯接液壓泵和單向閥的接頭或法蘭上開一排氣口。當液壓泵產生吸空故障時，可以松開排氣螺塞，使泵內的空氣直接排出，若還不夠，可自排氣口向泵.
內灌油解決。或者使液壓泵的吸油口低于油箱的低液面，以便油液靠自重能自動充滿泵體;或者選用開啟壓力較小的單向閥等措施。
5)單向閥閉鎖狀態下泄漏量是非常小的甚至于為零。但是經過一段時期的使用，因閥座和閥芯的磨損就會引起泄漏。而且有時泄漏量非常大，會導致單向閥的失效。故磨損后應注意研磨修復。
6)單向閥的正向自由流動的壓力損失也較大,一般為開啟壓力的3~5倍，約為0.2~0.4MPa， 高的甚至可達0.8Mpa。故使用時應充分考慮，慎重選用，能不用的就不用。
DGMFN-7-Y-A2W-30
DGMFN-3-Z-P2W-41
DGMX1-3-PP-BW-B-4O-EN13
DGMX1-3-PP-CW-B-40
DGMX1-3-PP-YW-B-40
DGMX1-3-PA-BW-B-40

主要性能
單向閥的主要性能指標是正向小開啟壓力、正向流動壓力損失和反向泄漏量。
1.正向小開啟壓力
正向小開啟壓力是指使閥芯剛開啟時進油口的小壓力。作為單向閥或背壓閥使用時，因彈簧制度
不同，其正向小開啟壓力有較大差別。
2.正向流動壓力損失
正向流動壓力損失是指單向閥通過額定流量時所產生的壓力降。壓力損失包括由于彈簧力、摩擦力等
生的開啟壓力損失和液流的流動損失。為了減小壓力損失，可以選用開啟壓力小的單向閥。
3.反向泄漏量
反向泄漏量是指當液流反向進入單向閥時，通過閥口的泄漏流量。一個性能良好的單向閥應做到反向
無泄漏或泄漏量極微小。當系統有較高的保壓要求時，應選用泄漏量小的結構，如錐閥式單向閥。
對液控單向閥而言，除了上述性能指標要求外，還有反向小開啟控制壓力.即能使單向閥反向開啟
的控制口的小壓力。一般外泄式單向閥的反向小開啟控制壓力比內泄式小，卸載式比簡式的反向小
開啟控制壓力小。
此外，當液控單向閥在控制活塞作用下開啟時，不論是正向流動還是反向流動，它的壓力損失僅僅置
由于油液的流動阻力產生的，而與彈簧力無關，因此，在相同流量下，其壓力損失比控制活塞不起作用時
的正向流動壓力損失小。
DGMC-3-PT-CW-41
DGMC-3-PT-GW-41
DGMPC-5-ABK-BAK-30
DGMDC-5-Y-AK-30
DGMX-7-PP-BH-10-B
DGMDC-3-Y-PK-41

伺服系統就是帶有負反饋的控制系統,而伺服閥就是帶有負反饋的控制閥。
閥對流量的控制可以分為兩種:

一種是開關控制:要么全開、要么全關,流量要么大、要么小,沒有中間狀態，
如普通的電磁換向閥、電液換向閥。

另一種是連續控制:閥口可以根據需要打開任意一個開度 ,由此控制通過流量的大小，
這類閥有手動控制的,如節流閥,也有電控的,如比例閥、伺服閥。

所以使用比例閥或伺服閥的目的就是:以電控方式實現對流量的節流控制(當然經過
結構上的改動也可實現壓力控制等),既然是節流控制,就必然有能量損失,伺服閥和其它
閥不同的是,它的能量損失更大-些,因?yàn)樗枰欢ǖ牧髁縼?lái)維持前置級控制油路的工
作。
伺服閥的主閥一般來說和換向閥一樣是滑閥結構,只不過閥芯的換向不是靠電磁鐵來
推動,而是置級閥輸出的液壓力來推動,這一點和電液換向閥比較相似,只不過電液
換向閥的前置級閥是電磁換向閥,而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或
射流管閥。
也就是說,伺服閥的主閥是置級閥的輸出壓力來控制的,而前置級閥的壓力則來
自于伺服閥的入口p ,假如p口的壓力不足,前置級閥就不能輸出足夠的壓力來推動主閥
芯動作。
KBDG5V-7-33C130N65-T-M1-PE7-H1-01
KBFDG4V-5-33C50N25-Z-M2-PE7-H7-12
KBFDG4V-3-2C20N10-Z-PE7-H7-10
KBDG5V-7-2C180N-X-H-M1-PE-H1-10
KBDG5V-7-33C170N100-X-M2PE7-H1-10
KBDG5V-8-33C330N-X-M2PE7-H1-11

比例閥的作用
比例閥是一種新型的液壓控制裝置。可以按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥由電—機械比例轉換裝置和液壓控制閥本體兩大部分構成。
比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。它的功能是將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量。
比例閥接線方法是什么
因?yàn)殡姎獗壤y分為電壓輸入型和電流輸入型兩種，所以接線的方式也是有所不同的。
當我們使用電壓型時，白色接正級，藍色接負級，黑色為模擬信號輸出端，棕色不必使用。
當我們使用電流型時，棕色接正級，白色接負極，黑色依然為信號輸出端，藍色不必使用。
具體的細節如果不懂可以咨詢上海韋米機電設備有限公司，還可以提供維修電氣比例閥服務，歡迎大家來咨詢。
KDG4V-5-2C65S-Z-M-U-H6-30
KDG4V-3-33C-20N-M-U-H7-60
KDG4V-3-33C-30X-H-M-U-H7-60
KDG4V-3S-33C-08A-M-U-G5-60
KDG4V-3S-33C-15A-M-U-G5-60
KDG4V-3-2C-20N-Z-VM-U-H7-60
KDG4V-3-2C-20N-M-U-H7-60
