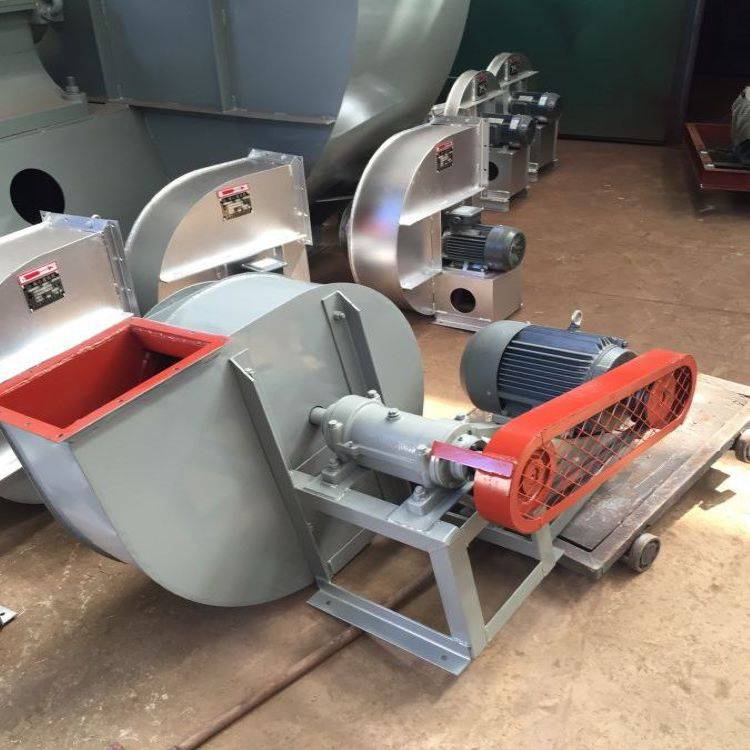

Y5-47-5C高溫引風機

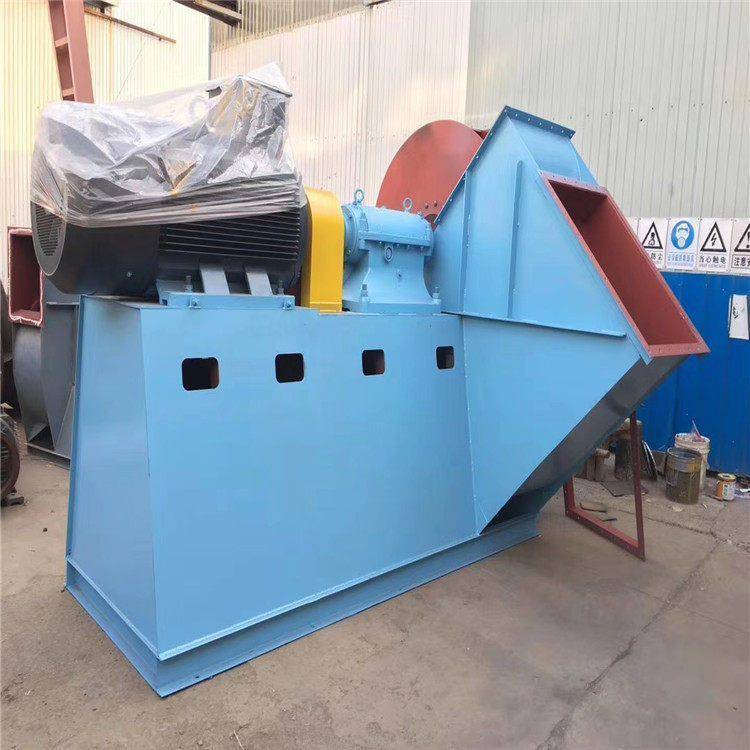

Y5-47鍋爐引風機
y5-47和y5-48鍋爐離心風機是為了適應燃用各種煤質，并配有消煙除塵裝置的（1-20t/h）蒸汽工業鍋爐而聯合設計的，全壓效率達到85%的新系列風機、凡是進氣相當，性能又相適應的君均可選用。溫度不得超過20°C。
特點是可以燃用劣質煤，配有20t鍋爐的引風機所需功率較大的采用D式傳動，其余采用C式傳動。用同機號風機可采用不同轉速來滿足同一噸位配置各類除塵器的要求，減少了風機系列的機號。我廠生產的機號有：Y5-47型3.15C\4C\5C\6C\8C\9C\12D；Y5-48型4C\5C\6.3C\8C\10C\12.5C。
該風機共有7種機號(4C-12.4D)
Y5-47-5C高溫引風機適應范圍
1-20噸/小時工業鍋爐引風,效率達90.5%,溫度不超250℃.
風機本身有較高的強度和耐磨性,使用壽命長.
性能參數:
流量Q:45-1255.5m3/mm
全壓P:990-3854Pa
功率N:3-90KW
Y5-47型鍋爐離心引風機性能參數表
機號 | 轉速r/min | 全壓(Pa) | 流量(m3/h) | 功率(KW) | 電機型號 |
4C | 2900 | 990-1451 | 2750-5060 | 3 | Y100L-2 |
4C | 3300 | 1285-1873 | 3130-5750 | 4 | Y112M-2 |
5C | 2900 | 1549-2265 | 5360-9870 | 7.5 | Y132S2-2 |
5C | 2920 | 1265-1844 | 4840-8900 | 5.5 | Y132S1-2 |
6C | 2850 | 3148 | 9110-10200 | 15 | Y160M2-2 |
6C | 2850 | 2148-3148 | 11300-16760 | 18.5 | Y160L-2 |
6C | 2620 | 1824-2658 | 8370-15410 | 15 | Y160M2-2 |
8C | 1820 | 2530 | 13780-15430 | 18.5 | Y180M-4 |
8C | 1820 | 1726-2501 | 17080-25360 | 22 | Y180L-4 |
8C | 1980 | 2050-2991 | 15000-27600 | 30 | Y200L-4 |
9C | 1740 | 2001-2922 | 18780-34550 | 37 | Y225S-4 |
9C | 1820 | 2903-3197 | 19640-29070 | 37 | Y225S-4 |
9C | 1820 | 2187-2736 | 31420-36140 | 45 | Y225M-4 |
12D | 1450 | 2471-3609 | 37100-68250 | 75 | Y280S-4 |
12.4D | 1450 | 2638-3854 | 40940-75330 | 90 | Y280M-4 |
