羅德與施瓦茨FSQ26信號發生器/波形信號發生器

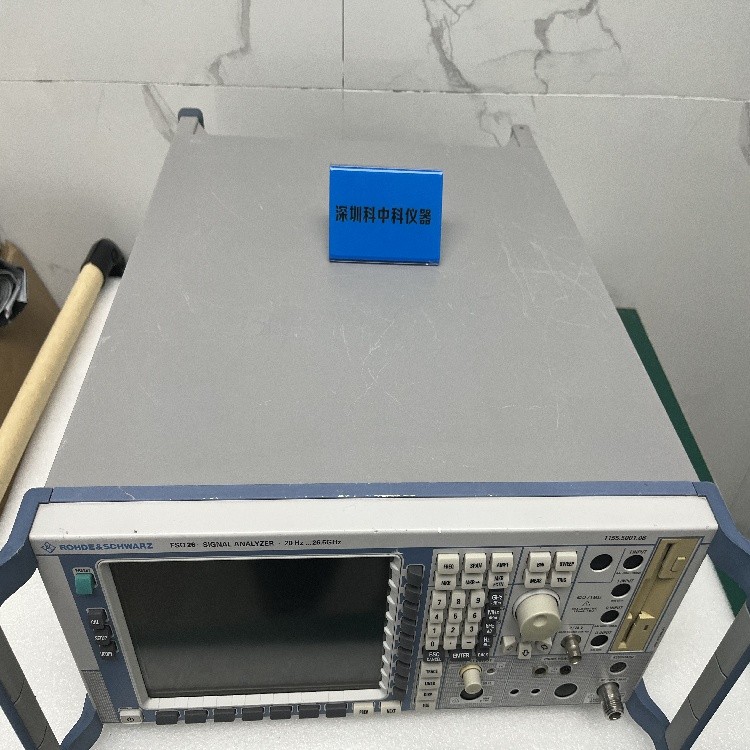

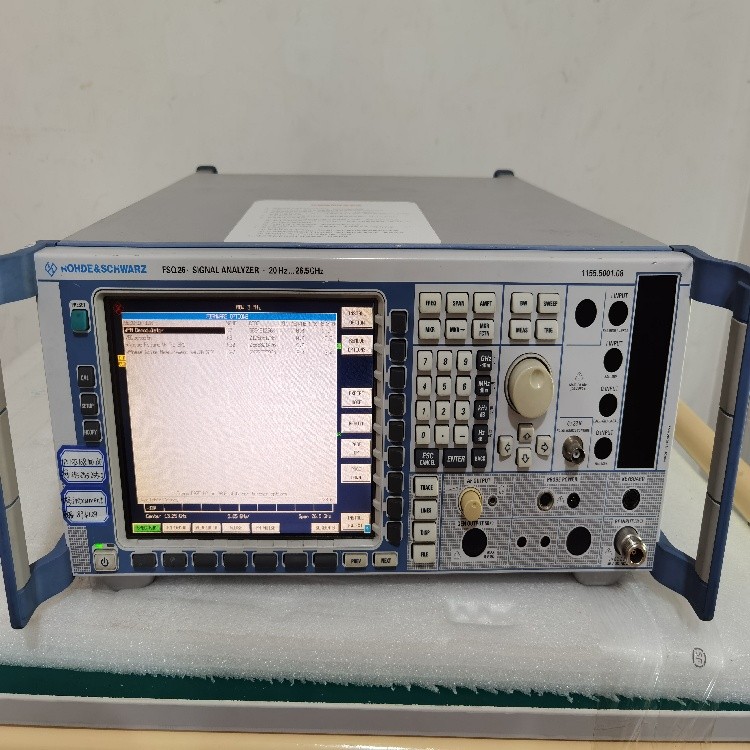

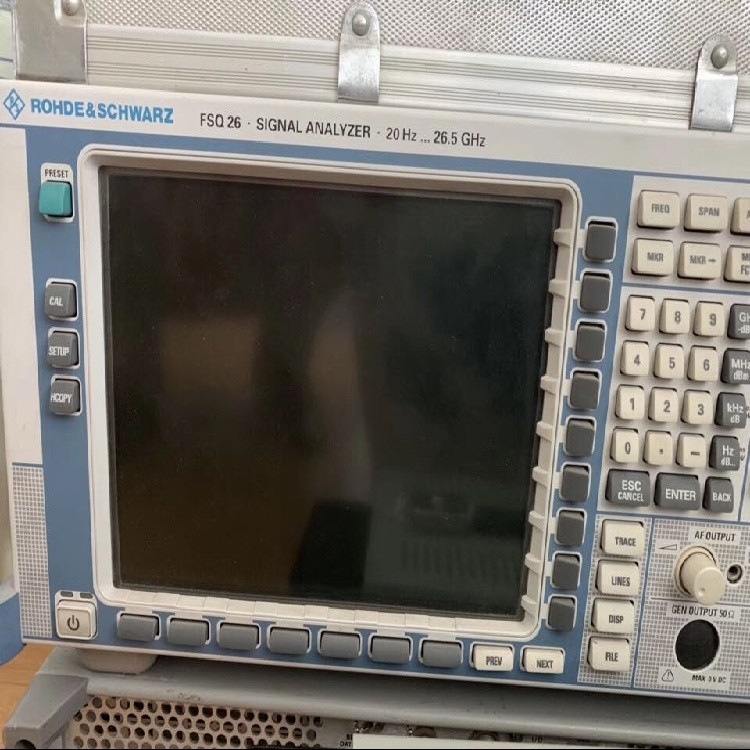

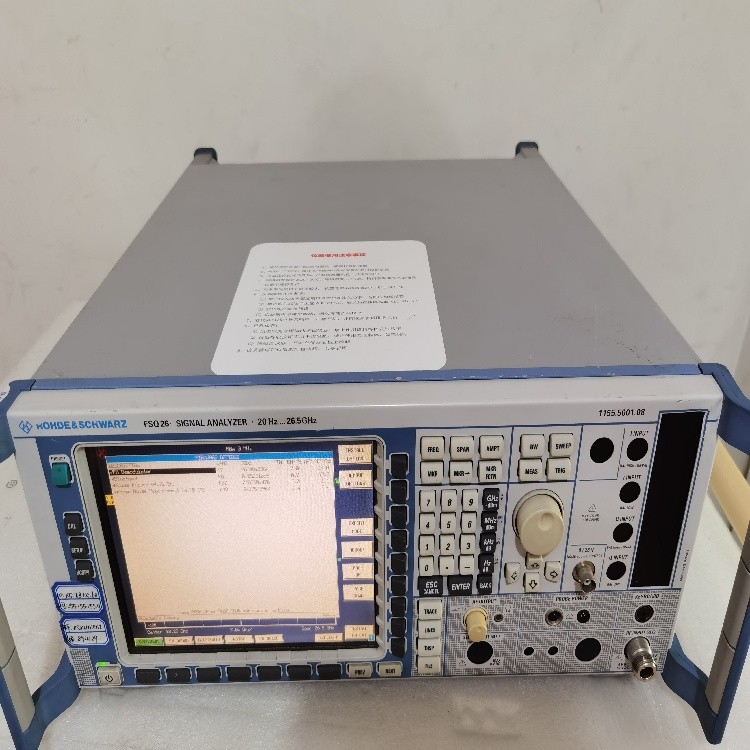

FSQ26 是羅德與施瓦茨的 26.5 GHz 信號分析儀。工程師使用信號分析儀來結合頻譜和矢量信號分析儀的功能。信號分析儀是一種電子測試設備，用于測量輸入信號的功率、幅度、失真、相位噪聲、調制和解調質量。
附加的功能：
28 MHz 信號分析帶寬
相位噪聲：典型值。–133 dBc (1 Hz)，10 kHz 載波偏移，載波頻率 500 MHz
失真：1赫茲
參考頻率：老化：1 x 10–7/年，使用 R&S?FSU-B4 選件：2 x 10–8
DANL，前置放大器開啟 (R&S?FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
跡線檢測器：大峰值、小峰值、自動峰值、采樣、RMS、平均值、準峰值
總測量不確定度，f < 3.6 GHz：0.3 dB
顯示線性度：0.1 dB（0 dB 至 –70 dB）
接口：GPIB或LAN接口
采樣率：可編程：10 kHz 至 81.6 MHz，步長為 0.1 Hz
ADC分辨率：14位
I/Q 內存：I 和 Q 數據各 16 Msample
阻抗：50Ω
連接器：測試端口適配器 2.92 mm (K)/N 母頭
衰減器設置范圍：0 dB 至 75 dB，以 5 dB 步進
顯示屏：21 cm LC TFT 彩色顯示屏 (8.4")
分辨率：800×600像素（SVGA分辨率）
像素故障率：< 1 × 10–5
大容量存儲器：硬盤、USB 閃存盤（未提供）
數據存儲：> 500 個儀器設置和軌跡
交流電源：100 V 至 240 V，3.1 A 至 1.3 A；50 Hz 至 400 Hz，防護等級 I 符合 VDE 411
功耗：典型值。150 伏安
安全：符合 EN 61010-1、IEC 61010-1、UL 61010-1、CAN/CSA-C22.2 No. 61010-1-4
測試標志：VDE、GS、CSA、CSA-NRTL
駐波比：
射頻衰減 ≥ 10 dB，直流耦合 f < 3.6 GHz：< 1.5
3.6 GHz ≤ f < 18 GHz：< 1.8
18 GHz ≤ f < 26.5 GHz：< 2.0
26.5 GHz ≤ f < 40 GHz：< 2.5
RF 衰減 < 10 dB 或 AC 耦合 1.5，典型值
掃一掃時間：
跨度 >10 Hz：2.5 ms 至 16 000 s
跨度 0 Hz（零跨度）：1 μs 至 16 000 s
RBW：10 Hz 至 50 MHz，FFT 濾波器：1 Hz 至 30 kHz，通道濾波器，EMI 帶寬
帶寬：1 Hz 至 30 MHz
顯示范圍：DANL 至 +30 dBm
DANL（1 赫茲 RBW）：
1 GHz：典型值。-156 分貝
7 GHz：典型值。–155 分貝
26 GHz：典型值。–146 分貝
DANL，前置放大器開啟 (R&S?FSU-B25)，1 GHz，1 Hz RBW：–162 dBm
前置放大器開啟 (R&S?FSU-B24)、26 GHz、10 Hz RBW 時顯示的平均噪聲電平：典型值。–166
DANL，前置放大器開啟 (R&S?FSU-B23)，26 GHz，1 Hz RBW：–150 dBm
出色的射頻特性：
TOI 典型值。+25 分貝
1 dB 壓縮點 +13 dBm
84 dBc ACLR/3GPP，帶噪聲校正
–173 dBm (1 Hz) 顯示平均噪聲電平 (DANL)，帶噪聲校正和 R&S?FSU-B24 前置放大器
分析模擬和數字基帶中的信號
眾多固件應用程序擴展了信號分析能力
16 Msample I/Q 內存，可擴展至 705 Msample
出色的射頻特性：
用于 3GPP 的 84 dB ACLR，帶噪聲校正
3GPP 多載波信號（四個相鄰載波）的 77 dB ACLR
TOI > +20 dBm，典型值。+25 分貝
1 dB 壓縮 +13 dBm
顯示的平均噪音水平 (DANL) 典型值。–173 dBm，使用噪聲校正（1 Hz 帶寬）和 R&S?FSU-B24 前置放大器
相位噪聲 –160 dBc (1 Hz)，10 MHz 載波偏移
相位噪聲 –133 dBc (1 Hz)，10 kHz 載波偏移
單一儀器中的信號和頻譜分析：
帶寬高達 120 MHz 的信號分析
來自射頻、模擬或數字基帶的信號
高達 705 Msample（I 和 Q）
低相位/頻率響應
用戶可定義的采樣率
調制分析的佳信號保真度
準備好分析多標準、多載波發射機
廣泛的功能：
憑借其廣泛的功能，R&S?FSQ 在頻譜分析儀市場上幾乎是的。甚至基本單元也包括所有重要功能。
100 Hz 至 5 MHz 的通道濾波器
RRC 過濾器
1 Hz 至 50 MHz 分辨率帶寬 (RBW)
測量點數/軌跡數可在 155 和 30 001 之間選擇
具有選通功能的時間選擇性頻譜分析
手動模式下高達 80 次測量/秒
SCPI 兼容的 GPIB 命令集
GPIB 命令集與 R&S?FSE/R&S?FSIQ 和傳統 HP 頻譜分析儀兼容
時域中的快速 ACP 測量
使用 CCDF 功能進行統計信號分析
有效值檢波器
用于校正天線或電纜頻率響應的換能器系數
諧波失真測量功能
多達 100 001 個點的雜散發射測量，多 20 段
1 MHz 至 20 MHz 的外部基準，步長為 1 Hz
LAN 接口 100BaseT (1 Gbit)
16 Msample I 和 Q 內存
支持的技術：
WLAN 802.11a/b/g/j/p/n/ac
WCDMA/HSPA/HSPA+
3GPP LTE
GSM/EGPRS//EDGE演進/VAMOS
CDMA2000? 1xEV-DO
CDMA2000? 1xRTT
TD-SCDMA
GSM-R
利樂
cdmaOne
DECT
WiMAX IEEE 802.16e-2005 和 IEEE 802.16-2004
WLAN IEEE 802.11 a/b/g/j/p
藍牙?（基本速率）
ZigBee? IEEE 802.15.4
射頻識別
WRAN IEEE 802.22
WWAN IEEE 802.20
DVB-H
ISDB-T 1 段
CMMB
DVB-T
數字電視-T2
ISDB-T
是
調頻
DVB-S
R&S FSQ26 是所有開發和生產測量任務的解決方案。它提供非常低的相位噪聲、的低殘余 EVM、寬動態范圍和平均水平的精度，使其成為公差和極限值通常低于標準定義的開發應用的理想測量儀器。
