呂梁污水管道單向止水鑄鐵鑲銅圓閘門 AYZ 型暗桿閘門的安裝

1、SYZ、SFZ 型當閘門通徑≤Φ1200 或≤1000×1000 時,閘門為整體供貨。
2、SYZ、SFZ 型當閘門通徑>Φ1200 或>1000×1000 時,除導軌外為整體供 貨。
3、AYZ 型為整體供貨。
4、配套啟閉機、絲桿以及軸導架等合理包裝后供貨。
三、 板閥型號SYZ1000安裝前的準備:
1、檢查洞口是否符合土建尺寸要求,洞口平面應盡量平直。

2、檢查預留孔或預埋螺栓位置是否正確。
3、 閘門在運輸過程中的變形及損傷,要進行全面的檢查和修整,注意同規格閘門 的門體、門框不允許互換。且未安裝前水平放置, 防止鑄件變形影響止水效 果,同時絲桿以及聯接桿不可受力彎曲。 四、安裝與調試:、SYZ、SFZ 型將閘門的門框埋入部分插進預留孔洞。用斜塊墊平、校正、 使閘門導軌與鉛垂線重合,其偏差應小于 1/500,然后將門蓋插入門框,進行 二次澆灌,待混凝土養護后,用地腳螺栓將閘門框緊固。 若門框為法蘭聯接則 調正后緊固聯接螺栓,注意在門框法蘭面與土建墻壁之間應加墊密封墊。 2、AYZ 型暗桿閘門的安裝,在門框法蘭與預埋管道法蘭間墊入密封墊,調整閘 門角度位置,使閘門中心線保持鉛垂后,緊固聯接螺栓。
3、安裝軸導架以及啟閉裝置,將絲桿穿入啟閉機,注意使啟閉機中心、絲桿軸 心、閘門對稱中心在一條鉛垂線上。

呂梁污水管道單向止水鑄鐵鑲銅圓閘門 AYZ 型暗桿閘門的安裝

污水管道單向止水鑄鐵鑲銅圓閘門 AYZ 型暗桿閘門的安裝

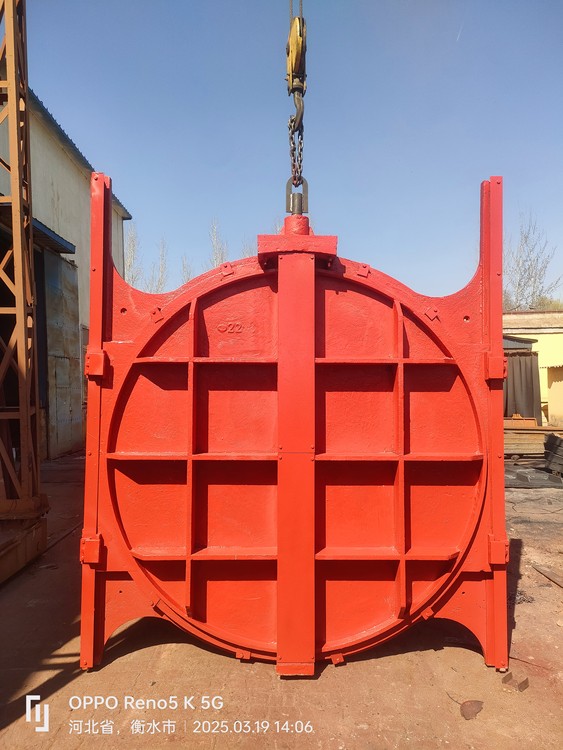

鑄鐵鑲銅圓閘門是我國積極吸收國內外結構和工藝,而進行改進的一種給排水及污水處理的理想設備。圓閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。對公稱壓力為0.1MPa以下的用在管道口合交匯窖井、泥沙池、污水渠道、原站井水口、清水池等地方,用以截止、疏通水流或調節水位。并可與手動、電動、液動啟閉機組合配套使用,實現現場操作或遠距離集中控制,還可與微機聯動控制。

鑄鐵鑲銅圓閘門結構特點:
