供應320kw自耦減壓啟動柜 XJ01-320KW自耦減壓起動柜產品概述

    XJ01系列自耦減壓起動箱(柜)適用于工業，礦山，油田，農田灌溉，賓館供水等領域使用。交流電壓適合于220V，380V，450V，660V，頻率50HZ，功率10KW-800KW的三相鼠籠感應電動機降壓起動。產品是經公司***改進，改進后的產品具有如下優點：1、外殼改進后工藝美觀而且殼體堅固，為接線方便，115KW殼體加大。2、導線及線路***進行改進，使用銅排，不但外表工藝美觀而且消除線路發熱燒壞，連接處溫升高的弊病。

    用途：XJ01系列自耦減壓起動柜適用于交流50Hz，電壓為380V，功率為350KW的三相鼠籠感應電動機為降壓起動之用，該系列適用于自耦變器降壓的方法以改善當電動機起動對輸電網絡的影響。

供應320kw自耦減壓啟動柜 XJ01-320KW自耦減壓起動柜使用環境

    1.本系列起動柜安裝在戶內，***在下列工作條件大正常進行。
    2.海拔高度不超過2000米。
    3.周圍介質溫度不+40C，不低干—10C。空氣相對濕度不大于85%。
    4.與垂直面的傾度不超過5。
    5.在無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

供應320kw自耦減壓啟動柜 XJ01-320KW自耦減壓起動柜產品性能

    本產品起動電機時，電源進線的起動電流不超過電動機額定電流的3—4倍，其起動時間為30秒（包括一次或連續數次起動時間的總和），若起動時間總和已達30秒鐘，則起動后冷卻時間，應不小于4小時才能再次起動。本產品不適宜頻繁起動操作使用。

供應320kw自耦減壓啟動柜 XJ01-320KW自耦減壓起動柜結構特點

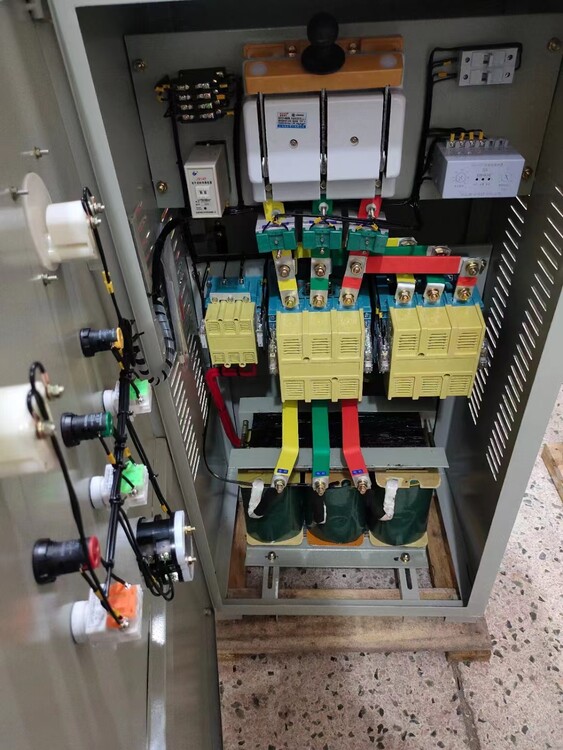

    本產品為柜式防護結構，由空氣開關，自耦變壓器，交流接觸器，熱繼電器，時間繼電器等元件組成，本產品采用手自動混合控制式，時間繼電器為可調式，在1-99S以內，可以***調節控制起動時間，自耦變壓器備有額定電壓65%及80%二欄柚頭，用戶按需要選擇抽頭，并有過載及失壓保護。

五、安裝及設置

    產品在安裝完畢使用之前，按接線原理圖復核接線是否有誤，按電動機實際起動時間要調整時間（JS）繼電器的動作時間（如果起動時間大于30秒，起動器加大），按電動機的額定工作電流的1.2倍調整（FR）熱繼電器的動作，在運轉過程中，如果熱繼電器發生誤動現象，此時應將熱繼電器的動作電流，適當調整得大一點，如果發生過載動作，則需按下繼電器的‘復位’ 按扭，才能起動電動機，然后進行動作試驗。

六、起動操作

    合上電源開關（柜內），紅色指示燈亮，按“起動按扭”電機開始起動，紅燈熄滅，黃燈即亮，同時（JS）時間繼電器開始工作《在JS設定時間內也可手動操作，按“運行按扭” 實行手動運轉》，交流接觸器KM2，KM3接通，一定時間后（時繼JS整定時間），時間繼電器觸點閉合，交流接觸器KM2，KM3斷開，KM1接通，即自動切換電動機正常運轉，同時黃燈熄滅，綠火亮，按“停止按扭” 電動機即停止工作。
