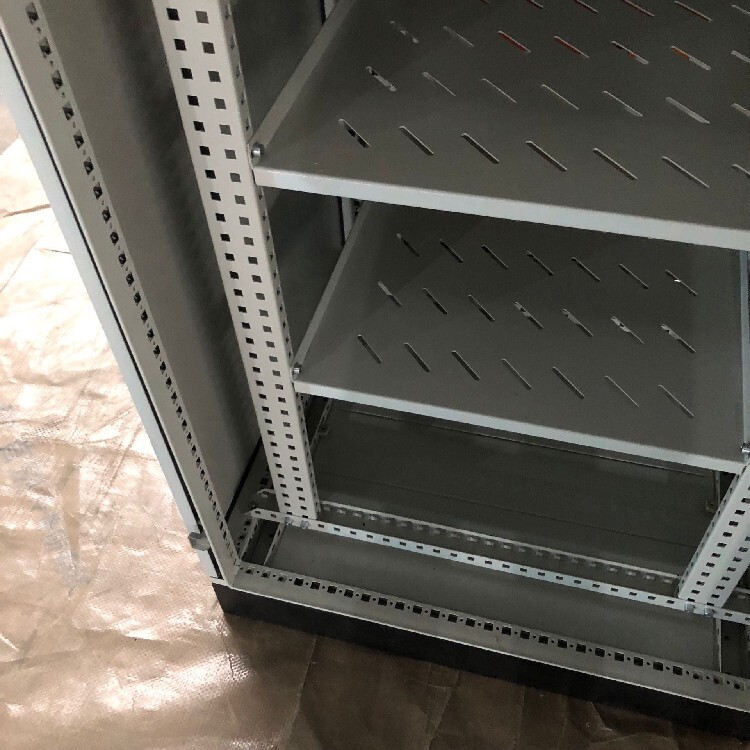

威圖是德國的品牌。其主要特點是組合式，九折型材作為立柱。
威圖是德國的品牌。其主要特點是組合式，九折型材作為立柱。

仿威圖PS機柜 采用冷軋鋼板材質制作，堅固耐用 密封膠條。防護等級達ip54 鍍鋅安裝板，人性化設計 仿威圖PS機柜 采用冷軋鋼板材質制作，堅固耐用 密封膠條。防護等級達ip54 鍍鋅安裝板，人性化設計

配電箱的作用： 1、合理的分配電能。 2、方便對電路的開合操作。 3、有較高的安全防護等級，能直觀的顯示電路的導通狀態。 配電箱安裝注意事項： （1）施工用電配電系統應設置總配電箱、分配電箱、開關箱，并按照“總-分-開”順序作分級設置，并形成“三級配電”模式。 （2）施工用配電系統各配電箱、開關箱的安裝位置要合理?？偱潆娤湟M量靠近變壓器或外電源處，以便電源的引入。分配電箱應盡量安裝在用電設備或負荷相對集中的中心地帶，確保三相負荷保持平衡。開關箱安裝的位置應視現場情況和工況盡量靠近其控制的用電設備。 （3）.臨時用電配電系統三相負荷平衡，施工現場的動力用電和照明用電應形成兩個用電回路，動力

抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較的開關柜，生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

照明配電箱設備是在低壓供電系統末端負責完成電能控制、保護、轉換和分配的設備。主要由電線、元器件（包括隔離開關、斷路器等）及箱體等組成。

箱內主要電器元件及其保護功能

3.1 微型斷路器(MCB)：用作進線主開關或出線分開關、對配電線路提供過載和短路保護。

3.2 隔離開關：通常用作進線開關，作電源分、合隔離之用。

3.3 漏電保護器：一般選用漏電動作電流為30mA作對人身觸電安全保護。
