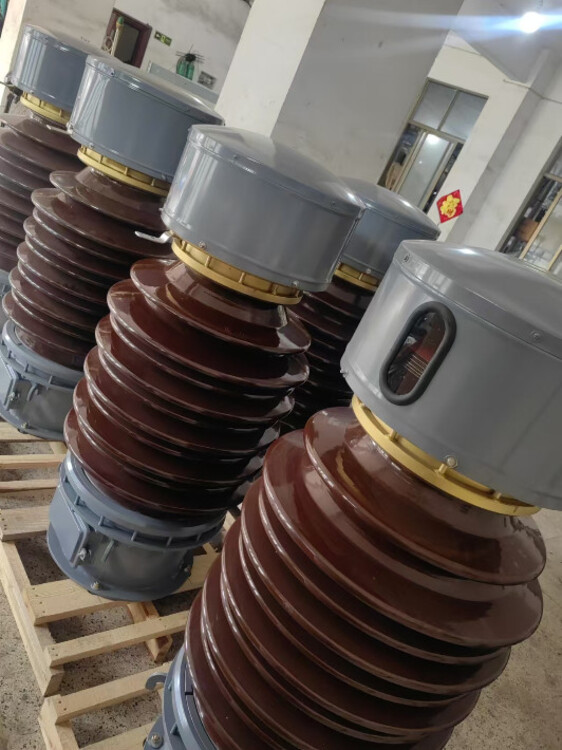

本產品為單相油浸電磁式電壓互感器，為串級式絕緣結構，一次繞組分為兩個線圈（如

圖 1），每個線圈為一個絕緣分級。一次線圈為多層圓筒式，由單絲漆包線繞成。上端“A”為 全絕緣，下端“N”為接地端，自上而下電位逐漸降低，鐵心與一次繞組在適當位置作等電位連 接。

鐵心為方框式，上鐵心柱套有一次繞組及平衡繞組、下鐵心柱套有測量用二次繞組、一

次繞組及平衡繞組。器身由絕緣材料制成的構件支承，其介質損耗因數較小。器身經真
