宏科華管道裝備制造有限公司

何經(jīng)理  191-337-70835

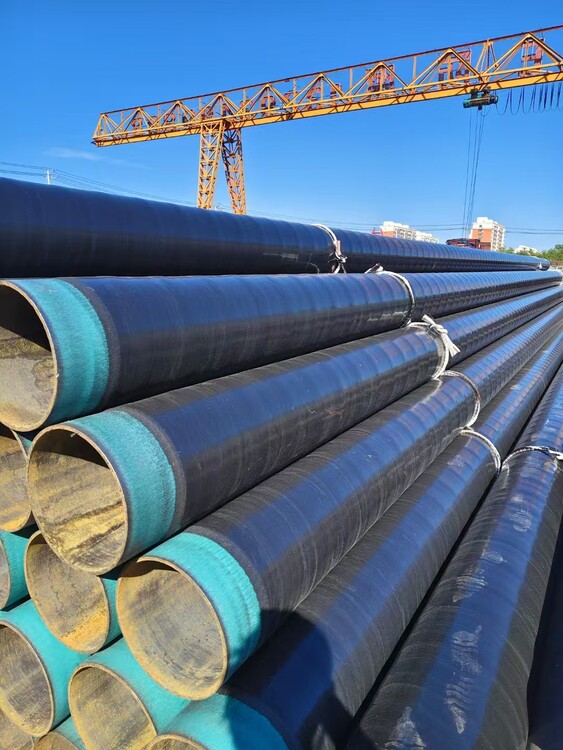

3PE燃?xì)廨斔头栏摴軓S家河北新聞資訊，記者（何經(jīng)理）報(bào)道：誠信經(jīng)營，源于品質(zhì)。是宏科華管道裝備制造有限公司右銘！3PE燃?xì)廨斔头栏摴茉?0世紀(jì)80年代初，3PE防腐鋼管在歐洲廣泛應(yīng)用，深受用戶好評，是使用多的管線涂層體系。中國石油天然氣集團(tuán)公司于1994年夏決定引進(jìn)3PE涂敷作業(yè)和涂敷技術(shù)，用于即將開工的陜京輸氣管道和庫鄯輸油管道的外防腐涂層。同年12月，由中石油基建局、管道局、四川石油設(shè)計(jì)院、西北管道指揮部聯(lián)合組團(tuán)赴美國、意大利、土耳其等國考察3PE涂敷作業(yè)線。1995年5月，由遼河油建一公司負(fù)責(zé)招標(biāo)從加拿大根勞公司引進(jìn)了我國條3PE涂敷作業(yè)線。
3pe防腐燃?xì)夤艿涝谥杏凸こ碳夹g(shù)研究院受北京華油天然氣有限公司委托，完成了《輸氣管道外防腐3層結(jié)構(gòu)系統(tǒng)聚乙烯涂層安全評價(jià)研究》。該項(xiàng)研究包括從國外文獻(xiàn)收集到北京華油天然氣有限公司2001-2003年進(jìn)行的管線外防腐層開挖檢查和不開挖檢查的結(jié)果分析，以及陜京管道未用完露天堆放在華北石油鋼管廠2年和6年的3PE防腐性能檢測，得出如下結(jié)論： （1） 目前國內(nèi)外防腐層應(yīng)用效果評價(jià)很好，對其使用中產(chǎn)生的缺陷報(bào)道的很少。報(bào)道的主要缺點(diǎn)有露點(diǎn)、剝離、陰極剝離、陰極保護(hù)屏蔽、剝離防腐層膜下腐蝕等，而且大部分有關(guān)缺陷的報(bào)道還停留在理論推測階段，如資料中提到陰極保護(hù)屏蔽的問題，到目前還沒有關(guān)于防腐層實(shí)際運(yùn)作中出現(xiàn)陰極保護(hù)屏蔽的實(shí)例報(bào)道。經(jīng)過多年的實(shí)踐表明，隨著使用年限的增加，出現(xiàn)缺陷少的涂層系統(tǒng)是FBE/擠壓聚乙烯3層結(jié)構(gòu)防腐系統(tǒng)。（2） 通過對歐洲聚乙烯防腐層30年應(yīng)用史的回顧，雖然理論上剝離防腐層下會(huì)發(fā)生腐蝕或應(yīng)力腐蝕開裂，但目前還沒有發(fā)生剝離防腐層下出現(xiàn)膜下腐蝕或應(yīng)力開裂的案例。在德國曼內(nèi)斯曼研究所，曾經(jīng)進(jìn)行了長期的腐蝕實(shí)驗(yàn)室實(shí)驗(yàn)，以模擬防腐層應(yīng)用效果。腐蝕實(shí)驗(yàn)環(huán)境有土壤、水、試驗(yàn)主要檢查應(yīng)力腐蝕開裂問題，其實(shí)驗(yàn)防腐是把有缺陷的聚乙烯防腐層鋼管置于腐蝕條件和應(yīng)力條件下，腐蝕環(huán)境為含有NaHCO3的沙土環(huán)境，溫度70℃，管地電位-430~-460mV，鋼管表面以不同方式預(yù)處理，所有鋼管均帶壓循環(huán)。實(shí)驗(yàn)結(jié)束，防腐層缺陷周圍或多或少都有剝離，但剝離區(qū)為發(fā)現(xiàn)腐蝕。表面無氧氣化皮的鋼管為出現(xiàn)應(yīng)力開裂，有氧化皮的鋼管出現(xiàn)了開裂，裂紋大深度0.2mm，可能是由應(yīng)力腐蝕造成。由此得出結(jié)論，的表面處理是防止應(yīng)力開裂的有效手段。
