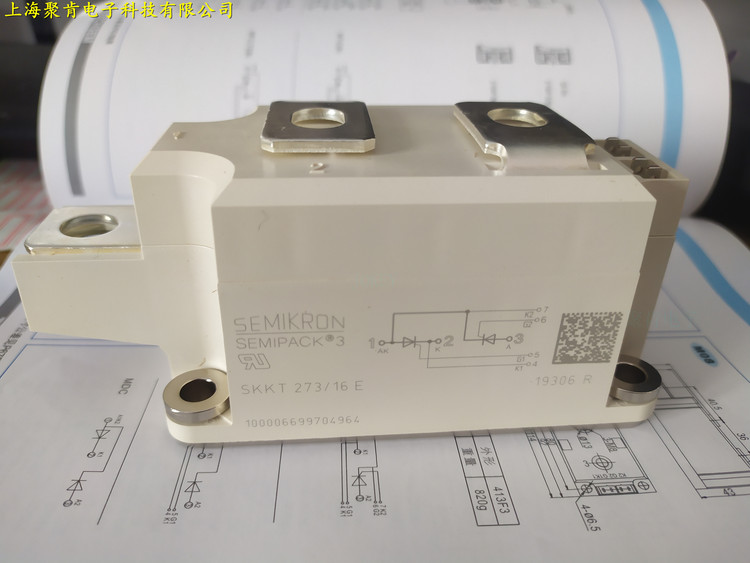

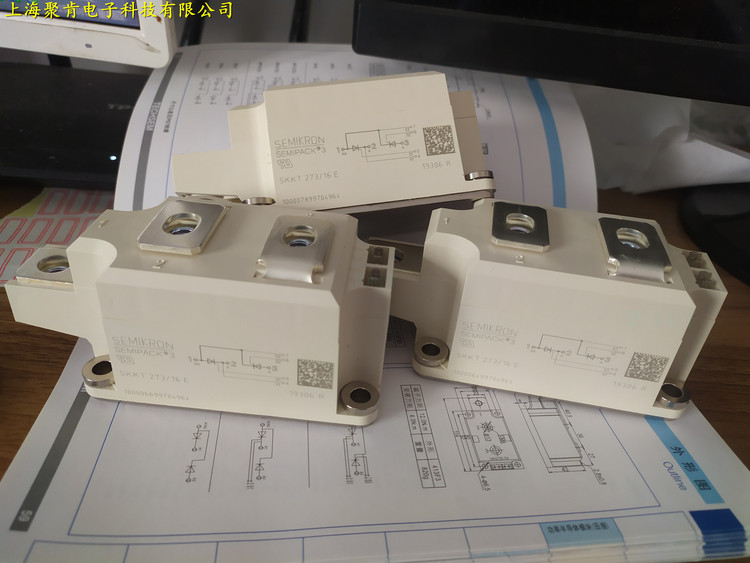

廠家IRKD320-20二極管模塊

整流橋作為一種功率元器件，廣泛應用于各種電源設備。器件內部由四個二極管組成的電路，并引出四個引腳與外部電路連接。四個引腳中，兩個直流輸出端標有+或－，兩個交流輸入端有～標記。利用二極管的單向導電性將正負變化的交流電壓變為單向脈動電壓的電路。在交流電源的作用下，整流二極管周期性地導通和截止，使負載得到脈動的直流電。在整流橋的每個工作周期內，同一時間只有兩個二極管進行工作，因此我們可以將整流器工作周期分為正半周和負半周。在電源的正半周，二極管導通，使負載上的電流與電壓波形形狀完全相同；在電源電壓的負半周，二極管處于反向截止狀態，承受電源負半周電壓，負載電壓幾乎為零。

經過整流橋直接整流過的電壓還不夠平滑，還需要濾波電路電壓進行修正。濾波電路作用是盡可能減小脈動的直流電壓中的交流成分，保留其直流成分，使輸出電壓紋波系數降低，波形變得比較平滑，從而獲得穩定的電壓。

電阻測試法

電阻測試法是利用二極管的單向導通特性，測試其正向有電阻讀值與反向截止無讀值來判斷其是否好壞，這套測量整流橋的好壞方法是很常見的一種。

測試方法與步驟為：紅筆接整流橋負極，黑筆分別接兩個交流腳位，若均有讀值顯示則說明負極與交流之間的兩顆芯片正常；黑筆接整流橋正極，紅筆分別探測兩個交流腳位，若均有讀值顯示則表明整流橋正極與交流間的兩顆芯片為正常。

測試結果總結：若測試過程中結果反饋如上所述，則表示該整流橋4顆芯片均正常，萬用表讀值為該測試芯片的內阻值；若出現非一致的情況，比如數值為1（無窮大）則說明整流橋中該顆芯片已經損壞。

壓降測試法

壓降測試法是利用萬用表二極管檔位直接測試整流橋內部二極管芯片的方法，讀值為壓降的參考值或近似值。測試方法與電阻測試法大致類似，也是很常見的一種測量整流橋好壞的方法。

測試方法與步驟為：紅筆接整流橋負極，黑筆接整流橋正極，此時測試結果為整個整流橋的壓降參考值；如需分別測試每顆芯片的壓降值，則方法為黑筆接整流橋正極，紅筆分別探測兩個交流腳位；紅筆接整流橋負極，黑筆分別探測兩個交流腳位，此時所測結果為內部立二極管芯片的壓降參數值。

測試結果總結：上述測試結果為該整流橋內部二極管芯片壓降的參考值，有示數說明該芯片正常，可以判斷整流橋通斷與好壞情況。如有非一致的情況出現，比如數值為1（無窮大）則說明整流橋中該顆芯片已經損壞。

整流橋的結構：

整流橋通常是由兩只或四只整流硅芯片作橋式連接，兩只的為半橋，四只的則稱全橋。外部采用絕緣朔料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱性能。
