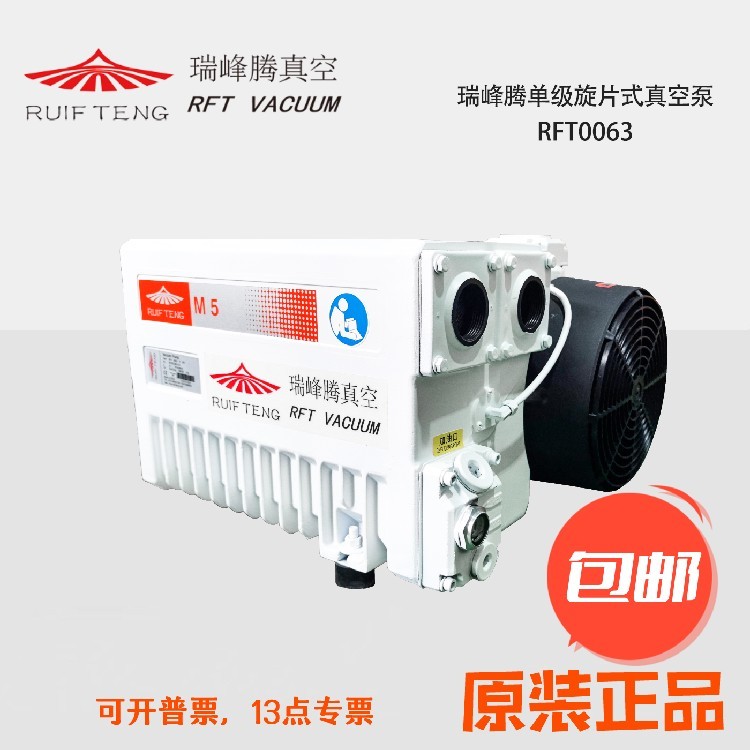

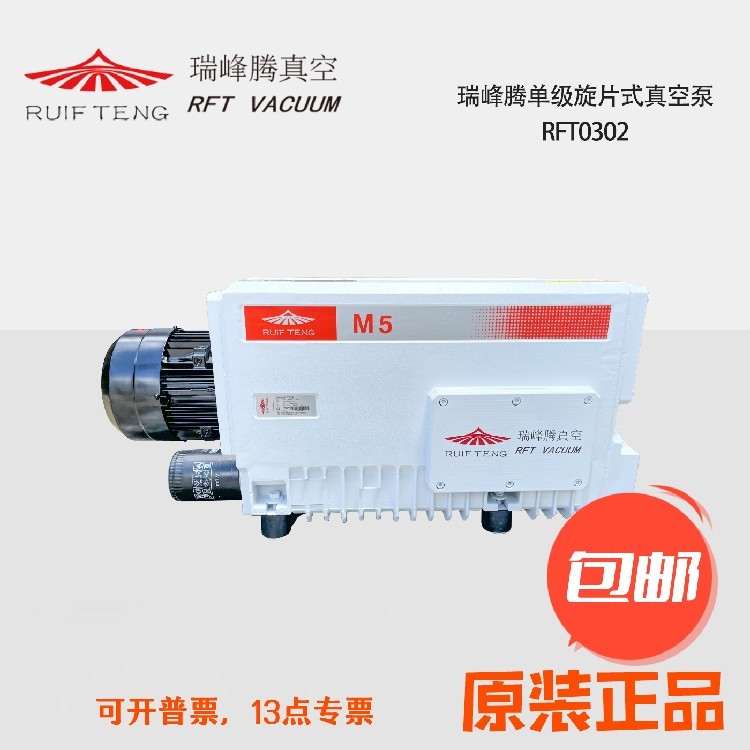

旋片式真空泵是一種油封式機械真空泵，是真空技術中基本的真空獲得設備之一。

旋片式真空泵可以抽除密封容器中的干燥氣體，若附有氣鎮裝置，還可以抽除一定量的可凝性氣體。但它不適于抽除含氧過高的，對金屬有腐蝕性的、對泵油會起化學反應以及含有顆粒塵埃的氣體。有單級旋片真空泵和雙級真空泵兩種。

更換真空泵油及油過濾器的時間

單級旋片式真空泵建議泵次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。

特點
1.設計精密.結構堅固.重量輕.易于安裝及維護.
2.空氣冷卻（氣冷式）.
3.值結式驅動,可避免轉動皮帶及齒輪之松弛或損耗.
4.含率油霧過濾器,不須將氣體排出室外.
5.進氣口有逆止閥,當泵浦停止時,此逆止閥可隔離泵浦于系統,避免真空油逆流.
6.低震動,不需用基礎螺拴固定泵浦.
7.運轉聲音小.
8.具氣體壓載閥,可適用于蒸氣之制程.
9.即在真空度0.5mbar到40mbar之間進入泵浦入口之水蒸氣,會從泵浦出氣口完全排出,而不會在泵浦內發生凝結現象.


特點：真空泵吸氣口安裝有金屬絲網的粗過濾器。能防止固體的外來塵粒吸入泵腔。油分離器內安裝有油氣分離效果的排氣過渡器。停泵時，內置于吸氣口的吸氣閥使泵與被抽系統隔離，防止油返入被抽系統。泵由空氣冷卻。XD旋片真空泵所有的泵均由直聯的電動機通過彈性聯軸器驅動。


螺桿泵是利用齒輪傳動同步反向旋轉的相互嚙合而不接觸的左螺桿與右螺桿作高速轉動，利用泵殼和相互嚙合的螺旋將螺旋槽分隔成多個空間、形成多個級，氣體在相等的各個槽內（柱形等螺距）進行傳輸運動，但無壓縮，只有螺桿末端的螺旋結構對氣體有壓縮作用。螺桿的各級間可形成壓力梯度，以分散壓差和提高壓縮比。各部間隙和泵轉速對泵的性能有很大影響。在設計螺桿各部的間隙時，要考慮膨脹、加工及裝配精度和工作環境等。


適用范圍
1、XD型旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3、XD型旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機符合相關的標準。
