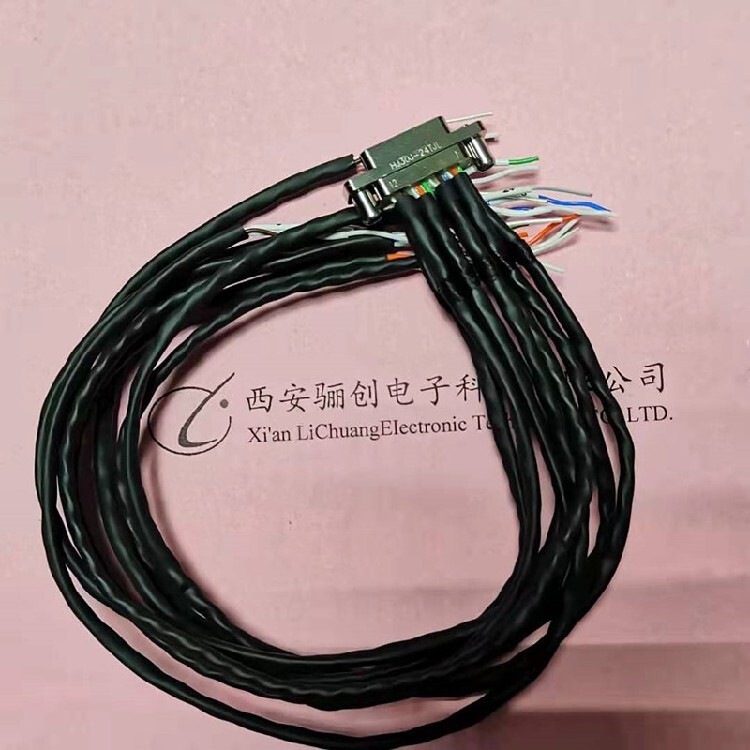

HJ30J系列高速傳輸微矩形電連接器
產品特點
陽性接觸件采用彈性絞線插針；
高密度接點，間距1.27mm*1.27mm;
產品采用金屬屏蔽外殼；
包括12芯-100芯等7種規格；
執行企業標準：GJB2446-2011《外殼定位超小矩形連接器通用規范》

主要技術特征
環境溫度
-55℃-- +125℃
接觸電阻
≦20mΩ
振動
10Hz-2000Hz 196m/s2
絕緣電阻
常溫≧5000MΩ；濕熱≧100MΩ
耐電壓
800V（常態）
近端串擾
100ps時間內近端串擾不小于30dB
沖擊
735m/s2
機械壽命
500次
額定工作電流
3A
特性阻抗
100±15Ω
傳輸特性
傳輸速率為1.65Gbps;對插頭、插座兩端都為印制板端接方式時，傳輸速率為3.125Gbps;

電氣特性

接觸件特性
接觸對直徑（mm） ?2.0 ?2.5 ? 3 ?3.5 ? 4 ? 5 ? 6 ?7 ?10
工作電流（A） 20 25 40 50 60 75 90 100 200
接觸電阻（mΩ） ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1

絕緣電阻：正常大氣條件下 不小于3000MΩ
高溫條件下 不小于3 MΩ
潮濕條件下 不小于100 MΩ

壽 命：插拔500次

執行標準：Q/321283LSB04-2006《Y50系列圓形電連接器》

特點
1、五健槽系統可防誤插，正確插合。
2、采用卡釘螺旋槽，可用視覺和聽覺檢查插頭插座是否插合到位。
3、安裝在插座表面的三只卡釘（圓周均布）滑入相應的插頭連接環螺旋槽，到槽底端，卡釘的嗒聲，表示插頭到位、連接器鎖緊。

防誤插
在絕緣體外圍上開有不同角度的鍵槽，可以按使用方需要由生產方轉位裝配、相同規格插頭插座不會誤插。以使相同品種規格的相同裝配序號對應的插頭插座能插入，不同裝配鍵序號對應的插頭和插座不能插入。鍵的轉位角如表，角度位置如圖：

標記代號 四個鍵槽安裝母Ⅰ 與主鍵Ⅰ的角度
Ⅰ V 155°
Ⅱ Y 95°
Ⅲ I 0°
Ⅳ L 100°
Ⅴ T 150°
絕緣安裝板的孔位排列
Y50DX絕緣安裝板孔位排列 從插合面看插針絕緣安裝板孔位
