晶圓制造廠把這些多晶硅融解，再在融液里種入籽晶，然后將其慢慢拉出，以形成圓柱狀的單晶硅晶棒，由于硅晶棒是由一顆晶面取向確定的籽晶在熔融態的硅原料中逐漸生成，此過程稱為“長晶”。硅晶棒再經過切段，滾磨，切片，倒角，拋光，激光刻，包裝后，即成為集成電路工廠的基本原料——硅晶圓片，這就是“晶圓”。

硅晶圓切片工藝是在“后端”裝配工藝中的步。在芯片的分割期間，刀片碾碎基礎材料(晶圓)，同時去掉所產生的碎片。材料的去掉沿著晶方的有源區域之間的切割線(跡道)發生的。冷卻劑(通常是去離子水)指到切割縫內，改善切割品質，和通過幫助去掉碎片而延長刀片壽命。每條跡道的寬度(切口)與刀片的厚度成比例。

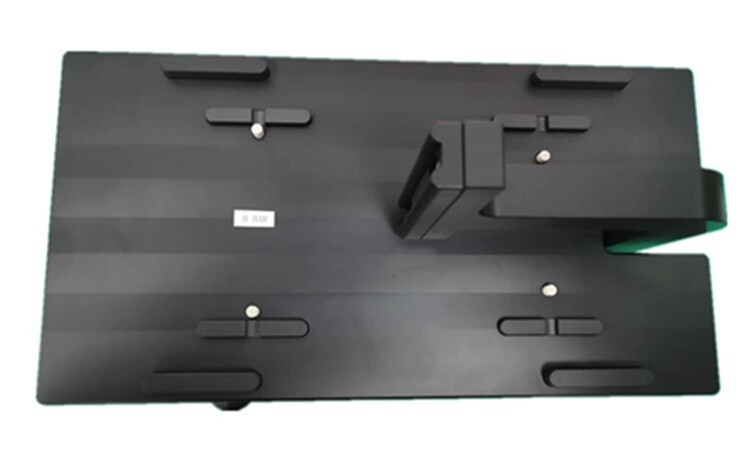

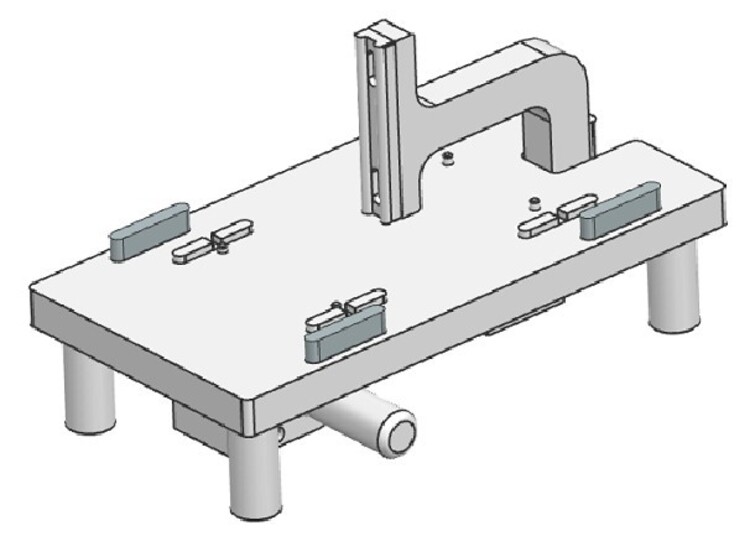

現有晶圓隔道通常采用裂片刀沿著切割線進行切開,使得容易造成芯片隔道交錯區域邊緣崩裂的同時產生的碎屑不好排出,并且現有的晶圓在裂片時,由于受到不同方向的力進行裂片,裂片效率較低,同時容易讓芯片發生位移,從而產生劃痕造成損傷。

硅片是制作晶體管和集成電路的原料。一般是單晶硅的切片。硅片，是制作集成電路的重要材料，通過對硅片進行光刻、離子注入等手段，可以制成各種半導體器件。用硅片制成的芯片有著驚人的運算能力。科學技術的發展不斷推動著半導體的發展。自動化和計算機等技術發展，使硅片（集成電路）這種高技術產品的造價已降到十分低廉的程度。

硅是由石英砂所精練出來的，晶圓便是硅元素加以純化（99.999%），接著是將這些純硅制成硅晶棒，成為制造集成電路的石英半導體的材料，經過照相制版，研磨，拋光，切片等程序，將多晶硅融解拉出單晶硅晶棒，然后切割成一片一片薄薄的晶圓。

因?yàn)橹谱鞴に嚊Q定了它是圓形的。因?yàn)樘峒冞^(guò)后的高純度多晶硅是在一個子晶上旋轉生長出來的。多晶硅被融化后放入一個坩堝(Quartz Crucible)中，再將子晶放入坩堝中勻速轉動并且向上提拉，則熔融的硅會沿著子晶向長成一個圓柱體的硅錠。這種方法就是現在一直在用的 CZ 法(Czochralski)，也叫單晶直拉法。
