在使用IGBT模塊時，盡量不要用手觸摸驅動端子部分，當要觸摸模塊端子時，要先將人體或衣服上的靜電用大電阻接地進行放電后，再觸摸； 在用導電材料連接模塊驅動端子時，在配線未接好之前請先不要接上模塊； 盡量在底板良好接地的情況下操作。 在應用中有時雖然了柵驅動電壓沒有超過柵大額定電壓，但柵連線的寄生電感和柵與集電間的電容耦合，也會產生使氧化層損壞的振蕩電壓。為此，通常采用雙絞線來傳送驅動信號，以減少寄生電感。在柵連線中串聯小電阻也可以抑制振蕩電壓。
此外，在柵—發射間開路時，若在集電與發射間加上電壓，則隨著集電電位的變化，由于集電有漏電流流過，柵電位升高，集電則有電流流過。這時，如果集電與發射間存在高電壓，則有可能使IGBT發熱及至損壞。

由于IGBT在電能轉換中扮演的重要角色，它能夠為各種高電壓和大電流應用提供更高的效率和節能效果，被廣泛應用于工業控制、新能源、變頻家電等領域。特別是在新能源汽車中，IGBT 模塊占電動車整車成本約5%左右，是除電池之外成本第二高的元件。根據IHS預測，全球汽車電動化用IGBT模塊未來5年復合增長率高達23.5%。目前國內IGBT供需差距，國產量僅為市場銷量的七分之一。
2018 年 IGBT 模塊需求量為7898萬只，但是國內產量只有1115萬只，供需缺口。據業內人士透露，IGBT整體市場規模會保持每年10%以上的增長速度，主要受益于新能源汽車行業的發展。但是國產IGBT的增長速度會遠此，以上市公司斯達半導體為例，2016年至2018年，連續保持45%以上的增長率。國內諸多公司以IGBT為主營業務的公司實現了高速增長。

隨著IGBT芯片技術的不斷發展，芯片的高工作結溫與功率密度不斷提高， IGBT模塊技術也要與之相適應。未來IGBT模塊技術將圍繞 芯片背面焊接固定 與 正面電互連 兩方面改進。模塊技術發展趨勢：無焊接、 無引線鍵合及無襯板/基板封裝技術；內部集成溫度傳感器、電流傳感器及驅動電路等功能元件，不斷提高IGBT模塊的功率密度、集成度及智能度。

供應英國WESTCODE西碼相控可控硅及R系列快速可控硅和整流二極管系列產品.N105PH12.N105RH12 ,N018PH12.N023PH12 N086PH12,N170PH12.N195PH12.N320CH40,N275PH12.N280CH06,N330KH12.N370MH12,R200SH16-21 R219SH08-12 R220SH08-12 R270SH04-08 D315CH32-36 R305SH14-21 D350SH24-26可接訂單，標價僅供參考，當日詢問下單為準，蘇州阜晶電子科技有限公司供應：英國西碼圓盤式晶閘管 陶瓷二極管系列，IXYS 可控硅大電流模塊。日本sanRex三社可控硅整流模塊。 德國西門康可控硅IGBT模塊 ，英飛凌，(優佩克) IGBT，可控硅模塊 .Fairchild ，Sirectifier ，東芝，三菱，富士，達林頓，GTR，IGBT, IPM，PIM模塊，快恢復二極管，整流橋，美國IR公司系列，場效應管.可控硅模塊.

IGBT(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大；MOSFET驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。非常適合應用于直流電壓為600V及以上的變流系統如交流電機、變頻器、開關電源、照明電路、牽引傳動等領域。
IGBT模塊是由IGBT（絕緣柵雙極型晶體管芯片）與FWD（續流二極管芯片）通過特定的電路橋接封裝而成的模塊化半導體產品；封裝后的IGBT模塊直接應用于變頻器、UPS不間斷電源等設備上；

靜態特性

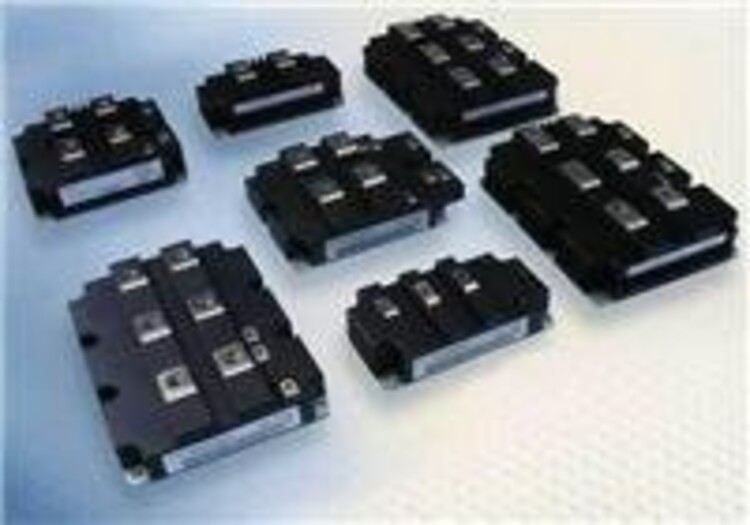

三菱制大功率IGBT模塊
三菱制大功率IGBT模塊
IGBT 的靜態特性主要有伏安特性、轉移特性。
IGBT 的伏安特性是指以柵源電壓Ugs 為參變量時，漏極電流與柵極電壓之間的關系曲線。輸出漏極電流比受柵源電壓Ugs 的控制，Ugs 越高， Id 越大。它與GTR 的輸出特性相似．也可分為飽和區1 、放大區2 和擊穿特性3 部分。在截止?fàn)顟B(tài)下的IGBT ，正向電壓由J2 結承擔，反向電壓由J1結承擔。如果無N+緩沖區，則正反向阻斷電壓可以做到同樣水平，加入N+緩沖區后，反向關斷電壓只能達到幾十伏水平，因此限制了IGBT 的某些應用范圍。
IGBT 的轉移特性是指輸出漏極電流Id 與柵源電壓Ugs 之間的關系曲線。它與MOSFET 的轉移特性相同，當柵源電壓小于開啟電壓Ugs(th) 時，IGBT 處于關斷狀態。在IGBT 導通后的大部分漏極電流范圍內， Id 與Ugs呈線性關系。高柵源電壓受大漏極電流限制，其佳值一般取為15V左右。
