不銹鋼鋼制閘門是給排水工程、水利、水電工程中常用的攔水、止水設備,由門框、閘板、密封圈及可調式鍥壓塊等部件組成。鋼制閘門久用磨損后,其密封面可通過鍥型壓塊的調整來***正常工作。鋼制閘門以 鋼板為基材,采用橡膠止水、防腐方式為表面進行噴沙除銹及熱噴鋅,鋼制閘門具有結構合理堅固、耐磨耐蝕性強、性能可靠;安裝、調整、使用、維護方便等特點。 耐久性:輕鋼結構全部采用冷彎薄壁鋼構件體系組成,鋼骨采用超級防腐高強冷軋鍍鋅板制造,有效避免鋼板在施工和使用過程中的銹蝕的影響,增加了輕鋼構件的使用壽命。結構壽命可達30年。

??6、 止水橡皮安裝后,兩側止水中心距離和頂止水中心至底止水底緣距離的偏差均不應超過±3㎜,止水不平度不應超過2㎜。閘門 處于工作部位后,止水橡皮的壓縮量應符合圖紙規定。其允許偏差為-1+2㎜。啟閉機

??7、 單吊點的平面閘門 應作靜平衡試驗,試驗方法為:將閘門 吊離地面100㎜,通過滾輪或滑道的中心測量上、下游與左、右方向的傾斜度不應超過門高的1/1000,且不大于8㎜。

PGZ鑄鐵鑲銅閘門安裝技巧一、閘門結構合理,便于安裝,操作簡便,靈活,易于管理、耐腐蝕。

二、使用范圍及用途:閘門是水利水電工程中各種渠道上的控制性設備,廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位,。三、結構及特點: 閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為:PGZ整體式和組合式兩種。閘門在啟閉機的作用(手動和電動)下,使閘板在閘框的止水面上上下下滑動,完成開放和關閉的過水孔口,閉緊止水銷可使止水面有效貼合,以***中水效果,實現良好的止水目的。安徽渠道閘門啟閉機 供應電話 。每米長度的滲水量不超過0.03升/秒。四、閘門的安裝與調整: 1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。

2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。

3、閘門需要整體安裝,嚴禁拆開安裝。

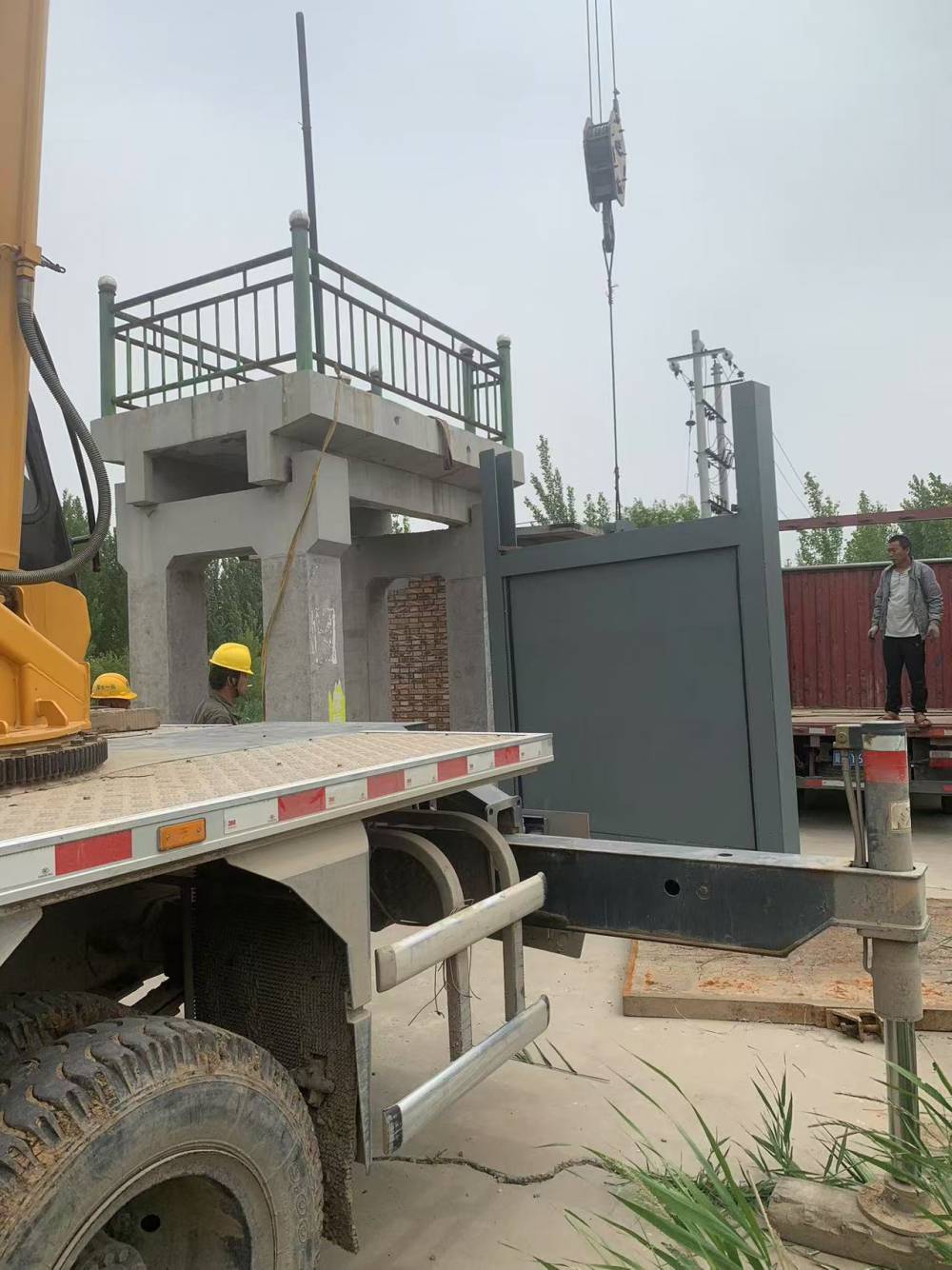

4、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。PGZ鑄鐵拱形閘門安裝與調整1、在閘門安裝前,檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動,如有松動應以加固。 2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位,如有錯位則松動聯結螺栓將止水面調整在同一平面內。采用需要整體安裝,嚴禁拆開安裝。 3、安裝調整,閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下,***后可進行二期澆注。 2、關于鑄鐵拱形閘門的檢測方法: 1、閘門應按圖示位置安裝、閘板設于迎水面。2、閘板壓向門框允許壓力0.1MPa。 3、閘板壓離門框允許壓力0.02MPa。4、密封工作部位滲漏量不太于1.24L/min.m。 3、鑄鐵閘門的日常使用與養護 1、在啟閉時應注意閘板的上、下極限位置,以免損壞閘門或啟閉機。如果在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。

平面鋼閘門,江西雙向止水閘門

的搭配。

    對于閘門技工來說,要想熟練的操作鋼制閘門就需要虛心學習該設備的性能特點和閘門的維護保養妙招,能夠正確的操作設備和維護保養設備。一方面對于技工來說是實現全面發展的好機會,對于企業來說能夠***節約人力資源,在人性化的前提下實現大化的發展。

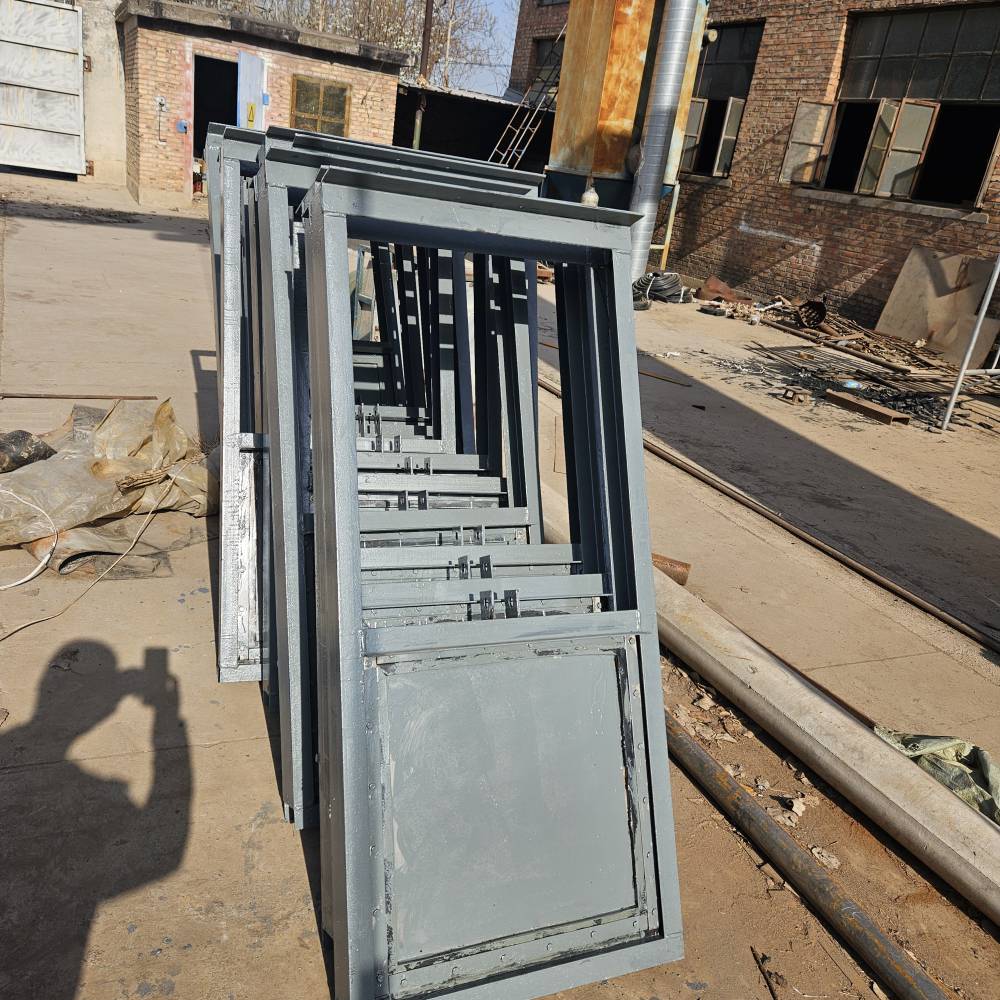

    鋼制閘門主要用于給排水、水電、水利工程中,用以截止、疏通水流或調節水位。

本廠綜合

國內外***結構及工藝,對閘門已做了多次改進,形成批量生產,多種規格出口。

            弧形鋼閘門的本體由門葉、支臂、支承鉸和止水裝置四部分組成。門葉是近似平面體系的弧形受壓面,由弧形面板和主次梁的良格體系構成。門葉梁格布置有主橫梁系于主縱梁系兩種形式。主橫梁系多用于露頂式或寬高比較大的弧形閘門,主縱梁系常用于高水頭寬高比較小的潛孔式弧形閘門。弧形閘門的支臂支承門葉并傳遞徑向合力于支鉸軸上。特窄的弧形閘門也有做出一個支臂框架的,稱為支臂弧形閘門。支臂有直支臂和斜支臂之分,后者多用于孔口寬度大的露頂式弧形閘門。每側支臂多由兩根承壓結構組成。對高度較大的,每側也有用三根承壓構件的。支承較由連接支臂的鉸鏈、固定軸和固定鉸座組成。鉸座牢固地與建筑上的埋設構有關聯接,并傳力于基礎上。支鉸要轉動靈活,其安裝位置應高出下游水面。支承鉸的形式有圓柱鉸和圓錐鉸等。圓柱鉸構造簡單,制造、安裝也方便。應用普遍:圓錐鉸多用于大跨度露頂式弧形閘門上。

海河水庫電站 2*2.5米拱形閘門  鋼制閘門型號大全


 一、

平面定輪鋼制閘門閘門一般設置有可調節的楔緊裝置,楔緊副分別設在門體和門框上。調節楔緊裝置,可使得閘門關閉時門體緊貼門框,達到止水要求。鑄鐵閘門通常配置手動或電動螺桿式啟閉機,鑄鐵閘門用于操作閘門的啟閉。
鑄鐵閘門具有布置簡單,結構緊湊,節省空間;運行維護簡單,減少運行費用等特點,但鑄鐵閘門的造價比鋼閘門略高一些。
小編了解到,鑄鐵閘門的鑄鐵檢驗標準具體表現在以下6個方面:
1. 尺寸檢驗:檢驗鑄件尺寸是否對應零件圖紙要求,加工面尺寸精度能否滿足裝配使用;
2. 外觀檢驗:鑄鐵閘門鑄件表面不允許有未清理***的砂子和雜物等;
3. 鑄件缺陷:鑄件表面不允許有縮松、縮孔、氣孔、裂紋、皮縫、缺肉等缺陷或現象;
4. 性能報告:鑄鐵閘門力學性能(包括抗拉強度、屈服強度、延伸率、硬度、壓力指標或者進行必要的低溫性能檢驗)
5. 化學檢驗:提供化學成分報告,觀察其化學成分是否按照目標成分設計;
6. 金相報告:球化率、球化等級等。
二,安裝形式
平面定輪鋼制閘門的安裝形式是根據其基建特點以及其用途來決定的。
1.機閘一體式,又叫做自承式,主要是啟閉機和閘門為一體結構,安裝時閘門和啟閉機一起安裝,這種安裝方式*特點為費用較少,因為不用做啟閉機的水泥橫梁,缺點是只能用于渠道、池塘等水壓較小的地方,不能用于水庫水壓較深的出水口。

水力自控翻板閘門怎么樣







具有自動啟閉功能的水力自控翻板閘門與一般鋼平板閘門相比,無需機電設備及專人操縱泄流,且泄洪準確及時,能節省人力、物力;它完全借助水位的升高,水壓力的增大,逐漸自行開啟閘門過流,且保持蓄水位不變;當閘門全部打開時,河床泄流狀況與天然河床相差無幾,當水位降低時,閘門逐漸關閉蓄水。另外,工期短,造價低,投資低廉。水力自控翻板閘門平常幾乎不需要零配件維護開支。

鋼制閘門 與鑄鐵閘門 的不同之處

??鋼制閘門 也是閘門 的一種,它同普通的閘門 一樣,鋼制閘門 也是有啟閉機 和門葉以及埋件組成。主要是控制水流量的水利設備。那么鋼制閘門 有*特的優勢呢?鋼制閘門 一個特的優勢就在于其與多種啟閉機 *配合、水閥的設置和的啟閉設置。這三個方面成為鋼制閘門 受歡迎的因素。

??鋼制閘門 結構中*的特色是鋼制面板的使用和門葉承重結構的構造,二者很好的結合起來,使鋼制閘門 能夠承受很大的壓力和壓強。關于鋼制閘門的梁格的作用和橫向連接的作用介紹,有興趣的朋友可以參考一些的閘門生產廠家網站進行查詢。

??同鑄鐵閘門 相比,鋼制閘門的使用壽命更加長久。二者在水利建設中各有千秋,共同成為人類工業建設和工業生產中的好幫手。

??在不同的條件下,我們應該正確的選擇好閘門,對待鑄鐵閘門 和鋼制閘門的時候,要注意掌握科學的操作方法和維護技巧,保障設備使用壽命的長久、服務期限的延長和操作過程的順手
