汕頭水庫25噸固定卷揚啟閉機  移動卷揚啟閉機

8T卷揚啟閉機 qpk卷揚式啟閉機

QH型卷揚式啟閉機，手搖、電動兩種式規格分為：5T、8T、12.5T、16T、25T；電動式規格分為：40T、63T、80T、100T、125T、160T、200T，根據用戶水利工程設計要求，還可生產雙吊點啟閉機，該機是一種水利工程機械，廣泛用于各種水利工程控水平面閘門的啟閉，是農田灌溉、水產養殖、農業經濟開發區，污水處理廠、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進水，退水閘的配套機械，山區、平原有、無電地區均可使用。3、技術特性 QH型卷揚式啟閉機、具有象形美觀，結構緊湊、安裝方便、操作安全、啟閉靈活、運行平穩、質量可靠、承載能力大、工作效***、使用壽命長、維修費用低等優點。

卷揚式啟閉機分為固定式和移動式。使用方式上有ＱＰ型平板門卷揚式啟閉機、ＱＨ弧型門卷揚式啟閉機、ＱＰＫ快速卷揚式啟閉機、QPG高揚程卷揚式啟閉機。在使用上有單、雙吊點式。驅動為電力驅動，可增設手搖機構。適用于大、中、小型水電站、水庫、河流水產養殖業等水利水電工程。本系列啟閉機具有結構緊湊、承載能力大、啟閉靈活、運行平穩可靠、操作安全、安裝維修方便等優點，如今，通過技術創新的設備，在我國的水利、水電工程建設中發揮了中流砥柱的作用。

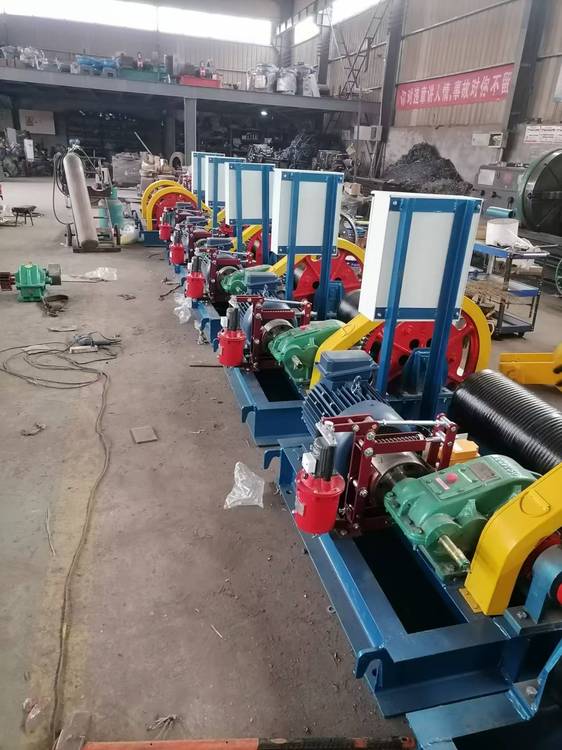

卷揚式啟閉機的制作 卷揚式啟閉機是用鋼索或鋼索滑輪組作吊具與閘門相連接，通過齒輪傳動系統使卷揚筒繞、放鋼索從而帶動升降的機械、也叫做鋼絲繩固定式卷揚機。它構造較簡單易于制造,維護檢修方便,廣泛應用于各種類型閘門的啟閉。
一、部件的制作
1、機架
啟閉機機架主要用于安裝啟閉機各組成部件，并將荷載傳遞給基礎，***啟閉機正常運行，其特點是機加工量大，制造尺寸精度要求高。該機機架外形尺寸設計要求各加工面平面度誤差不大于0.5mm，各加工面之間相對高度誤差不大于lmm。普通機床不能滿足加工要求，有特定銑床來完成加工，整臺銑床由床身導軌、銑削動力頭和墊塊組成。
床身導軌的長度大于所加工機架的長度，當兩個加工面間的高差超過動力頭的調節范圍時，可用已在磨床上加工好的墊塊來調節高度，整個銑床可以根據需要放置在不同的位置。在銑削前，先將機架放在平臺上，劃出機架的攔腰線，然后用水平儀、高度尺、米尺分別測出攔腰線的高度以及待加工面相對攔腰線的高度差，從而測出待加工面的加工余量，同時還綜合考慮其余各加工面的加工余量。進行銑削時，動力頭與銑刀盤的中心線垂直于待加工面，具體工藝可分為粗銑和精銑兩道工序，粗銑后留1～2mm的加工余量，這樣加工出來的機架無論是各加工面間的相對高度還是光潔度都有較好的***。采用此辦法加工所需要的時間比其它方法加工所需要的時間短，效果十分理想。
2、卷筒
卷筒外形尺寸根據需要設定，簡體壁厚根據外型尺寸而定，粗糙度Ra3．2，采用鑄鋼ZG270—500，分段鑄造后焊接成一體。卷筒焊接成形后，對接焊縫應進行無損探傷檢驗，并進行高溫退火熱處理，應力，穩定組織，為***筒體加工精度做好準備。
