HJZ8192接觸式編碼器
編碼特性：每周128組編碼，連續64周（即128*64）
工作電壓：不大于DC24V
輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

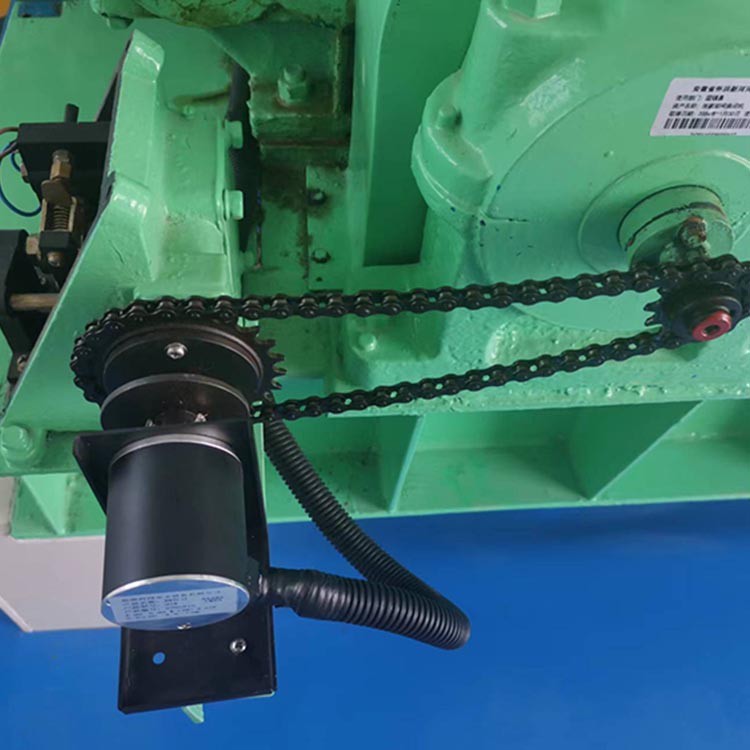

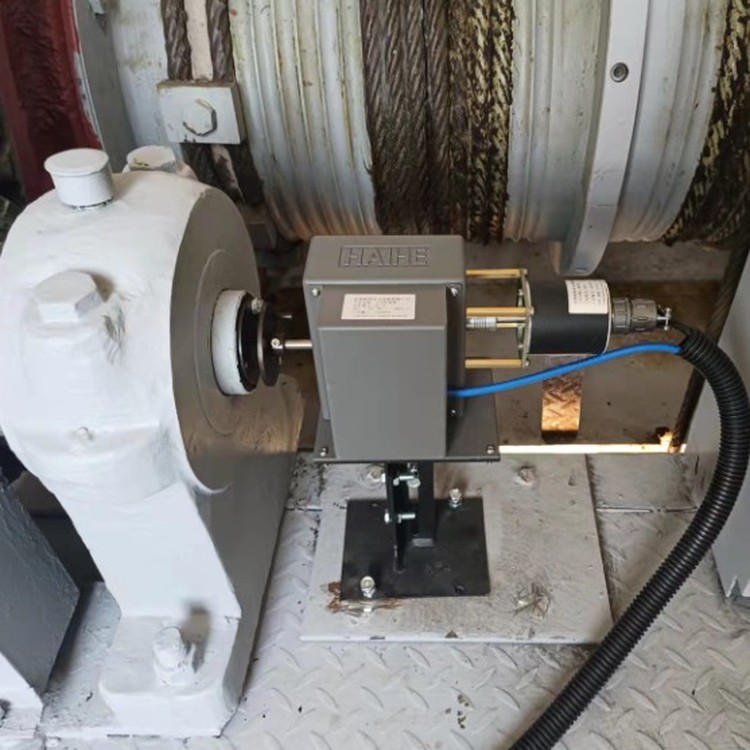

偏心軸器安裝：傳感器出軸通過偏心聯軸器直接與起閉機卷揚軸或小齒輪軸連接。
①在啟閉機的安裝軸上打三個M5深20mm的螺孔，將偏心法蘭盤固定在安裝軸上。
注意要將偏心法蘭的中心孔與安裝軸的中心盡量保持同心。
②將傳感器支架固定在安裝支板上，傳感器伸出軸與安裝軸保持同軸度，
將偏心聯軸器另一頭套在傳感器軸上，擰緊傳感器軸端的偏心聯軸器的緊固螺釘。
采用吊裝（測繩、測量輪、垂錘）安裝方式：在閘門（平板門、弧形門等）上方的適當位置安裝一塊厚度不小于4mm的安裝支板，安裝支板水平面一定要保持水平，在安裝支板上加工四個M8固定螺孔和兩個Ф22測繩過孔。注意：四個M5螺孔的位置一定要確保傳感器測量輪的繩槽中心面與測繩在測量全行程內的運動軌跡在一個垂直平面上，然后將傳感器支架固定在安裝支板上，將測量輪裝在傳感器伸出軸上。測繩一端固定在閘門適當位置，測繩另一端繞過測量輪上的繩槽后，固定在重錘上。注意：測繩長度要在閘門關閉時，在測量輪重錘一側的長度約為0.5m，如果測繩與測量輪不在同一垂直平面上，可以松開測量輪上的緊固螺釘，軸向微調測量輪在傳感器伸出軸上的位置，以在測量過程中測繩不脫槽。
