閘門自動化控制系統

一、方案概述：

      閘門作為市政建設和管理工程的主要設施，擔負著城市排水防澇的重要任務。閘門建立立的功能完善的就地自動化控制系統，建立集中監測和控制室，實現閘門的自動化運行控制閘門自動化控制系統。主要分為系統中央控制室和閘門現場監控裝置兩部分。監控中心由監控計算機、系統監控軟件平臺、計算機網絡平臺及應用軟件組成。閘門現場監控裝置由閘門現地控制單元、現場監測儀表、信息傳輸通道等部分組成。

       閘門自動化控制系統主要用于水庫、灌區、河道、供水渠的閘門現地控制和遠程控制，可在現地單控、群控，也可在異地遠程控制。達到能夠在監控中心遠程控制閘門啟閉以及閘門自動控制和系統聯動，能夠將水位、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。提升開關閘效率，縮減成本，減員增效，統籌管理，優化水資源配置，保障灌區可持續發展。

二、硬件配置

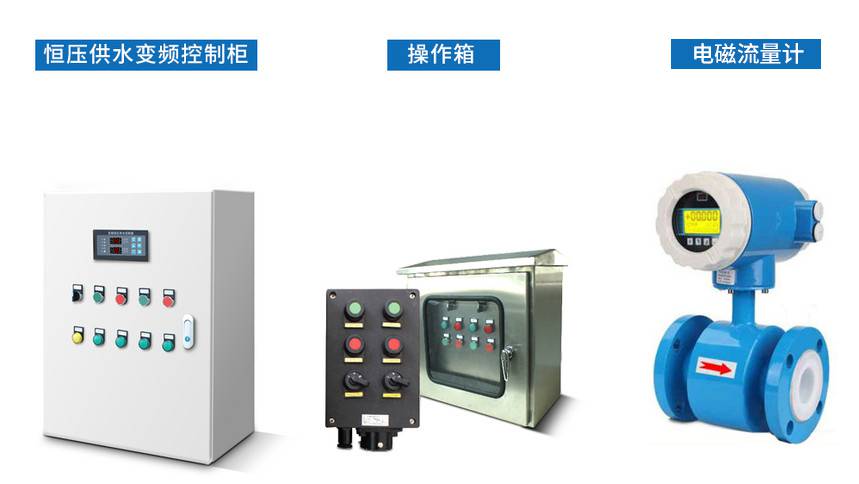

1、低壓配電柜（MNS抽屜柜、GGD配電柜、XL-21動力柜、GGJ電容補償柜、XM配電箱）

2、MCC柜 （變頻控制柜、軟起動柜、星三角起動柜、直接起動柜）

3、PLC柜  、MCC&PLC一體柜

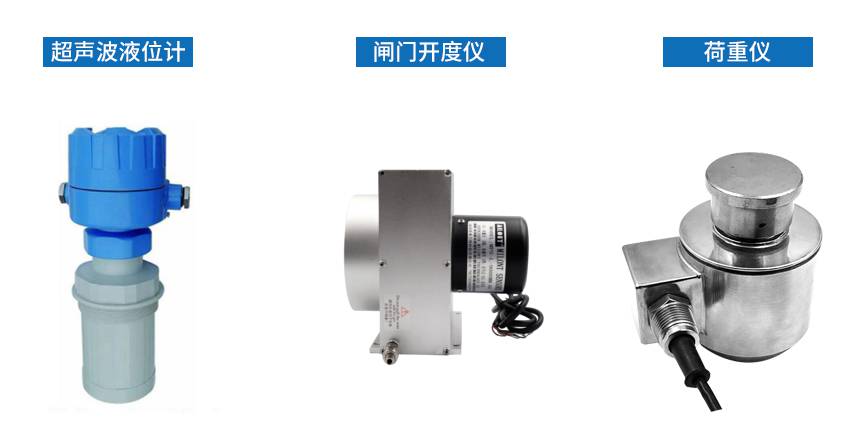

4、儀器儀表（電磁流量計、超聲波液位計、閘門開度儀、荷重儀）

5、閥門（電動閘門）

6、工控機 、工業交換機、UPS、光纖與網線

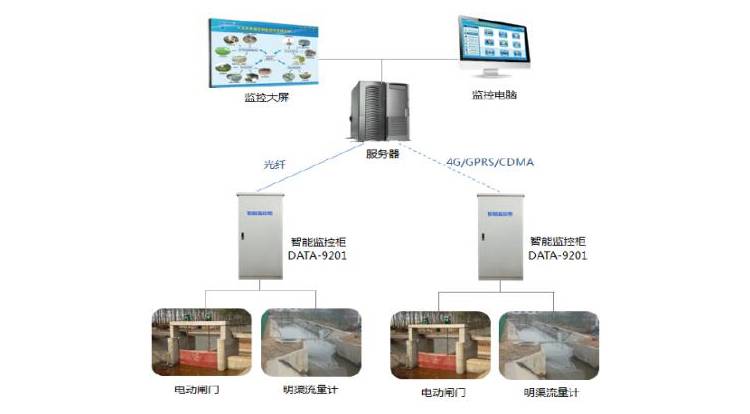

三、自控系統構架

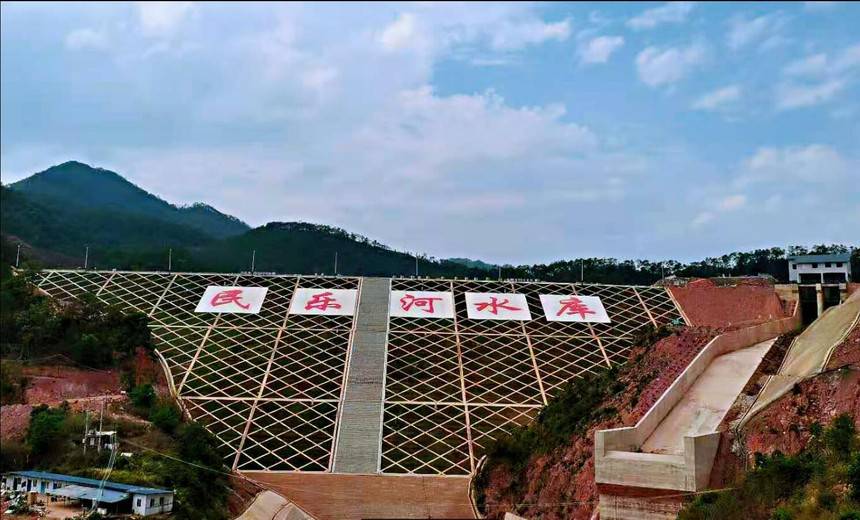

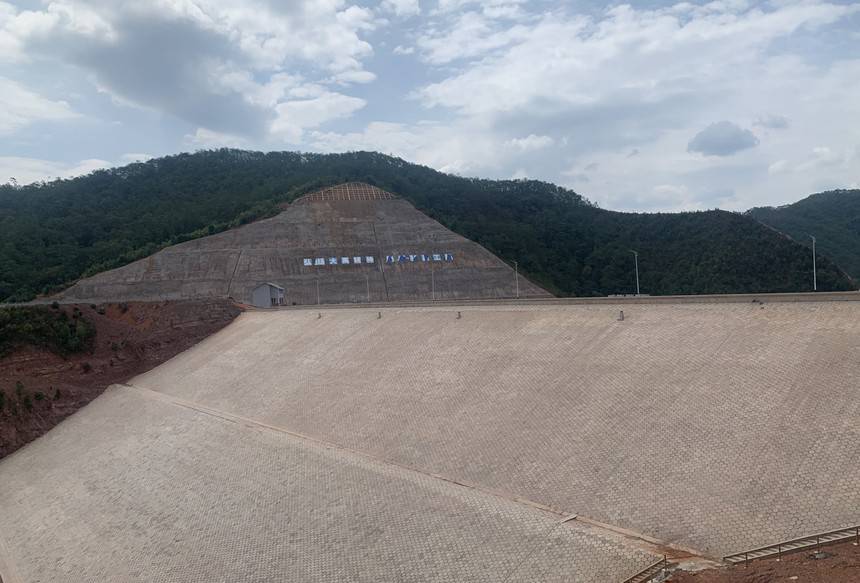

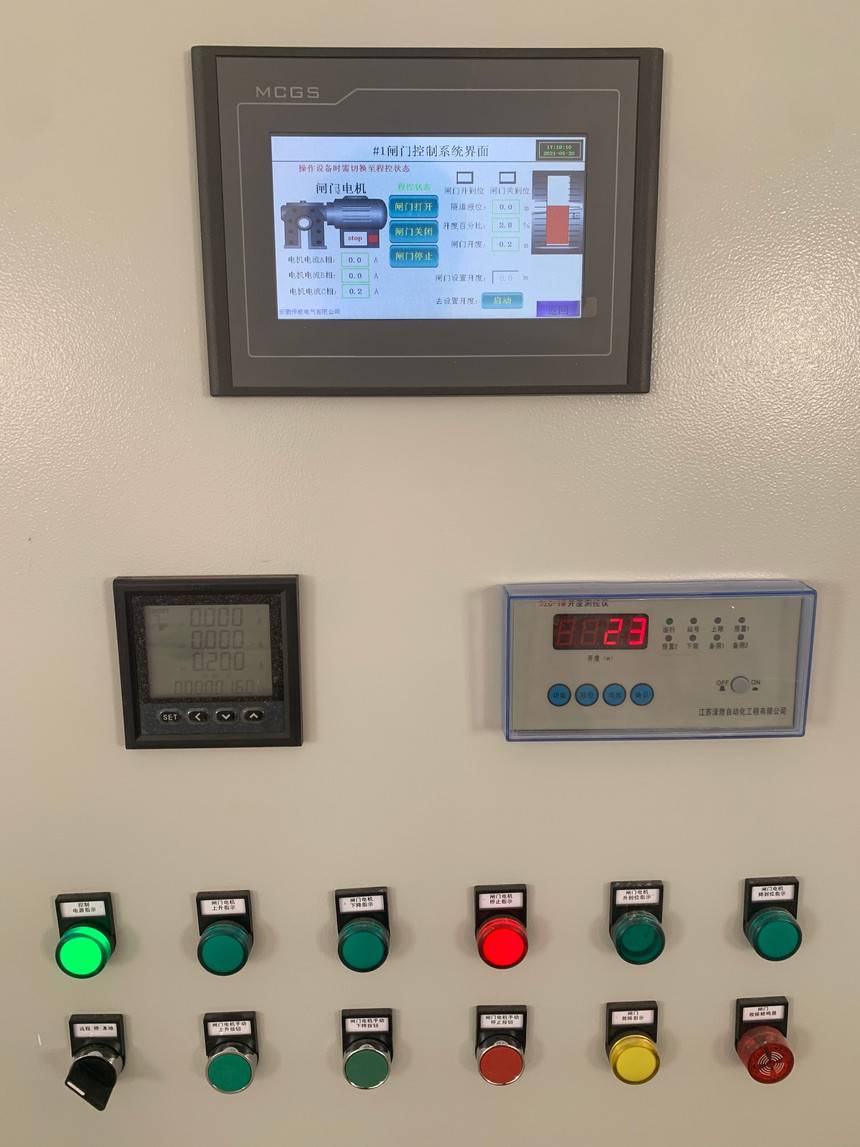

四、現場運行圖

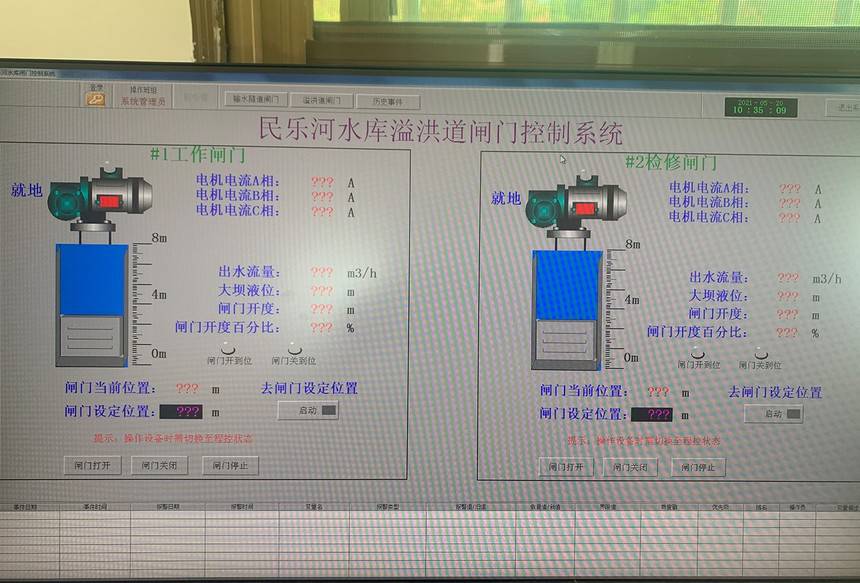

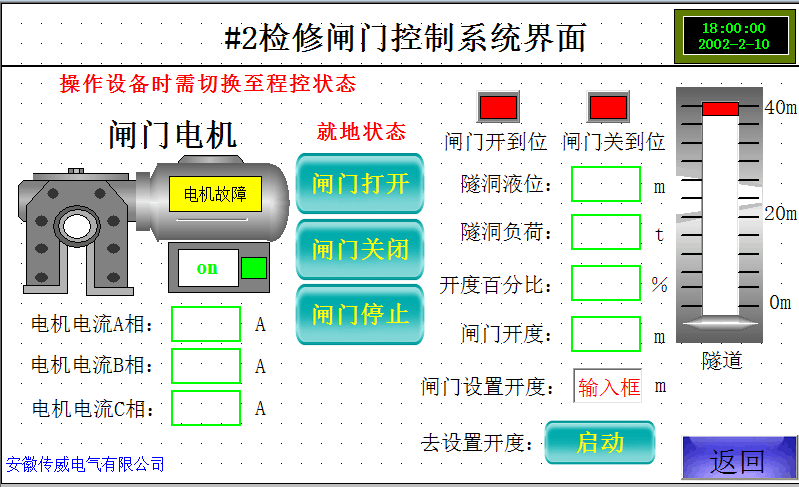

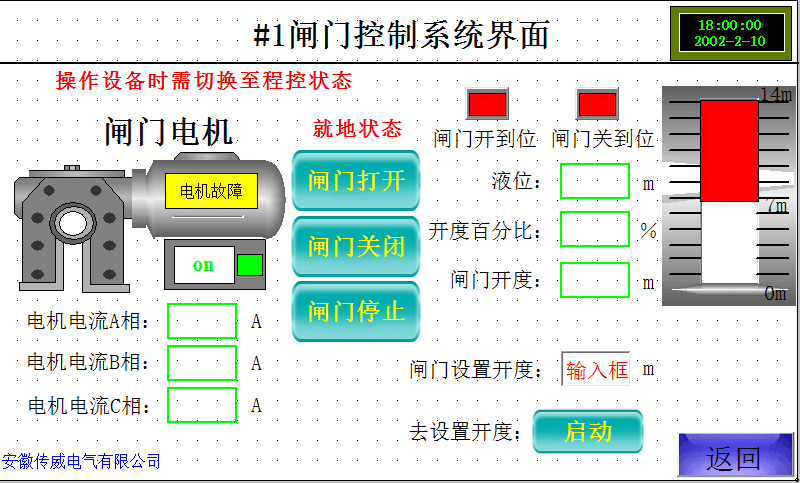

五、工控機與觸摸屏組態界面

歡迎界面

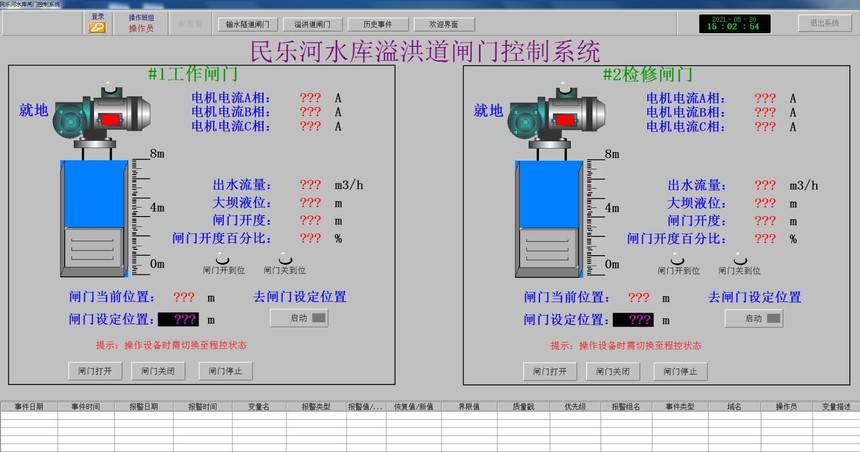

主控制界面

工作記錄界面

六、控制系統功能

·實時監測
實時監測整個系統的設備運行狀態以及電壓、電流、頻率、控制方式等設備參數。
實時監測整個系統的壓力、流量、水位、閘門開度等工藝參數。
實時監測顯示現場數據，執行閘門的開關到位、閘門開度等
·傳輸網絡
有線網絡: ADSL、光纖、網線通信時,支持視頻實時監控。
無線網絡: GPRS/CDMA/NB-IOT通信時可遠程拍照, 3G、4G通信時可視頻傳輸。

·自動控制
遠程控制電動閘門的開、關等
遠程控制水泵的啟、停，閘門的開度等。
遠程切換整個供水系統的手動/自動控制模式。

·報警功能
支持設備故障報警及采集參量上下限報警等。
支持紅外監測、闖入報警等報警,支持報警照片自動上傳。

·分析
分析采集數據,計算水泵能效,提出設備改型參考建議。
自動生成各種報表、曲線,提高信息化辦公。
通過光纖網絡與中控室和總監控中心通訊。
