TSUBAKI 日本椿本 帶附件鏈條 RS40-2LK1 小型輸送鏈
| 尺寸 | 容許張力 kN {kgf} | 約重 kg/m | 組件的 鏈節數 | 使用溫度 |
|---|---|---|---|---|
| RS40 | 2.65{270} | 0.64 | 240 | -10℃～150℃ |
標注
1.銷軸型式為鉚釘型。
2.連接鏈節為卡簧型。
3.過渡鏈節的安全銷是兩端開口銷式。

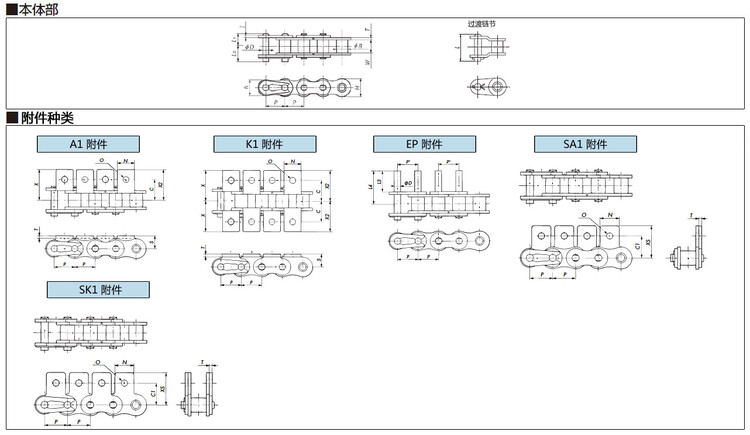

| 節距 P | 滾子直徑 R | 內鏈節 內寬 W | 鏈板 | 銷軸 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 厚度 T | 寬 H | 寬 h | 直徑 D | L1 | L2 | L | |||
| 12.70 | 7.92 | 7.95 | 1.5 | 12.0 | 10.4 | 3.97 | 8.25 | 9.95 | 18.2 |
·可使用RS鏈輪。
| C | C1 | N | O | S | T | X | X2 | XS | D | L3 | L4 | 附件 一處的附加重量 kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A/SA 附件 | K/SK 附件 | EP 附件 | ||||||||||||
| 12.7 | 12.7 | 9.5 | 3.6 | 8.0 | 1.5 | 17.8 | 17.8 | 17.40 | 3.97 | 9.5 | 16.75 | 0.002 | 0.004 | 0.001 |
RS40帶附件鏈條型號：
RS40-1LK1 RS40-2LK1 RS40-3LK1 RS40-4LK1 RS40-5LK1 RS40-6LK1 RS40-7LK1 RS40-8LK1 RS40-9LK1 RS40-10LK1 RS40-1LSK1 RS40-2LSK1 RS40-3LSK1 RS40-4LSK1 RS40-5LSK1 RS40-6LSK1 RS40-7LSK1 RS40-8LSK1 RS40-9LSK1 RS40-10LSK1 RS40-1LEP RS40-2LEP RS40-3LEP RS40-4LEP RS40-1LAA1 RS40-2LAA1 RS40-3LAA1 RS40-4LAA1 RS40-1LSAA1 RS40-2LSAA1 RS40-3LSAA1 RS40-4LSAA1 RS40-1LKK1 RS40-2LKK1 RS40-3LKK1 RS40-4LKK1 RS40-1LSKK1 RS40-2LSKK1 RS40-3LSKK1 RS40-4LSKK1 RS40-2LWA1 RS40-4LWA1 RS40-2LWSA1 RS40-4LWSA1 RS40-2LWK1 RS40-4LWK1 RS40-2LWSK1 RS40-4LWSK1
