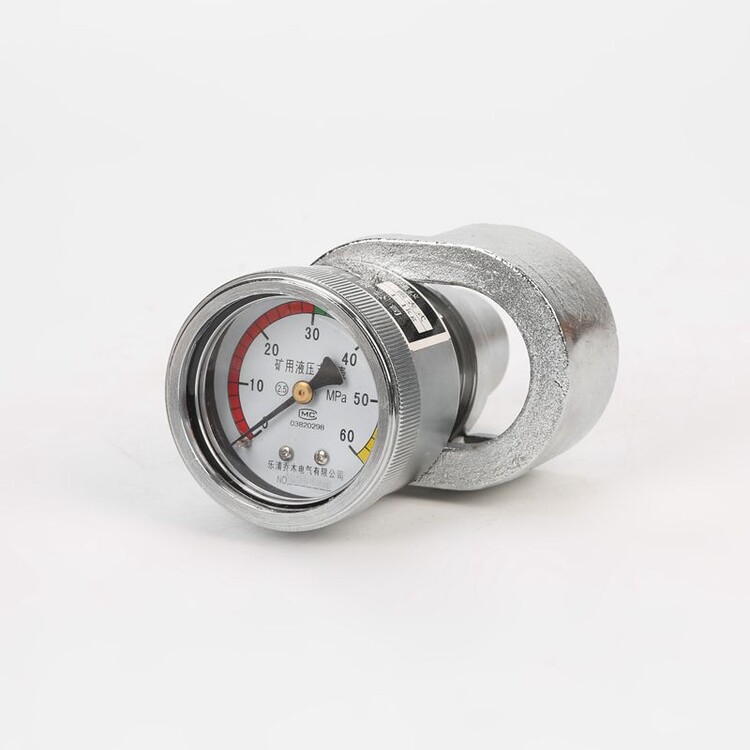

三用閥鎖緊套耐震壓力表單體液壓支柱測壓表

DZ-30/40/60型單體液壓支柱測壓儀是一種檢測單體液壓支柱壓力變化的儀表.它具有體積小,重量輕,便攜帶,便操作和精度高等優點.適用于普采工作面批量裝備和單體液壓支柱支護質量日常檢測,從而確保煤礦安全生產的理想產品.

一,技術指標

量程:0-60MPa，40MPa，30MPa

顯示方式:指針式

精度:2.5級

二,操作方法

1. 安裝

           取下測壓儀的卡環,卡在單體液壓支柱的三用閥上,將測壓儀插入三用閥的注液閥,旋轉U形卡環將測壓儀鎖緊后用力旋轉手柄打開三用閥.

2. 顯示操作

     單體支柱升柱后,將單體液壓測壓儀安裝完畢后,記下當前壓力表上指示的壓力值,根據測壓需要可隨時觀察單體液壓支柱的壓力變化值.

  3.拆卸

     逆時針旋轉卸壓閥（換向閥），然后用手卡住卡環，逆時針旋轉手柄直到取下測壓儀，此時測壓完畢。

三，注意事項

1. 若發現有柱塞向外泄漏，所屬柱塞上的O形密封圈或擋圈磨損壞，應卸下柱塞更換密封圈或擋圈。

2. 攜帶和使用時，注意不要碰撞壓力表蓋，也不要隨意拆卸壓力表，以免損壞或造成故障。

3. 要注意測壓儀前端與三用閥吻合處理清潔干凈，無粘結油污和顆粒狀雜物等。

四，常見故障及排除方法

1. 單體液壓支注測壓儀的常見故障是壓力升不上去，其原因是鎖緊套沒有鎖緊，或密封圈損壞。遇到此情況時，應把鎖緊套旋緊。若壓力還是不能上升，則應拆下柱塞檢查密封圈和擋圈是否損壞。

2. 更換密封圈和擋圈時，應先把柱塞前端的螺釘旋下進行更換。堅固螺釘量，不要用力太猛，以防拆斷。

3. 拆卸柱塞或其它零部件時，應注意部件不得沾有顆粒狀污質等雜質。

4.表頭表針不回零位，并不影響測量精度，這主要是由于測體內液體漲力造成:

5.頂針應定期拆下擦抹黃油，以防銹蝕。
