PLC控制系統，Programmable Logic Controller，可編程邏輯控制器，專為工業生產設計的一種數字運算操作的電子裝置，它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算，順序控制，定時，計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。是工業控制的核心部分。

為了污水處理廠處理過程的安全性，可靠性和生產的連續性，提高污水處理廠的自動化水平，控制系統采用目前國內外污水處理廠廣泛應用并取得良好效果的基于可編程序控制器PLC的集散型控制系統，并以各種儀表及計算機監控系統組成監控和數據的采集（SCADA）系統。集散型控制系統的特點是將管理層和控制層分開。管理屋主要是對全廠整個生產過程進行監視；控制層主要是通過現場PLC完成各自轄域內的自動控制。SCADA系統可理解為通過現場檢測儀表和網絡設備完成對主要工藝流程的監控和對生產過程的工藝參數進行數據采集。

PLC控制柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件（如直流電源）安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都采用大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。

產品優點
1、高度的自動化程序，無需人工操作；　
2、工作，提高企業生產效率；　
3、整個工藝的生產流程穩定，提高產品的一致性；　
4、適合大批量生產，降低了企業生產成本。
5、可以執行一些手工測試困難或不可能進行的測試。
6、更好地利用資源，將繁瑣的任務自動化。

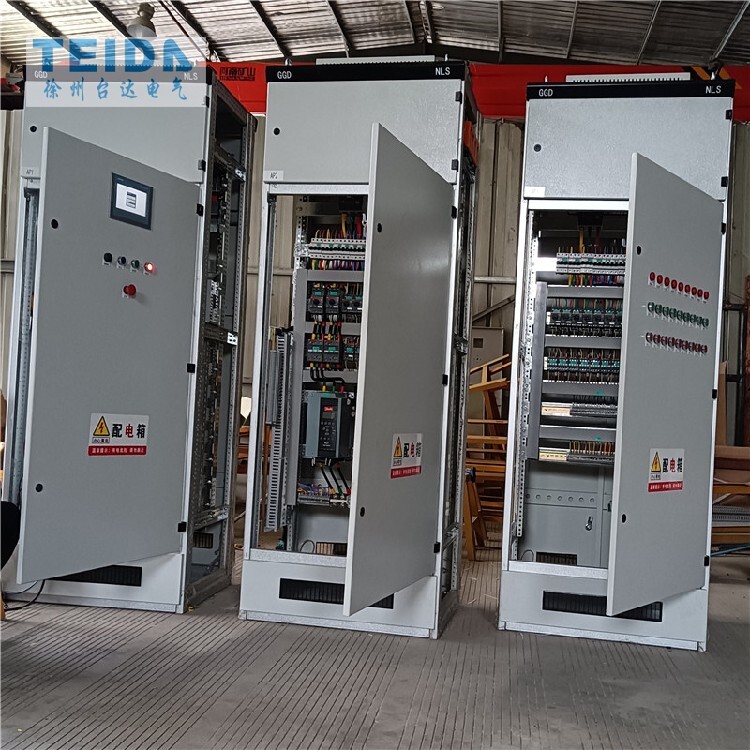

自動化控制柜的處理裝置，其結構包括控制柜柜體，散熱口，鎖扣，開啟鈕，安全警示標志牌，電源線接口，人工控制旋鈕，接線板，智能保護器，急停按鈕，啟動按鈕，檢修按鈕，復位按鈕，指示燈面板，智能保護器設有集成PCB板，金屬殼，電流傳感器，揚聲器，集成PCB板嵌套于金屬殼內部，電流傳感器緊貼于金屬殼左側并與控制柜柜體電連接，揚聲器膠連接于金屬殼表面并與集成PCB板電連接，本實用新型的有益效果：通過設有的智能保護器，在設備發生故障時能自動處理斷電，能智能的保護設備的電路安全，使設備經過短暫的調控即可繼續投入使用，不影響人們的生產和生活。
