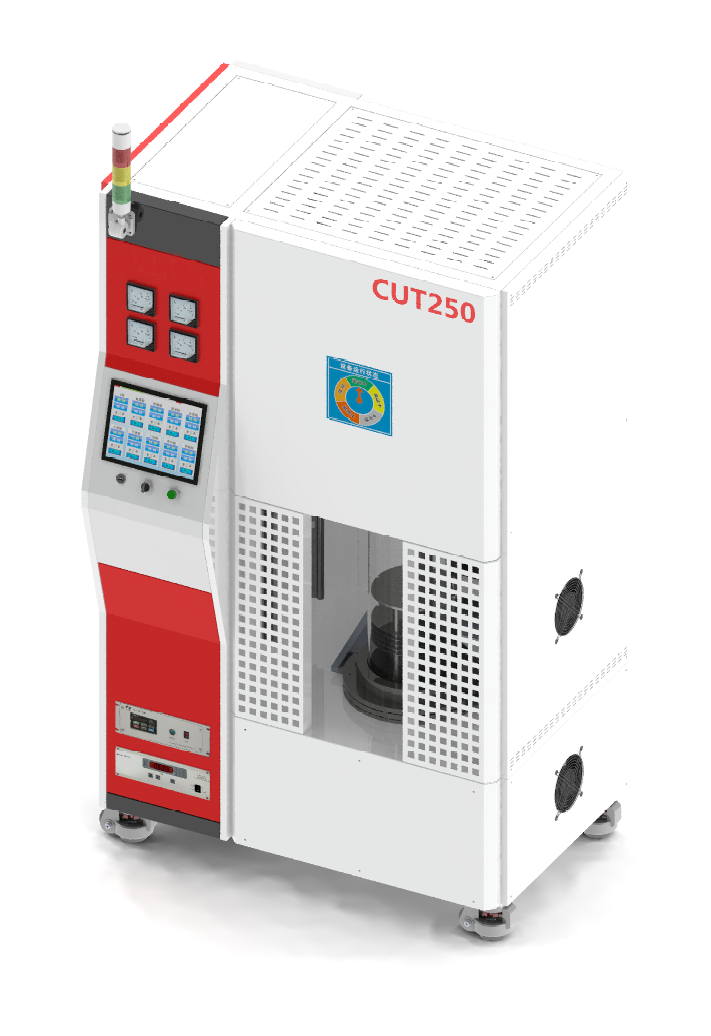

一、設備示意圖、
二、設備介紹：
本設備是由本公司自主研發，具有國家發明專利的焊接設備。
它具有、焊接強度大、成品質量好、美觀易操作維護等特點。
設備可手動和自動模式切換，PLC程序控制，技術水平國際。
配置，小到焊膏儲存問題，都是一一解決，讓使用者非常省心。
三、設備用途：
本設備可以對以下工件進行焊接：天然金剛石、人造單晶、CVD金剛石、PCD金剛石復合片、PCBN立方氮化硼復合片、及其它特種焊接。
四、設備特點：
1.焊接強度高，空洞率低； 2.焊接質量好，表面無氧化；
3.焊接，單爐四小時； 4.穩定性好，操作維護方便。
五、焊接流程：
1.表面處理； 2.涂抹焊膏； 3.低溫烘干； 4.真空焊接。
六、主要配件：
前級泵 一臺、高真空泵 一臺、復合真空計 一臺、制冷機 一臺、焊膏烘干機 一臺、焊膏冷藏機 一臺、焊膏涂抹機 一臺、刀具清洗機 一臺、空氣壓縮機 一臺、不銹鋼料盤二片、（防損預補件）紅外加熱管 四根、石英管 一根、熱電偶 一根。
七、技術參數
技術參數 | |
設備型號 | CUT250 |
爐管尺寸 | 外徑250/內徑240/長600mm |
加熱區尺寸 | Φ240*400mm |
有效加熱區 | 含工裝φ240*350mm |
裝爐量 | 含工裝總重量不超過50kg |
加熱元件 | 紅外加熱管 |
測溫元件 | N型測溫傳感器（進口歐米茄） |
控溫段數 | 30段 |
控制精度 | ±1℃ |
極限溫度 | ≤1100℃ |
工作溫度 | ≤1000℃ |
升溫速率 | ≤1-50°C/S |
冷卻方式 | 水冷（法蘭、分子泵） |
制冷機 | CW-5200 |
驅動方式（自動） | 電動（爐管/爐體升降、開關門） 氣動（真空閥門） |
真空抽速 | 600L/S |
極限真空度 | 6×10-4pa(空爐、冷態經凈化) |
工作真空 | 滿載升溫過程中真空度不低于8*10-3Pa，恒溫30min后不低于5*10-3Pa |
進/出氣 | 預留進出氣孔（可充氮氣、氬氣等惰性氣體） |
控制方式 | 自動/手動 PLC控制 |
隔熱方式 | 6層金屬屏鏡面反射+贈送2層料盤 |
人機界面 | 10寸觸摸屏 |
加熱功率 | 18KW |
整機功率 | AC 380V 21KW |
總質量 | 750KG |
