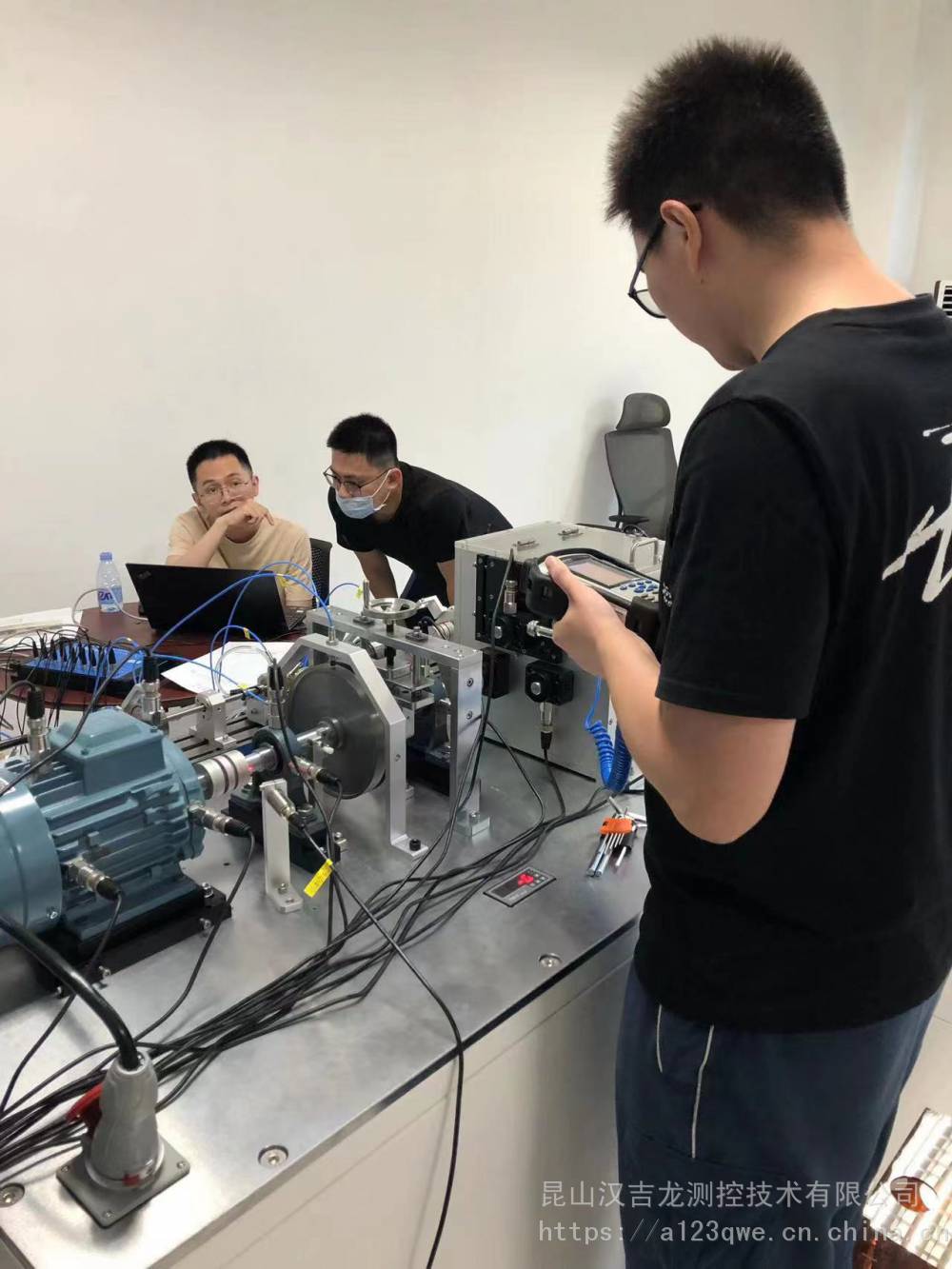

PT870傳動箱體故障診斷與狀態監測中心齒輪箱故障診斷實驗臺由 基本平臺、ABB 2.2Kw三相異步電機剛性轉子驅動系統，400W電機驅動柔性轉子驅動系統觸控屏操作，PLC控制系統，變頻器驅動系統、雙跨雙轉子軸系、軸承徑向加載系統、齒輪傳動系統、行星齒輪箱、動平衡和雙支撐軸承座、可編程載荷轉矩加載器系統、滑動軸承、油液潤滑系統、聯軸器、測量傳感器安裝支架、轉子負載系統、監測系統、分析軟件、安全防護罩和其他必要配件組成

剛性轉子驅動系統電機： 節能ABB三相交流電動機，功率2.2Kw，軸承型號6205-2Z，額定轉速2881RPM,COSφ0.84。

變頻器： VFD-M變頻器（轉速可調）,變頻器頻率范圍：0-599Hz,額定輸入200-240V，50/60Hz, 額定輸出：3PH 0-230V 2.2KW。

柔性轉子驅動系統電機： 400W永磁同步電機，電源電壓220V，轉速范圍0-12000RPM，無極調速，轉速精度1RPM。

軸： 直徑.30mm, 鋼。

軸承單元： 滾動深溝球軸承UPH206，可調心。

動平衡轉子盤： 轉子盤材質45#鋼，兩個轉子盤，直徑,150mm,配有雙排交替排列的36個M5，平衡孔10°等分360°圓周。

軸承座： 可拆卸式軸承座，軸承故障類型內圈，外圈，滾珠，保持架，綜合故障。

*平行齒輪減速機： 2級3軸直齒輪箱，傳動比為4.97：1，所有有缺陷的齒輪和好的齒輪都組裝在同一根軸上，直齒輪輸入角：20°模數2.5，減速比: 1: 4.97 (1st 級:25/58, 2nd 級:28/60)。裂紋，斷齒，點蝕，磨損（齒間隙增大）等故障模擬，可通過更換有缺陷的齒輪，模擬斷齒、磨損等齒輪故障，浸油式潤滑。

行星減速機齒輪： 減速比：1：10，輸入太陽齒數：9齒，1組，行星齒輪齒數：36齒* 3組，大齒圈齒輪齒數： 81齒 1組，單級傳動，額定輸入轉速3000RPM，軸向力3230N，徑向力6460N。

手動徑向加載器： 手動轉盤式承壓，預緊力0-10KN，負載力可實時顯示。，靈敏度2.0mV/V，零點輸出，±1%F·S ，輸入阻抗 380±10Ω,輸出阻抗 350±3Ω，絕緣電阻 >5000 MΩ，載荷：150%F.S。

*負載力采集器： 額定量程：30KN，輸出靈敏度：1.089mV/V,零點平衡：±1%F.S，綜合誤差：0.5%F.S，絕緣電阻≥5000MΩ，輸出阻抗：350±3Ω，額定激勵電壓：10VDC 15VDC max。

徑向載荷輸出儀表： 垂直向，50kgf~3000kgf，靈敏度2mV / V，終端電阻350歐姆。

可編程邏輯模塊： 的輸入/輸出點數：32點。

電源電壓：100–240VAC。

輸入點數：16點。

輸出點數：16點。

輸出類型：繼電器。

耗電量：40W。

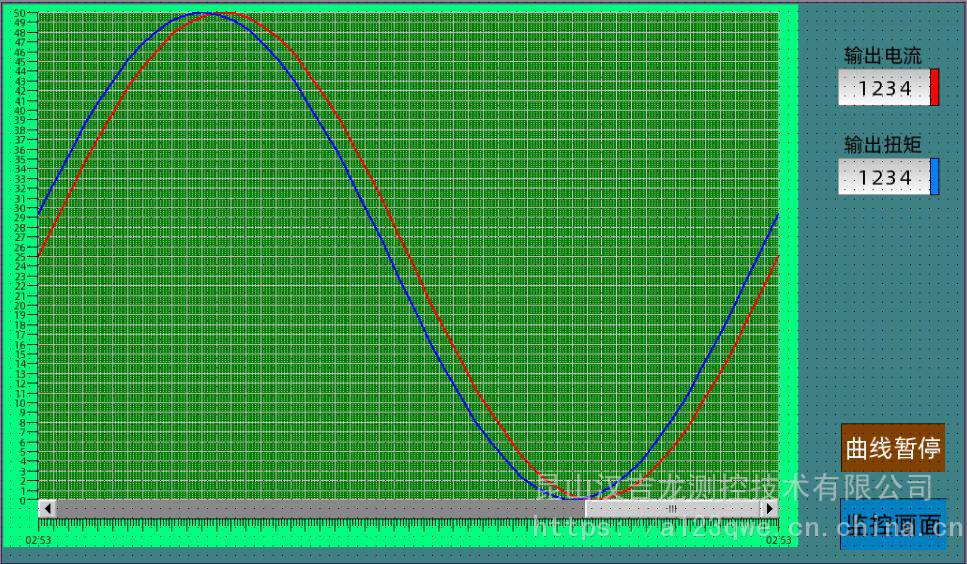

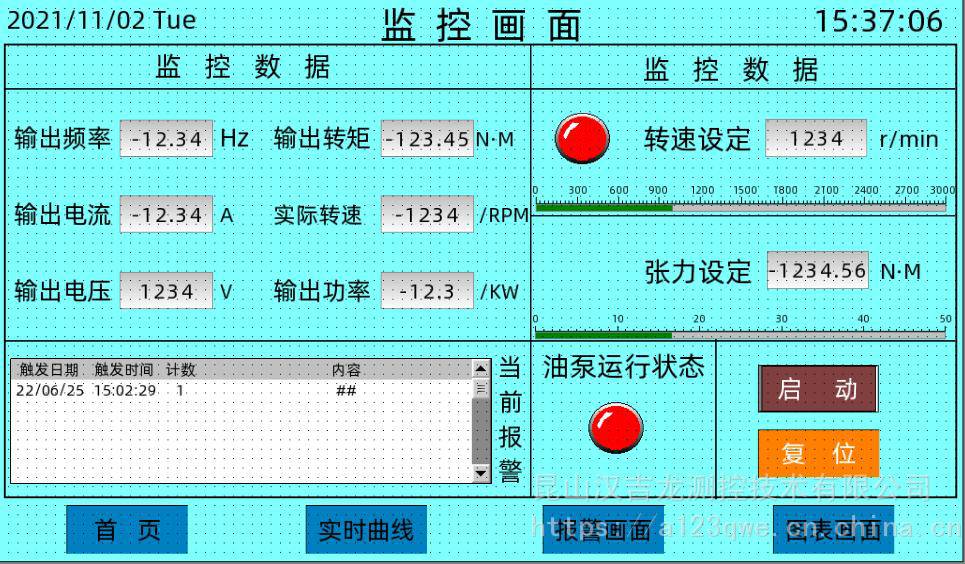

人機界面操作系統： 尺寸10英寸觸控屏，顯示亮度（cd/m2）,對比度，500:1，顯示色彩，65536，Flash存儲器，128，DRAM(MB),64,電源功耗，300mA@24VDC,處理器，處理器，32Bit RISC 400MHZ。

*可編輯轉矩加載器： 額定扭矩：50Nm，額定電壓和電流：24V / 0.6A，功率：22.6W，重量：14.5Kg速度：1800rpm，充磁量60gr 。

轉矩載荷調節模塊： 輸入電源AC165-264V，輸出0-24V/4A,外部控制：0-10V.電流可以實時顯示，帶有過電流保護開關,具有恒電流，恒電壓，恒功率輸出功能模式可選。

*滑動軸承油膜渦動/震蕩： 通過設置負載（不同數目的轉子）、軸瓦間隙（選擇不同軸瓦）、油壓（調節油路系統壓力值）可以在實驗臺上模擬油膜渦動與油膜振蕩。

聯軸器磨損/瓢偏： 配有剛性聯軸節和半撓性聯軸節供選用，柔性膜片式聯軸器和鋼法蘭聯軸器兩組可供選擇替換。

不對中： 聯軸器不對中（角不對中/平行不對中/混合不對中）。

*轉子動靜碰磨： 可調彈性摩擦材料加載座，以及不同摩擦材料，摩擦支架套件配有塑料，黃銅，不銹鋼，鐵質不同摩擦材料。

動不平衡： 可通過調轉軸上旋轉圓盤上的平衡重量，可以模擬軸不平衡（單面、雙面）缺陷。

*柔性軸系結構： 直徑兩種規格：直徑：10mm。

其他配套組件轉子，雙轉子雙跨結構，轉子盤位置加裝不透明亞克力防護罩，帶有觀察口。

柔性軸系動平衡轉子盤： 配有36個平衡孔，10°等分360°圓周，動平衡轉子盤，一種直徑76毫米，內徑10mm，（6個）一種200毫米（兩個),內徑30mm。。

滑動軸承： 黃銅粉末冶金，帶自潤滑油孔，內徑9.5mm。

*齒輪箱故障診斷系統：十六通道VALENIAN診斷采集，采樣頻率102.4Khz,輸入電壓±25V，支持渦流傳感器，加速度傳感器，鍵相傳感器信號輸入。

基礎平臺： 2m*1m*1.5m (長*寬*高)。

部件包括：基本平臺、ABB 2.2Kw三相異步電機，觸控屏操作，PLC控制系統，變頻器驅動系統、雙跨雙轉子軸系、軸承徑向加載系統、齒輪傳動系統、滑動軸承、滾動軸承、聯軸器、測量傳感器安裝支架、負載系統、監測系統、分析軟件和其他必要配件。

*多通道振動數據采集器及電腦端分析軟件，包含振動信號分析處理經常使用的各種頻域和時域分析功能，如滾動軸承分析使用的包絡譜圖、倒頻譜，柔性滑動軸承轉子使用的軸心軌跡圖、軸中心位置圖、波德圖、趨勢圖、時間波形圖，頻域FFT頻譜圖、階比圖、層疊圖、瀑布圖、極坐標圖、動平衡校正功能。

 此智能診斷平臺為高速旋轉動設備，會配有有設備安全急停功能以及人員操作安全防護保障功能。

旋轉設備振動故障模擬綜合智能診斷平臺，通過設定柔性轉子軸系不同的轉動條件、結構形式以及部件缺陷來模擬旋轉機械各種運行工況和多種故障類型，研究轉子轉動模態、故障響應特征、動平衡實驗、轉子臨界轉速的響應特性、軸振與瓦振關系的特性等等。
