無源電暈場驅雷器，高壓線路驅雷器廠家，110KV輸電線塔驅雷器

一、概述

          交流輸變電線路用有機復合外套氧化鋅避雷器并聯連接于絕緣子（串）的兩端，是為了限制線路雷電過電壓，提高線路的耐雷擊水平，降低系統因雷擊故障引起的跳閘率而設計的一種避雷器。安裝方式主要為懸掛式（懸掛于輸電桿塔上），也可座樁式安裝。本公司生產的線路用復合外套金屬氧化鋅避雷器（懸掛式、座樁式）主要用于10~220kv交流電力輸變電系統中，用來限制輸變電線路可能出現的各種過電壓，以輸變電線路的安全運行。
      產品生產執行的標準為GB11032-2000（eqv IEC60099-4:1991）《交流無間隙金屬氧化物避雷器》、JB/T8952-2005《交流系統用復合外套無間隙金屬氧化物避雷器》、JB/T10497-2005《交流輸電線路用復合外套用串聯間隙金屬氧化物避雷器》、JB/T8459-2006《避雷器產品型號編制方法》。

二、產品特點
1、整體模壓成型，密封性能好，結構特殊，防潮防爆；

2.散熱性能好，具有較大的過電壓吸收能力；

3.體積小重量輕，安裝靈活耐碰撞，抗拉強度高，運輸無破損。

4.適宜安裝在耐雷水平較低雷擊跳閘率偏高的輸電線路；干旱少雨的丘陵、山區；接地電阻較高的桿塔、大跨距的過江桿塔；操作過電壓較高，需要對進入變電站前進行限制     的場合；嚴重污穢的地區。

三、使用條件

1.環境溫度為：-40℃~+40℃；

2.海拔高度不超過2000m（高原地區訂貨時應說明）；

3.電源頻率為48Hz~62Hz；
4.風速不超過35m/s；
5.地震裂度7度及以下地區；
6.避雷器允許擺動，根據塔形，考慮懸掛方式及座樁方式

、功能描述

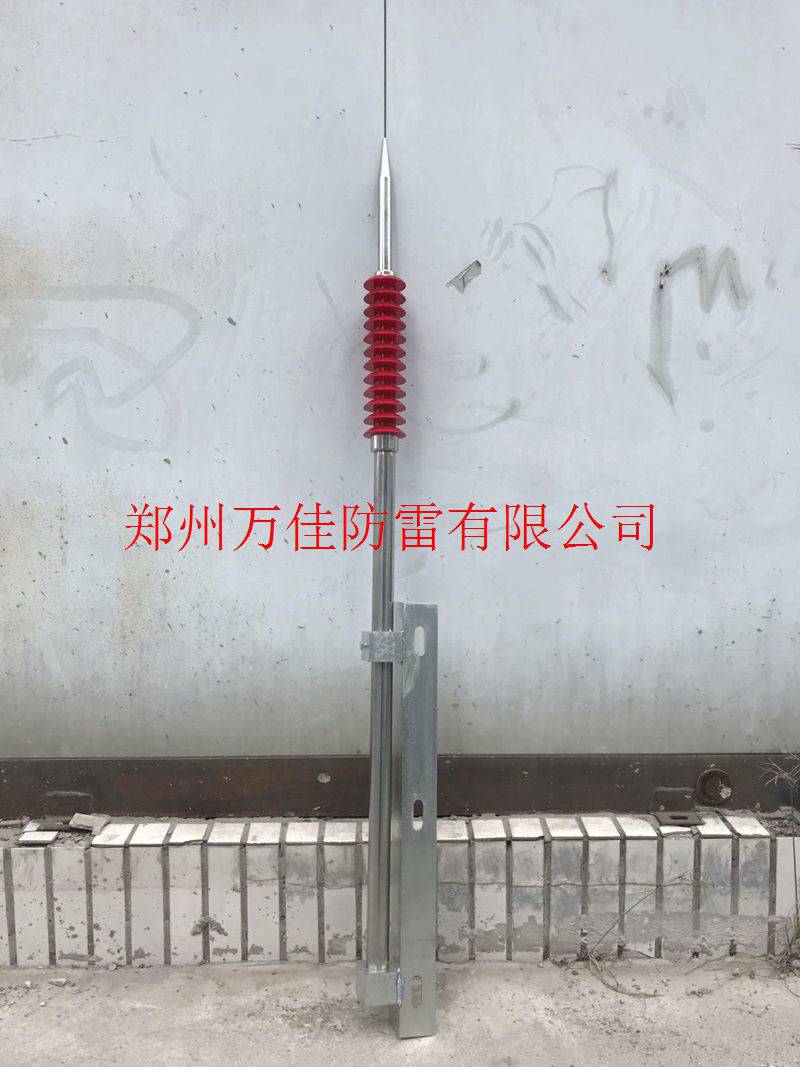

驅雷器為新型防護避雷裝置，該裝置在傳統的避雷針的基礎上增加了防側擊、脈沖電暈主動驅雷功能，同時提高了耐雷電沖擊能力，使壽命延長。

該產品利用金屬多短針形成的“似尖效應”，使電暈場驅雷器周圍的環境電場遠被保護目標物，但低于傳統避雷針，從而使被保護物體處于相對安全的狀態。

當雷云電場達到空氣擊穿閾值時，驅雷器離子艙產生高達30mc/s電暈離子流，在驅雷器及其被保護物體上方形成厚厚的電暈離子層。覆蓋保護目標上的電暈離子層抑制上行正先導的始發，從而減少接閃的可能性，更大程度地保護目標物不被雷擊。同時電暈離子層離子在雷云電場作用下不斷向上擴散，與雷云電荷相互作用，使云地極板等效為漏電電容，有效抑制雷云充電至放電擊穿水平，削弱了雷云下行先，實現“非引雷入地”防雷。

二、適用范圍

驅雷器主要采用航空工業級材料-鋁鎂合金，其強度勘比SUS304材料韌性和耐酸腐，硬度和抗彎效也比Q235材料強，且密度輕導電率高，很適合高空安立的防雷產品主用材料。廣泛適用于高壓電路、移動基站、建筑物、倉庫、水泵站、衛星小站、機場設備、氣象臺站、石油氣站、通信基站等范圍的雷電防護。

三、結構組成

1、驅雷器由雷云電荷聚消單元、離子艙和接地導體三部分構成。

l 消散復合陣列針桿為雷云電荷聚消單元，固定于針座外部。

l 離子艙中放電電極的一極與雷云電荷聚消單元復合為一體，另一極與接地導體連接。

l 接地導體經法蘭盤固定于被保護物，經與法蘭座連接的可靠接地。

四、技術參數
