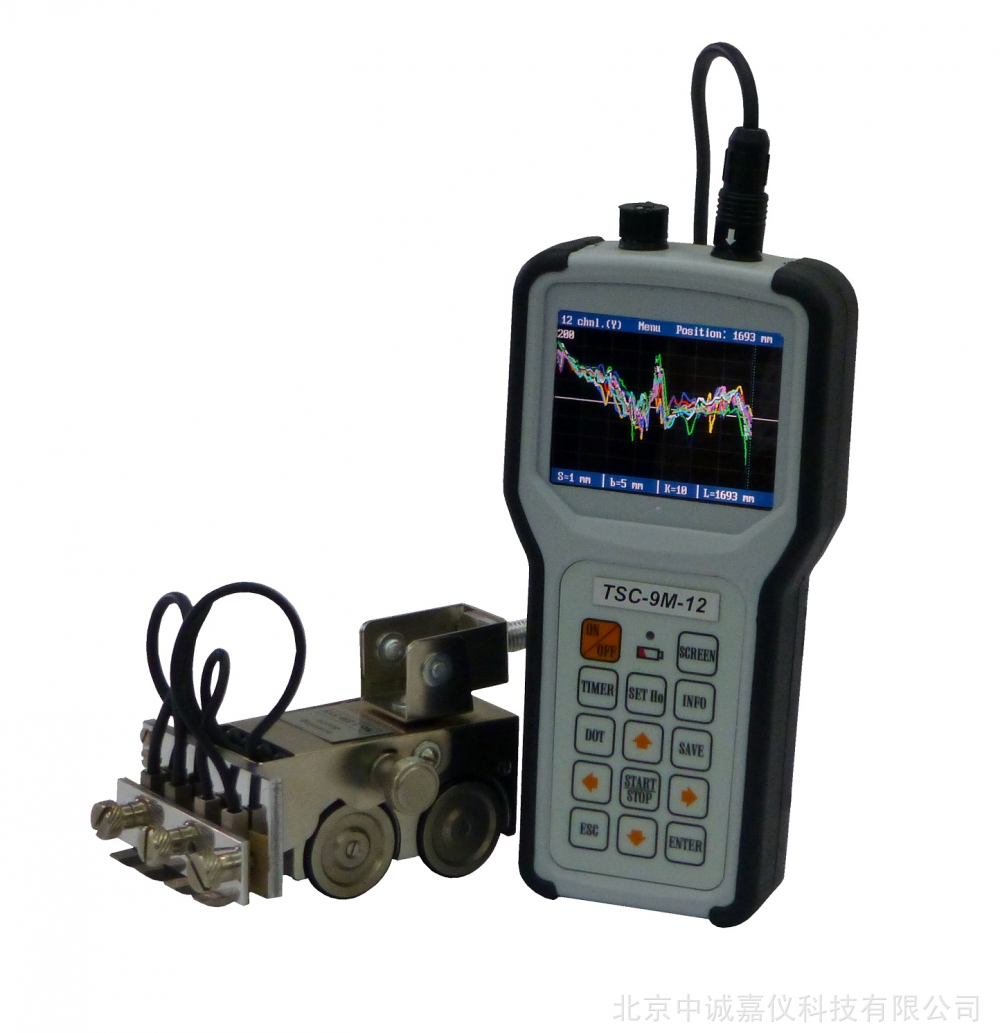

TSC-9M-12彩屏應力集中磁檢測儀

TSC-9M-12彩屏應力集中磁檢測儀主要性能

俄羅斯動力診斷公司開發的TSC-9M-12型12通道彩屏應力集中磁檢測儀是用金屬磁記憶法來測量、記錄和分析各種設備與結構件應力應變狀態的檢測系統。TSC-9M-12彩屏應力集中磁檢測儀可測定鐵磁性金屬的應力集中區（設備損傷的主要來源）和缺陷位置，找出設備的薄弱部位。

金屬磁記憶檢測是俄羅斯動力診斷公司提出的全新的無損檢測方法，通過測量鐵磁性金屬的磁場Hp的分布，確定應力集中區的準確位置，評估其危險程度。該方法得到國際上的一致認可，頒布了ISO國際標準。TSC-9M-12是金屬磁記憶檢測儀器，磁場強度使用A/m (安培/米)為單位，編碼器換算出長度值，以mm為單位。TSC-9M-12彩屏應力集中磁檢測儀為設備檢測領域和剩余壽命評估提供了嶄新的原理和手段。

俄羅斯動力診斷公司研發的TSC系列儀器包含：TSC-1M-4金屬磁記憶檢測儀、TSC-2M-8應力集中磁檢測儀、TSC-3M-12應力集中磁檢測儀、TSC-5M-32應力集中磁檢測儀、TSC-7M-16應力集中磁檢測儀、TSC-9M-12應力集中磁檢測儀、EMIC-1M裂紋指示儀等儀器。

金屬磁記憶技術的定義

金屬磁記憶方法(MMM)-無損檢測方法，其基本原理是記錄和分析產生在制件和設備應力集中區中的自有漏磁場的分布情況。這時，自有漏磁場反映著磁化強度朝著工作載荷主應力作用方向上的不可逆變化，以及零件和焊縫在其制造和于地球磁場中冷卻后，其金屬組織和制造工藝的遺傳性。金屬磁記憶方法在檢測中，使用的是天然磁化強度，和制件及設備金屬中對實際變形和金屬組織變化的以金屬磁記憶形式表現出來的后果。

金屬磁記憶技術的國際標準及國內標準

1、金屬磁記憶方法的新國際標準ISO 24497

?  ISO 24497-1：無損檢測　金屬磁記憶方法　術語與定義

?  ISO 24497-2：無損檢測　金屬磁記憶方法　基本要求

?  ISO 24497-3：無損檢測　金屬磁記憶方法　焊縫檢查

2、中國出臺的金屬磁記憶法的相關標準：

1）國家標準

?  GB-T 26641-2011 無損檢測 磁記憶檢測 總則

?  GB-T 12604.10-2011 無損檢測 術語 磁記憶檢測

2）電力行業標準

?  DLT 370-2010 承壓設備焊接接頭金屬磁記憶檢測

?  DLT 1105.4-2010 電站鍋爐集箱小口徑接管座角焊縫 無損檢測技術導則 第4部分：磁記憶檢測

TSC-9M-12彩屏應力集中磁檢測儀特點

l  既可檢測如裂紋、腐蝕等已經存在的缺陷，也可檢測檢測應力集中區這些潛在的危險，能在缺陷產生之前確定危險的位置，實現缺陷的早期診斷。

l  利用金屬的自然磁性，不要求對被檢測對象進行的磁化。檢測過程只是單純的感應采集磁場強度數據，不需要任何激勵源，不發射任何物質。

l  無需對被檢測對象進行復雜的打磨等表面處理，可透過涂層進行檢測。

l  可在對上表面檢測的同時發現下表面的危險區域。

l  檢測成本低，不需要任何耗材。

l  評估設備剩余壽命，確定取樣位置。

l  支持單分量、雙分量與三分量傳感器，可同時測量磁場的法向分量和切向分量，可獲得被檢測對象全面的磁場信息。

l  12個測量通道，以點測式、編碼器計數和以時間計數三種模式記錄數據。

l  彩色LCD顯示屏，320×240像素。操作簡化，使用14鍵鍵盤。

l  屏幕直接顯示各通道參數、磁場分布曲線、磁場梯度曲線、通道差值曲線、通道差值梯度曲線。

l  檢測速度快，檢測速度（步長為1mm時）可達0.2 -0.5 m/s。

l  能以毫米為長度單位，確定金屬應力集中區和缺陷的位置。

l  測量步長（間距）1mm、2mm、4 mm 、8mm、16mm、32mm、64mm、128mm。

l  儀器采用電池供電，無需外接電源，便于檢測現場作業。

l  便攜式儀器、重量輕、可單手持機操作，適應各種復雜的檢測現場的要求。

l  掃描裝置上的傳感器方向和高低可以進行調節以適應不同形狀制件的檢測需要。

l  掃描裝置上的傳感器與被檢測物體不接觸即可測量，以避免磨損。

l  檢測數據可存儲及回放，并可傳輸?shù)接嬎銠C。

l  配套數據分析軟件MMM-System，可在計算機上對數據做深入的處理。

l  儀器可以在不消除外部磁場條件下使用，也具有補償外部磁場影響的設置。

l  儀器可通過地球磁場對掃描裝置進行自校準。

l  主機可以連接多種類型掃描裝置，以實現不同的檢測目的，可的擴展儀器的應用范圍。

TSC-9M-12型 彩屏應力集中磁檢測儀技術參數

TSC-9M-12彩屏應力集中磁檢測儀主要組成部分

1、   檢測主機——TSC-9M-12型12通道彩屏應力集中磁檢測儀主機，320×240像素彩色LCD顯示屏，14鍵防水防油鍵盤，16位微處理器，電池供電，掃描裝置接口，數據傳輸接口，堅固儀器外殼。12個檢測通道，點測式、編碼器計數和以時間計數多種檢測模式，支持數據存儲、回放及數據傳輸，支持傳感器校準，外部磁場補償功能，支持單分量、雙分量及三分量傳感器，傳感器類型自動識別。可同時實時顯示12通道磁場分布曲線、磁場梯度曲線、通道差值曲線、通道差值梯度曲線。

2、   適于平面、焊縫、管型材料的多用途掃描裝置——1-8M型8通道掃描裝置。4個雙分量磁傳感器，分別測量磁場的法向分量與切向分量。每個傳感器含兩個測量通道。用在對容器、平面、焊縫、管型材料、鐵軌等形狀規則的制件的應力集中的局部快速掃查。掃描裝置設計成小車形狀，4個傳感器按水平布置，傳感器間距、高低、方向可根據被測工件的形狀調節，有鎖緊結構。集成有4個輪子的編碼器，用以記錄檢測長度。

3、  適用于大直徑管道檢測的探頭（型號：6-12）

6-12型掃描裝置是12通道接觸式大面接觸式檢測裝置。12個單分量磁探測傳感器，全部測量磁場的法向分量，用在對管道、容器、平板等工件應力集中區的大面積快速掃查。掃描裝置設計成小車形狀，12個傳感器按水平布置，傳感器間距、高低、方向可根據被檢測物體狀況調節，有鎖緊結構。

鋁制支撐桿，可根據管道、容器的弧度自制不同弧度的支撐桿安裝傳感器以適應不同形狀的被測物體。電纜長度1.5米。集成有4個輪子的計數器，用以記錄檢測長度。

4、  埋地管道檢測掃描裝置——11-12W型掃描裝置

11-12W型掃描裝置集成了三分量磁探測傳感器和模-數轉換器。12通道地下管道檢測掃描裝置，適合管徑小于530mm的管道，用在地下2-3米深的油、氣管道的無接觸式磁測斷。集成四個3分量傳感器與模數轉換器的的高靈敏度掃描裝置，分辨率0.1A/M。分別測量磁場法向分量與兩個切向分量。四個傳感器按水平布置，每個傳感器含三個測量通道。掃描裝置設計成伸縮桿式，長度可調節，傳感器間距、方向可調節，有扣緊裝置，帶計數器接口。桿長度和傳感器之間的距離可依據被檢測管道的直徑進行調整。在檢測時可使用外部計數器測量長度。11-12W型掃描裝置還配置了測量輪。這個結構可以充分改善檢測管道時應力集中區的探測精度。適合于在城市中的平坦道路上檢測。該掃描裝置既可以用帶輪子的模式測量也可以取下來單使用。

5、   數據分析軟件——MMM-System是處理金屬磁記憶檢測法獲得的有關零件、設備和結構件的應力應變狀態數據的軟件。用于應力集中檢測數據的分析、處理，圖像與數據列表輸出。支持100個數據通道的文件，可調整步長、間距、檢測長度。二維、三維、極坐標圖形顯示。可同時處理多條磁場分布曲線，能夠管理曲線參數。根據磁場分布曲線（Hp曲線），程序會自動生成梯度（Dx曲線），表征出應力集中水平。據此，按照檢測方法，可測定極限應力集中區（損壞發展區）。MMM-System能處理彩屏應力集中磁檢測儀采集到的數據，也能處理計算機鍵盤直接輸入的數據。本程序也考慮到了可以編輯數據。可以在打印機上打出曲線圖型，也可以生成圖像文件或數據列表，以便在其他程序的幫助下作進一步處理。
