力學性能與承載能力檢測
靜態載荷試驗
在層板上均勻施加額定載荷（如設計承載 1000kg / 層），持續 24 小時后測量層板撓度（通常要求撓度≤L/200，L 為橫梁跨度），卸載后檢查是否有變形。
超載試驗：施加 1.25 倍額定載荷，驗證結構安全性。
動態載荷試驗
通過叉車裝卸貨物模擬動態工況，檢測貨架在振動、沖擊下的穩定性，檢查連接件（如螺栓、卡扣）是否松動。
穩定性測試
檢測貨架在空載和滿載狀態下的抗傾覆能力（如水平推力測試），確保整體穩定性符合要求。


組合結構的力學性能驗證
動態組合載荷測試
模擬實際工況（如叉車存取貨時的振動），對組合貨架施加水平交變載荷（如額定載荷的 10% 水平力），檢測各組合件的位移量（如層板橫向位移≤10mm）及連接部位是否松動。
組合結構抗傾覆性
對多層組合貨架進行抗傾覆測試（如施加頂部水平推力，推力值為額定載荷的 5%），計算傾覆力矩與穩定力矩的比值（應≥1.5:1），避免整體失穩。

貨架承載試驗是驗證貨架結構安全性、確定其實際承載能力的關鍵環節，需通過科學的加載方式和數據監測，評估貨架在不同載荷工況下的力學性能。以下從試驗類型、準備工作、實施流程、標準依據及安全要點等方面，系統說明貨架承載試驗的測定方法：
一、承載試驗類型與目的
（一）按載荷性質分類
試驗類型 試驗?zāi)康?適用場景
靜態承載試驗 測定貨架在額定載荷下的變形量、應力分布，驗證結構靜強度。 新貨架驗收、設計驗證。
動態承載試驗 模擬叉車存取貨等動態工況，檢測貨架在振動、沖擊載荷下的穩定性。 頻繁作業的倉儲貨架、自動化立體庫。
超載試驗 施加 1.25-1.5 倍額定載荷，驗證貨架的安全冗余能力及抗破壞極限。 安全性認證、老舊貨架風險評估。
（二）按貨架類型差異化試驗

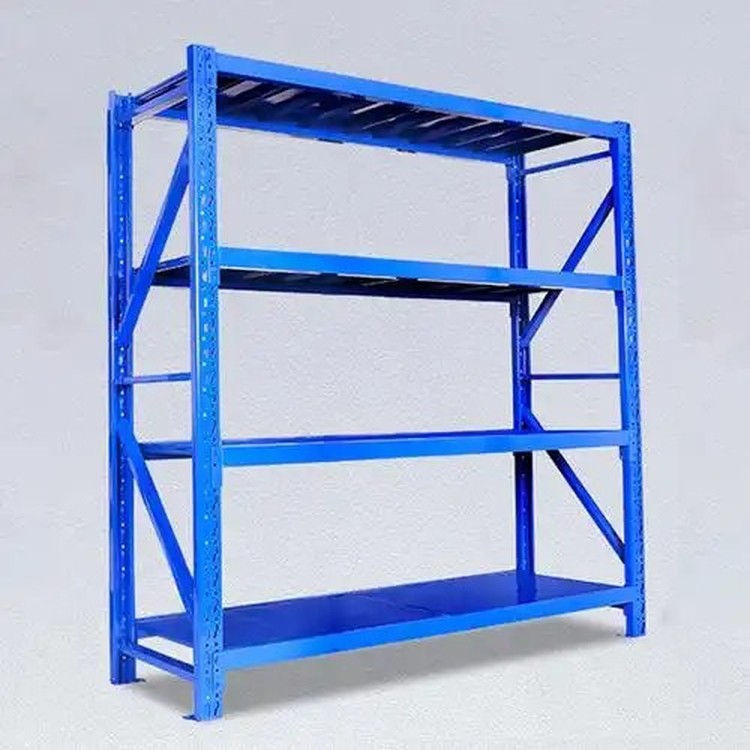

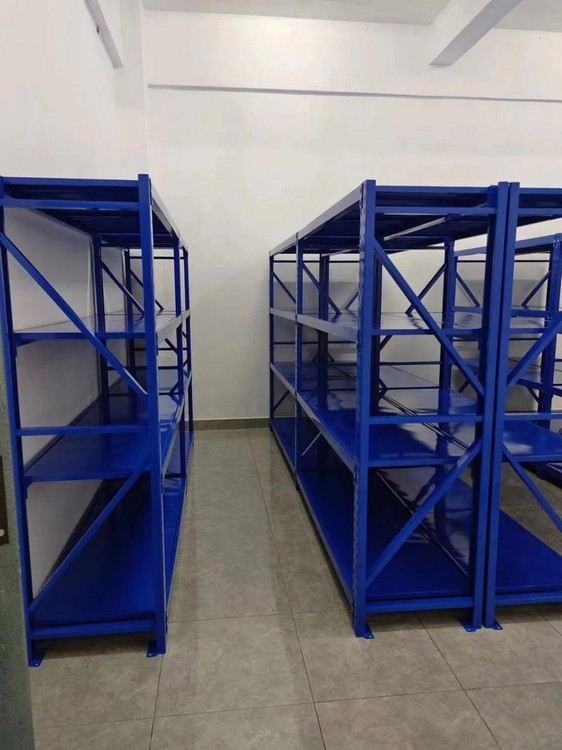

擱板式貨架：檢測層板撓度、橫梁彎曲變形（均勻加載測試）。

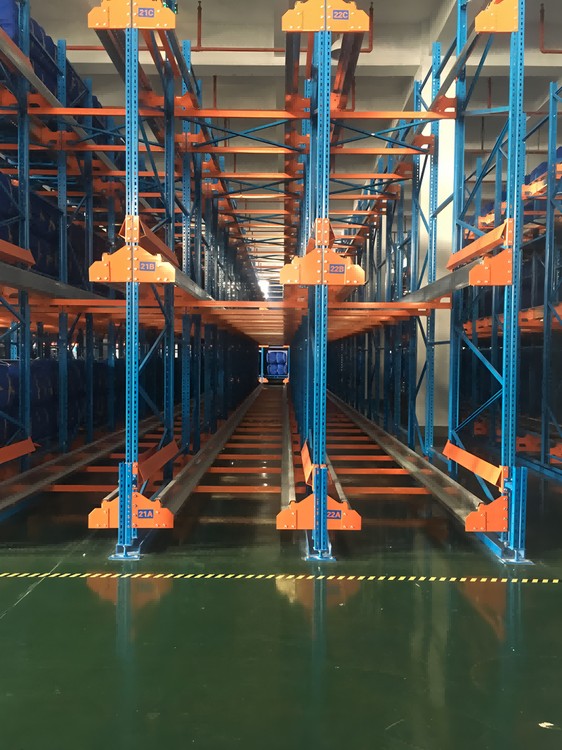

托盤貨架：關注托盤橫梁的跨中撓度、立柱垂直度變化（集中載荷測試）。
組合式貨架：側重連接節點（如螺栓、插接件）在載荷下的松動量（組合結構協同承載測試）。

試驗前的準備工作
（一）資料與設計核查
設計文件：核對貨架設計載荷（如層板均布載荷 200kg/m2）、許用變形量（如橫梁撓度≤L/200，L 為跨度）。
安裝記錄：確認貨架垂直度（全高偏差≤10mm）、螺栓扭矩值（如 M12 螺栓扭矩 70-80N?m）符合安裝標準。
（二）測試儀器與載荷準備
測量工具：
位移計（精度 0.01mm）：監測層板、橫梁撓度；
應變儀：測量立柱、橫梁應力分布；
激光測垂儀：檢測載荷下的垂直度變化。
載荷模擬：
標準配重塊（25kg / 塊，誤差 ±1%）或沙袋（均勻分布載荷）；
動態試驗可使用振動臺（頻率 1-5Hz，模擬叉車作業振動）。
（三）安全防護設置
試驗區域設置警戒線，禁止非操作人員進入；
高層貨架試驗時，在底部鋪設緩沖墊，防止構件墜落；
超載試驗前，確認加載裝置（如葫蘆、千斤頂）的安全系數≥2.0。

態承載試驗要點
模擬工況：
叉車存取貨試驗：用叉車以 0.5m/s 速度存取托盤，重復 100 次，監測貨架振動幅度（水平位移≤5mm）。
振動臺試驗：對貨架施加頻率 2Hz、振幅 5mm 的水平振動，持續 30 分鐘，檢測連接件是否松動。
動態響應監測：
使用加速度傳感器測量貨架各部位的振動加速度（峰值≤5g）；
高速攝像機記錄層板動態位移（瞬時大位移≤靜態載荷下的 1.5 倍）。
超載試驗安全規范
加載閾值：
靜態超載試驗加載至 1.25 倍額定載荷，持荷 1 小時；
動態超載試驗加載至 1.1 倍額定載荷，結合振動測試（防止結構突然破壞）。
破壞預警：
當出現以下情況時立即卸載：
橫梁撓度超過 L/100（如 2m 跨度橫梁撓度＞20mm）；
立柱出現肉眼可見彎曲；
連接節點發出異響或明顯位移（＞5mm）。

檢測標準與判定依據
（一）國內標準關鍵指標
GB/T 28576-2012《倉儲貨架 設計規范》：
靜態載荷安全系數≥1.4，動態≥1.6；
橫梁撓度≤L/200，且殘余變形≤1mm。
GB/T 30675-2014《金屬輕型組合貨架》：
層板加載至 1.5 倍額定載荷時，不得出現斷裂或變形。
（二）國際標準對比
標準 靜態安全系數 動態安全系數 撓度限值
EN 15512:2009 1.5 2.0 L/180
AS 4084:2012 1.5 1.8 L/200
ISO 23384-3:2021 1.4 1.6 L/150（重要構件）
（三）判定原則
所有測量值需≤標準限值，且卸載后無影響安全的變形；
若某一項指標超標，需重新設計或加固貨架，直至復試合格。
試驗數據記錄與報告要求
（一）關鍵記錄項
載荷 - 變形曲線（如加載至 500kg 時橫梁撓度 5mm，1000kg 時 9.5mm）；
應力分布云圖（通過應變儀繪制立柱、橫梁危險截面應力）；
連接節點位移時間曲線（動態試驗中記錄振動位移隨時間的變化）。
（二）報告內容框架
試驗?zāi)康呐c貨架基本參數（型號、規格、設計載荷）；
試驗方法（靜態 / 動態 / 超載）、儀器設備及加載流程；
實測數據與標準限值對比表；
結論與建議（如 “貨架滿足額定載荷 1000kg 的使用要求”）；
附件：原始數據記錄、儀器校準證書、缺陷照片（如有）。

貨架橫梁撓度的測定方法與標準詳解
一、撓度的定義與測定意義
定義：貨架橫梁在承受載荷時產生的垂直方向彎曲變形量，通常以 “撓度值” 表示，單位為毫米。
意義：撓度是衡量貨架結構強度和剛度的關鍵指標，若撓度超過允許范圍，可能導致橫梁變形、貨架穩定性下降，甚至引發安全事故。
中國國家標準 GB/T 28576-2012《工業貨架 貨架分類及技術條件》 規定橫梁撓度允許值為跨度的 1/200（如跨度 2m，允許撓度≤10mm）。
測定前的準備工作
設備與工具：
載荷砝碼 / 重物（精度≥1% 額定載荷）、百分表或激光測位移儀（精度≥0.01mm）、標尺、水平儀。
橫梁安裝檢查：
確認橫梁與立柱連接牢固，安裝水平度偏差≤1/1000。
載荷計算：
按設計額定載荷加載，均勻分布（如托盤貨架需模擬托盤與貨物重量分布）。
四、撓度測定步驟

貨架垂直載荷作用變形的測定方法與標準規范
一、垂直載荷變形的定義與測定目的
定義：貨架在垂直方向載荷（如貨物重量、自重）作用下產生的結構變形，包括橫梁撓度、立柱垂直度偏差、層板彎曲及整體垂直度偏移等。
目的：評估貨架在額定載荷下的結構穩定性，避免因變形過大導致貨架坍塌、貨物掉落等安全隱患，同時驗證設計與制造的合規性。

測量點布置原則
部件 測量點位置 目的
橫梁 跨中位置（單跨）或各跨中點（多跨） 測定撓度
立柱 頂部與底部雙向測量（X、Y 軸方向） 測定垂直度偏差
層板 中心及四角位置 測定局部彎曲變形
整體結構 貨架頂部對角點（激光測垂儀基準點） 測定整體垂直度偏移
加載與測量流程
空載校準：記錄所有測量點初始數據（百分表調零、激光儀校準基準線）。
分級加載：按額定載荷的 25%、50%、75%、 逐級加載，每級加載后穩定 15 分鐘，記錄變形數據。
滿載持續測試：額定載荷下保持 30 分鐘，每 10 分鐘記錄一次變形，確認數據穩定無持續增長。
卸載測量：逐級卸載至空載，30 分鐘后測量殘余變形（未恢復的變形量）。
