活性使用期：30min包裝規(guī)格：30公斤/組工作溫度：15℃性質(zhì)系列：環(huán)氧樹脂結(jié)構(gòu)膠系列有效物質(zhì)≥：99％就近發(fā)貨更快更省錢固化方式：常溫固化執(zhí)行標準：GB70528-2011功能：鋼板加固建筑結(jié)構(gòu)膠發(fā)貨地北京，鄭州，貴陽，石家莊，新疆，甘肅等地有效期：12個月 產(chǎn)品特性：高強防腐耐酸堿特色服務(wù)：提供技術(shù)指導報價來電綜合報價更低用途范圍：鋼板于鋼板之間，鋼板與混凝土之間粘鋼加固

粘鋼膠的主要用途：
1、幕墻安裝，大理石，花崗巖，瓷磚等的粘接安裝；
2、混凝土構(gòu)件以及鋼構(gòu)件表面的修補與粘接；
3、混凝土構(gòu)件，磚石構(gòu)件和木構(gòu)件對鋼板的粘接加固；
4、常溫條件下，按重量比甲：乙=2:1混合使用。

結(jié)構(gòu)加固系統(tǒng)

檢驗

1.檢驗時可用小錘輕擊粘貼鋼板，從音響判斷粘貼效果，也可采用超聲儀檢測。若錨固區(qū)有效粘結(jié)面積少于90，非錨固區(qū)有效粘結(jié)面積少于70，應剝離鋼板，重新粘貼。

2.對重要構(gòu)件也可采用載荷檢測，一般采用分級加載至正常荷載的標準值，檢測結(jié)果較直觀、可靠，但費用較高。需要千斤頂或配重（常用沙袋、磚塊）、百分表、裂縫顯微鏡等。

.維護

粘貼3天后，鋼板宜采用20mm厚M15水泥砂漿抹面防腐蝕，也可涂防銹漆3道。

注意事項

1.粘貼面是否按要求處理、膠配比是否準確、是否攪拌均勻、膠層是否均勻、密實決定了粘貼效果。

2.粘鋼構(gòu)造措施需滿足混凝土結(jié)構(gòu)加固設(shè)計規(guī)范G367-2006的有關(guān)規(guī)定。

3.粘鋼膠添加了納米防沉材料，但每次使用前檢查包裝桶內(nèi)膠有無沉淀是良好的習慣，若有沉淀，用細棍重新攪拌均勻即可。

4.推薦的攪拌時間應予以，冬季施工并應再延長3分鐘。A、B膠配膠工具不得混用。包裝桶內(nèi)一次用不完的膠注意重新蓋嚴密封儲存。

5.施工場所平均溫度低于0，可采用碘鎢燈、電爐或水浴等增溫方式對膠使用前預熱至30∽50左右使用，應注意不得讓水混入桶內(nèi)。施工場所平均溫度低于-5，建議對粘貼部位也加溫0以上，并維持以上。

6.結(jié)構(gòu)膠完全固化后為級材料，但未固化前個別組分對皮膚、眼睛有性，而且膠固化后也不易清除，所以施工人員應注意適當?shù)膭趧颖Ｗo，如配備安全帽、工作服、手套等。人體直接接觸后應用清水沖洗干凈。

7.周圍環(huán)境溫度越高，每次配膠量越大，可操作時間越短。預估適用期內(nèi)的每次配膠量，以避免不必要的浪費。

包裝與存儲

本品包裝規(guī)格為：20公斤/組。儲存在40以下的環(huán)境溫度中，保質(zhì)期12個月

結(jié)構(gòu)粘鋼膠系A(chǔ)、B雙組分雙酚A型改性環(huán)氧樹脂結(jié)構(gòu)膠，具有粘接力、剪切力強、、耐介質(zhì)（酸、堿、水）性能好、抗沖擊性能強，常溫固化、硬化過程收縮小、施工無流淌、不含揮發(fā)性溶劑、以及施工方便等特點，可在較寬溫度范圍內(nèi)施工，無沉淀，幾乎適用于所有建筑基材。

貴承新技術(shù)有限公司
灌注粘鋼膠用途

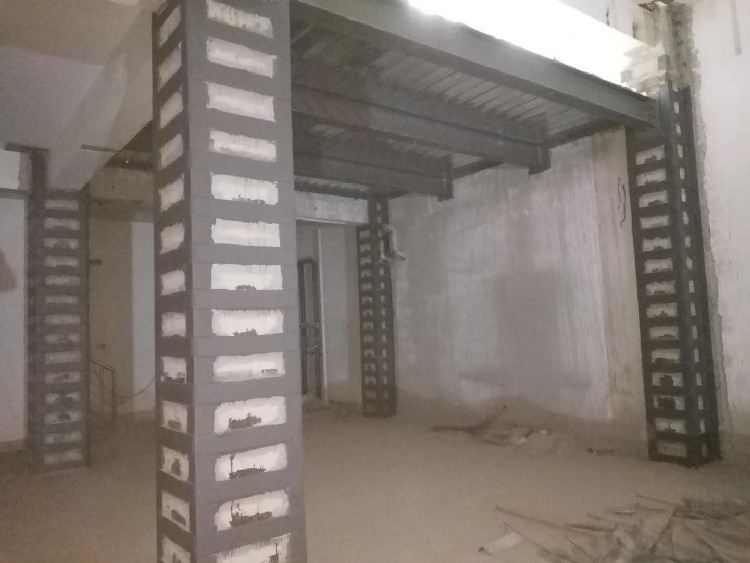

用途： 1 .濕式外包鋼加固； 2 .粘鋼加固的后灌注膠； 3 .鋼筋、螺栓的后注膠錨固。
組分：A、B雙組分，重量配合比A：B=4：1
特點：耐酸堿，，可灌性好，剪切強度高，能結(jié)合面剪應力有效傳遞，使后加鋼材與原結(jié)構(gòu)鍵合良好，共同工作，大幅度地提高構(gòu)件承載力。
用量：密度1400kg/m3，可按鋼材與構(gòu)件間縫隙體積估算。
工藝流程
混凝土、鋼材粘貼面處理→鋼材、綴板制作安裝 →用修補膠埋設(shè)灌膠嘴并封邊→密封檢查→配膠→壓力灌膠→檢驗→維護


2.鋼材制作安裝
2.1.按設(shè)計尺寸切割、焊接、安裝、固定鋼材。
2.2.所用主要器具:切割機、電焊機、夾具。
3. 用修補膠埋設(shè)灌膠嘴并封邊
3.1.固定、粘接灌膠嘴建議采用LYJGN? 混凝土修補結(jié)構(gòu)膠，該膠粘接力強，能壓力注膠的要求，灌膠嘴每隔0.5∽2米設(shè)一個（縫隙越大，間距可越大），zuì上面設(shè)排氣嘴。
3.2.用LYJGN R 混凝土修補結(jié)構(gòu)膠封閉鋼材邊緣與混凝土構(gòu)件間的縫隙，以形成一個供灌注的密閉空腔。膠液應涂抹均勻，避免產(chǎn)生小孔和氣泡，厚度不小于5mm，以防止壓注時沖破。
3.3.所用主要器具:灌膠嘴、膩刀。
河北灌注粘鋼膠哪里買石家莊灌注粘鋼膠用途4.密封檢查
4.1.待封縫后膠初步固化后，可沿鋼材、綴板周邊涂一層肥皂水，采用壓縮空氣檢查密閉效果，并了解縫隙的連通性，若發(fā)現(xiàn)漏氣部位，重新用膠封閉。
4.2.所用主要器具:空壓機或打氣筒。
5.配膠
5.1.先準備好LYJGN ? -2型壓力注膠罐（詳見壓力注膠罐使用說明），出膠口接上合適尺寸的膠管，并關(guān)閉控制閥。
5.2. LYJGN? 包鋼膠為A、B兩組份，配膠宜用機械攪拌，攪拌器可由電錘和攪拌齒組成，攪拌齒可采用電錘鉆頭端部焊接十字形Φ14鋼筋制成。少量(指0.5公斤以內(nèi))也可用Φ6、Φ8細鋼筋棍人工攪拌。(注意：僅用膩刀拌和，不能攪拌均勻)。
5.3.取潔凈容器（塑料或金屬盆，不得有油污、水、雜質(zhì)）和稱重衡器按配合比混合，并用攪拌器攪拌10分鐘左右至A、B組份混合均勻為止。攪拌時zuì好沿同一方向攪拌,盡量避免混入空氣形成氣泡。
5.4.膠液應現(xiàn)配現(xiàn)用，以防凝膠，夏季每次配膠量不宜大于5公斤，冬季每次配膠量不宜大于10公斤。
5.5. LYJGN 包鋼膠1公斤在25℃，0.2MPa適用期約33分鐘,建議配置完畢后在20分鐘內(nèi)用完。溫度、壓力升高，單次配膠量加大都會造成適用期的縮短。
5.6.為延長膠液的適用期，壓力罐也不要在日光下曝曬。
5.7所用主要器具: 攪拌器、容器、衡器、壓力注膠罐。
6.壓力灌膠
6.1.膠液配置完畢立即將膠液倒入罐中，擰緊密封蓋，開始注膠。
6.2.灌膠采用由空壓機（打氣筒）、LYJGN? 壓力注膠罐、注膠管組成的灌膠系統(tǒng)。灌膠壓力0.1∽0.4MPa左右，操作人員應戴，以防膠液飛濺。
6.3.按從低到高或從高到低的次序接上預埋的灌膠嘴開始注膠。某個灌膠嘴出膠后可用扎絲將預接的軟皮管暫時扎死，直至所有排氣嘴全部出膠。
6.4.注膠結(jié)束時若所有排氣嘴均可見飽滿膠液，效果zuì為理想。待膠液固化后即可拆除灌膠嘴。
6.5.所用主要器具: 壓力注膠罐、空壓機。
7.檢驗：膠液固化后可用小錘輕擊鋼材，從音響判斷灌注效果。
8.維護
8.1.鋼材外表可粉刷20mm厚M15水泥砂膠或刷防銹漆，以避免鋼材的腐蝕。

這樣的改性環(huán)氧樹脂粘鋼膠為什么抗流掛性能這樣差？
這跟膠體本身的觸變性有很系。什么叫觸變性？
用通俗一點的話講，我們在攪拌粘鋼膠時膠體黏度下降，變得很稀易攪拌，停止攪拌時，膠體黏度恢復，特別是仰涂或者側(cè)涂時，觸變性的好處就體現(xiàn)出來了，改性環(huán)氧樹脂粘鋼膠由于觸變性好而不會隨意流淌，省時省力省材料，還不會污染環(huán)境，受到很多工人的青睞。
那么，怎樣測得觸變性？


道路，墻面，屋頂，立壁，車庫，加油站等需要修補的地方都可以使用，這個材料是柔性的，加固型，強度高，用一輩子沒問題。公司還有很多新型加固材料，歡迎聯(lián)系。

另外本公司承接各種加固工程。沒有產(chǎn)品中間商，沒有二手轉(zhuǎn)包，報價低廉，質(zhì)量！
奧泰利集團2005年就開始專注研發(fā)生產(chǎn)灌漿料，經(jīng)過20年的精益求精，現(xiàn)在灌漿料的流動度，抗壓強度，膨脹率，塌落度等技術(shù)已經(jīng)十分成熟。質(zhì)量穩(wěn)定，全國就近廠區(qū)發(fā)貨，沒有經(jīng)銷商賺差價。更快更省錢。歡迎咨詢。
