連桿機構：連桿座為Q235鋼板焊接而成；連桿為外徑Ф50mm壁厚5mm或者外徑Ф70mm壁厚10mm的無縫鋼管；

風門技術要求
1．風門開啟形式：單扇開啟；
2．門扇開啟角度：≥90°；
3．風門門框兩側用方鋼固定，橫梁不得少于3道，使風門能夠抗沖擊；
4．門扇與門框之間采用阻燃、抗靜電材質密封，確保密封性能良好；
5．每扇正向門門扇開設一扇行人小門，行人小門高1.8m×寬0.9m，行人小門要安裝插銷；反向風門不得留設行人小門；
6．門扇與門框采用全鋼噴漆結構，防腐、防潮、阻燃、強度大、不變形；

氣動控制裝置由氣控箱、氣控閥、節流閥、機械閥等和氣管組成。氣控箱內含1個手扳閥、2個節流閥組成一套箱體，放置于門體兩側。

當行人需要通過時，只需操作手扳閥風門即可自動打開，當行人順利通過風門時，只需操作手扳閥風門即可自動關閉。氣源壓力：0.6MPa～0.8MPa。

八、其他
1．風門統一噴涂桔紅色；
2．供貨方簽訂技術協議10日內，應提交與設備相符的技術資料（包含但不限于）：外形尺寸圖、使用說明書、維修指南或服務手冊等2套；
3.供貨方所提供的產品參數不得低于本技術協議要求參數，且不得隨意更改和變更風門規格尺寸及技術協議提出的相關要求，否則買受方有權拒絕該供貨方，其責任由供貨方負責；
4.如果供貨方?jīng)]有以書面形式對本協議的條文提出異議，則意味著供貨方提供的設備完全符合本技術協議的要求；

技術要求

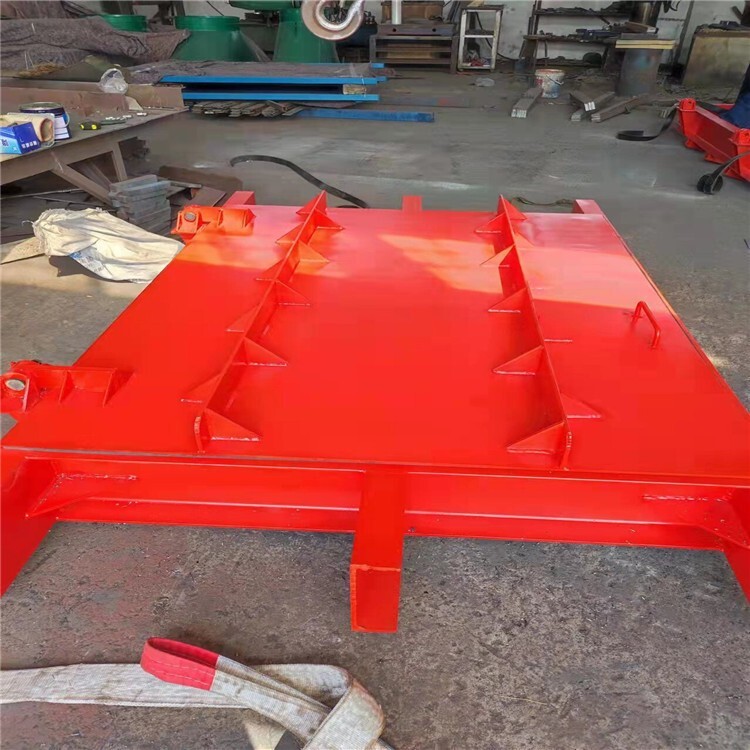

1．風門采用鐵質結構，風門門板厚度不小于5cm，骨架采用50mm*50mm方鋼，外敷兩層2mm鋼板，抗沖擊；
2．每扇風門有立的門框和門扇，每扇風門門體上均安裝拉手（安裝高度方便人員開啟風門），門扇下側安設擋皮簾，擋風簾為阻燃、抗靜電材質；
3．每組風門配備1套機械閉鎖裝置，鎖兩道正向風門，同時只能打開一道風門；
4．正向風門的內側靠門軸側，留設用于連接閉鎖裝置的鉤或環；
5．每扇風門的門框與門扇之間均需安設襯墊，襯墊材質為阻燃抗靜電，安裝牢固，耐磨，密封性能良好；
6．門扇與門框采用全鋼噴漆結構，顏色:橘黃色。防腐、防潮、阻燃、強度大、不變形；
7．風門門框和門扇采用一體式的，方便拆卸和安裝，但各部位之間接口嚴密，不易變形；
8．門框兩側焊接各4個墻耳，用于將門框固定于墻體內，頂部和底部的墻耳各留設孔洞，并配備長度不小于1m的連接桿，用于連接和固定2道門框；
9．風門門框底部高度要大于風門高度200mm以上，用于埋設門框。
