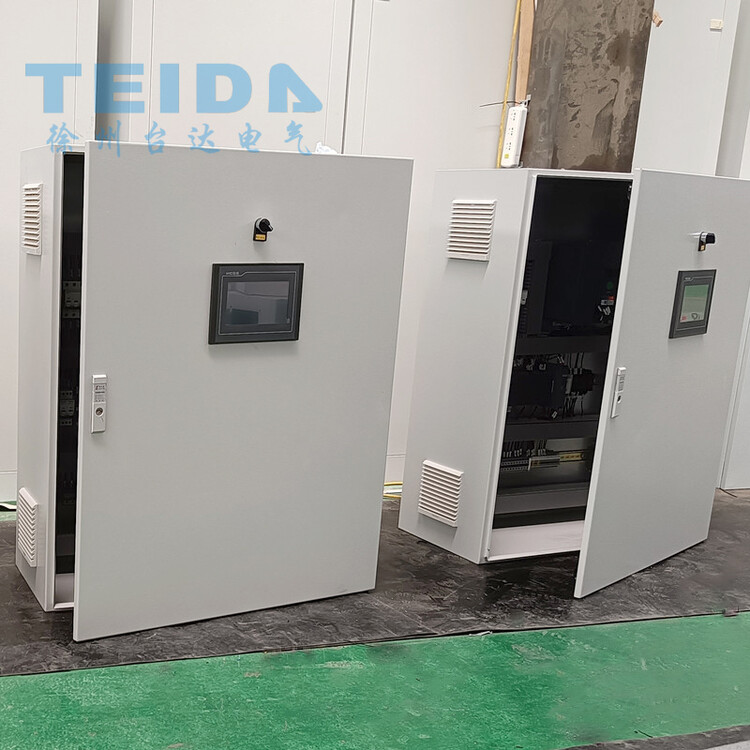

一、成套成品PLC自動化控制系統參考圖：

二、選擇我司的理由：

三、五大特點

1、節約能源

變頻器控制電機與傳統控制的電機比較，能源節約是有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%

2、運行成本降低

傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本。其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低。

3、提高壓力控制精度

變頻控制系統具有的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也就是0.2bar范圍內，有效地提高了工況的質量。

4、延長電機的使用壽命

變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到低程度。

5、低了電機的噪音

根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。

四、PLC控制柜的基本結構

PLC控制柜通常包括外殼、電源、CPU、I/O模塊、編程口，通訊接口等，這些組件之間通過電氣線纜連接起來，并通過軟硬件的互通實現PLC控制柜的整體工作。

1、外殼

PLC控制柜外殼通常采用鋼板制造，具備較高的防護性能，同時外殼內部還配置了散熱鰭片、風扇、濾器等部分，通過不同的布局設計，了內部部件的正常工作。

2、電源

PLC控制柜的電源使用通常是直流電源，并且了穩定性和紋波小，以保持設備的良好工作狀態。

3、CPU

CPU（中央處理器）是PLC控制柜的核心部分，負責接收外部信號和執行自定義程序，從而實現對控制柜內部和外部設備的控制。

4、I/O模塊

I/O模塊是一種可編程的接口板，負責將外部信號（計算機命令）轉換為控制系統能夠識別的數字信號，并輸出到PLC控制器內部。

5、編程口

編程口通?？煞譃榇诤蜆?biāo)準接口，在PLC控制柜與上位機之間提供數據交換的功能，使得控制柜能夠分析外部信號并執行相關操作。

6、通訊接口

通過通訊接口，PLC控制柜能夠?qū)崿F(xiàn)與網絡（如以太網、RS232等）的通信，實現遠程控制和數據傳輸?shù)裙δ堋?/span>

五、變頻控制柜功能

1、電源切換與保護變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠猓蓪?duì)電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。

2、啟、?？刂乒δ茏冾l柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。

3、頻率（速度）調整變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速

4、表頭顯示變頻柜面板上設置電壓表、電流表、頻率表和各種指示燈，如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。

5、備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源。

6、多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。

7、加裝外圍設備根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。

8、安全防護將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。

9、整齊美觀將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。

六、變頻控制柜的工作環境

1、周圍空氣的溫度應盡量控制在一定范圍內，不過40℃，也不低于—20。

2、溫度很高時，周圍環境的相對濕度在40℃時不過50%，溫度較低時，20℃時的相對濕度為90%。

3、變頻控制柜放置地點的海拔高度不能過2000米。

4、安裝產品的外部磁場不應過其它地方的地磁場。

5、沒有火災、危險和污染的地方。

6、無化學腐蝕和劇烈振動。
