潛江軌道灌漿料供應(yīng)商
軌道膠泥流動度怎么判定？

一、流動度定

        軌道膠泥的流動度是衡量材料在自重作用下流動擴(kuò)散能力的關(guān)鍵指標(biāo)，通常以初始流動度（mm）和擴(kuò)展時間（s）雙參數(shù)控制。高流動度（200-300mm）確保材料能通過自流平充分填充軌道槽、螺栓孔等復(fù)雜結(jié)構(gòu)，避免人工振搗導(dǎo)致的離析或氣泡，顯著提升施工效率與結(jié)構(gòu)密實(shí)度。

二、流動度分級與工程適配性

        根據(jù)流動度范圍，軌道膠泥可分為三類，適配不同工程需求：

1. 標(biāo)準(zhǔn)型（200-250mm）
   • 適用場景：常規(guī)軌道槽灌漿、設(shè)備基礎(chǔ)螺栓固定。
   • 優(yōu)勢：平衡流動性與抗離析性，適合垂直高度≤100mm的灌漿層。
   • 案例：鐵路軌道壓板灌漿，確保膠泥完全包裹螺栓且無空腔。
2. 高流態(tài)型（250-300mm）
   • 適用場景：狹小空間（如隧道巖基、橋梁支座）、異形結(jié)構(gòu)灌漿。
   • 優(yōu)勢：可滲透至鋼筋間隙或微裂縫，實(shí)現(xiàn)“零空隙”填充。
   • 案例：地鐵盾構(gòu)管片螺栓孔灌漿，防止地下水滲漏。
3. 自密實(shí)型（≥300mm）
   • 適用場景：超厚灌漿層（≥150mm）、動態(tài)荷載設(shè)備基礎(chǔ)。
   • 優(yōu)勢：通過擴(kuò)展時間控制（如90-120s），避免流速過快導(dǎo)致分層。

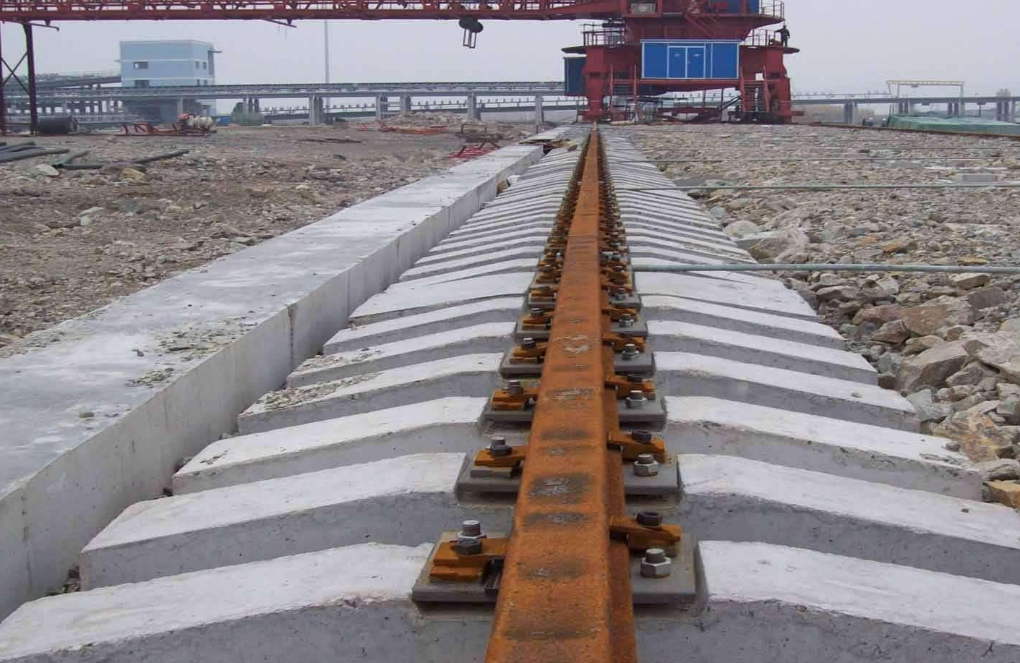

   • 案例：港口起重機(jī)軌道槽灌漿，承受重載與振動無沉降。

潛江軌道灌漿料供應(yīng)商

三、流動度對施工工藝的影響

1. 攪拌與澆筑控制
   • 攪拌時間：流動度越高，需延長攪拌時間（通常3-5分鐘）以確保均勻性，避免結(jié)塊。
   • 澆筑方式：高流態(tài)型需采用“單側(cè)灌注+導(dǎo)流槽”，防止空氣卷入；自密實(shí)型需控制落差高度（≤1m）以減少沖擊離析。
2. 環(huán)境溫度補(bǔ)償
   • 低溫施工（-10℃~10℃）：流動度下降約15%-20%，需通過加熱攪拌水（≤40℃）或添加減水劑恢復(fù)性能。
   • 高溫施工（≥30℃）：流動度衰減加快，需縮短單次攪拌量（≤50kg）并加快施工速度。
3. 與擴(kuò)展時間的協(xié)同設(shè)計(jì)
   • 擴(kuò)展時間（T500）：指流動度從初始值擴(kuò)展至500mm所需時間，反映材料粘度變化。
   • 工程意義：通過調(diào)整外加劑比例，控制擴(kuò)展時間在60-180s范圍內(nèi)，平衡流動性與抗垂流性，確保灌漿層垂直面無塌落。

潛江軌道灌漿料供應(yīng)商

四、流動度與工程質(zhì)量關(guān)聯(lián)性

1. 密實(shí)度保障
   • 流動度不足會導(dǎo)致灌漿不飽滿，形成蜂窩麻面，降低抗壓強(qiáng)度（每10%空隙率約降低15%強(qiáng)度）。
   • 檢測方法：采用“灌漿料流動度試驗(yàn)儀”按GB/T 50448標(biāo)準(zhǔn)測試，確保符合設(shè)計(jì)要求。
2. 耐久性提升
   • 高流動度膠泥填充密實(shí)后，抗?jié)B等級可達(dá)P8以上，有效阻止氯離子、水分侵入，延長結(jié)構(gòu)壽命至50年以上。
   • 案例對比：某港口起重機(jī)軌道采用流動度280mm膠泥灌漿，10年后檢測無腐蝕，而傳統(tǒng)砂漿灌漿區(qū)出現(xiàn)鋼筋銹蝕。
3. 動態(tài)荷載適應(yīng)性
   • 自密實(shí)型膠泥通過流動度與彈性模量的匹配設(shè)計(jì)（如流動度300mm+彈性模量30GPa），可吸收振動能量，減少軌道疲勞損傷。
   • 數(shù)據(jù)支持：實(shí)驗(yàn)室模擬重載列車振動試驗(yàn)顯示，高流動度灌漿層裂縫寬度減少60%。

五、流動度控制技術(shù)要點(diǎn)

1. 原材料選擇
   • 選用級配合理的天然骨料（粒徑≤4.75mm）和減水劑（如聚羧酸系），降低需水量比，提升流動度保持性。
2. 生產(chǎn)過程控制
   • 采用閉環(huán)控制系統(tǒng)，實(shí)時監(jiān)測流動度變化，自動調(diào)整外加劑摻量（誤差≤0.1%），確保批次穩(wěn)定性。
3. 現(xiàn)場質(zhì)量追溯
   • 每批次膠泥需附流動度檢測報(bào)告，施工前隨機(jī)抽檢，流動度偏差超過±10mm時禁止使用。

六、典型工程案例

1. 某高鐵無砟軌道灌漿
   • 挑戰(zhàn)：軌道板與底座間縫隙寬度僅30mm，需高流態(tài)膠泥滲透填充。
   • 解決方案：采用流動度280mm膠泥，配合真空輔助灌漿工藝，實(shí)現(xiàn)填充率，通車后沉降量＜0.5mm。
2. 某核電站設(shè)備基礎(chǔ)灌漿
   • 挑戰(zhàn)：需在輻射環(huán)境下快速施工，且灌漿層需承受8級地震荷載。
   • 解決方案：使用自密實(shí)型膠泥（流動度320mm），通過擴(kuò)展時間控制（120s）實(shí)現(xiàn)“自流平+自密實(shí)”，檢測抗剪強(qiáng)度達(dá)35MPa。

潛江軌道灌漿料供應(yīng)商
