變頻控制系統設計前，一定要了解系統配制，工作方式，環境，控制方式，客戶具體要求具體系統分新設計系統還是舊設備改造系統。 對舊設備改造，應該確切知道如下技術參數及要求：
1.電機具體參數：a.出廠日期b. 廠商(國產，進口)c.電機的額定電壓d.額定電流e.相數。 2. 電機的負載特性類型. 3. 工作制式。 4. 電機起動方式。 5. 工作環境。如現場的溫度、防護等級、電磁等級、防爆等級、配電具體參數。 6. 變頻柜安裝位置到電機位置實際距離。(變頻柜到電機距離是非常重要的參數) 7. 變頻柜拖動電機的數量及方式。 8. 變頻柜與舊的電氣系統的切換關系。一般為Δ-Y啟動與變頻工作互為備用切換保護。 9.變頻柜的傳感變送器的選用參數及采樣地點。 10.變頻控制柜的控制方式，如手動/自動，本地/遠程，控制信號的量程,是否通訊組網。 11.強電回路與弱電回路的隔離。采集及控制信號的隔離。 12.工作場合的供電質量，如防雷，浪涌，電磁。 對新變頻系統，應該與機械對傳動機械負載特性，深入了解，才能確電機類型，容量。根據電機機械負載特性，容量，選用變頻器的類型、容量。

智能型變頻供水控制柜，又名:智能變頻自動給水控制柜。具有過流、過壓、欠壓、過載、過熱、故障自診斷報警、低水位保護、定時運轉切換、交替運行、防止水泵空轉、越過故障泵運行、定時運轉、定時巡檢、缺水停機、不用水休眠等功能。

可為風機、水泵、空氣壓縮機等流量和壓力控制特點，使用變頻器一拖三的功能，無需PLC控制器可自動控制泵組的投入和退出數量，變頻器內置PID與恒壓供水控制板連運，頻恒壓供水控制柜運行穩定節省成本。變頻恒壓供水控制柜可以很容易地連接到遠程傳輸壓力表的通信，從而完成供水壓力的閉環控制。當水管流量發生變化時，可以穩定供水壓力，節約電能，為用戶節維護成本，具有較高的經濟性和實用性。

排水泵控制柜可控制一臺或多臺水泵，一般是一用一備，互為備用，工作泵故障時備用泵自動投入。由單液位或多液位控制還可以遠程控制。高水位啟動，低水位停泵，同啟，自動輪換等。并設有工作狀態（手動、自動）選擇開關，信號指示及反饋。　熱水循環泵控制柜可控制一臺或多臺水泵，一般是一用一備，兩臺互為備用，工作泵故障時備用泵自動投入，也可以輪換工作。水泵由溫度控制或遠程控制。并設有工作狀態（手動、自動）選擇開關，信號指示及反饋冷凍（冷卻）水泵控制柜控制多臺水泵，一般都是互為備用，輪換工作，工作泵故障時備用泵自動投入由控制器或遠程控制。并設有工作狀態（手動、自動）選擇開關，信號指示及反饋。

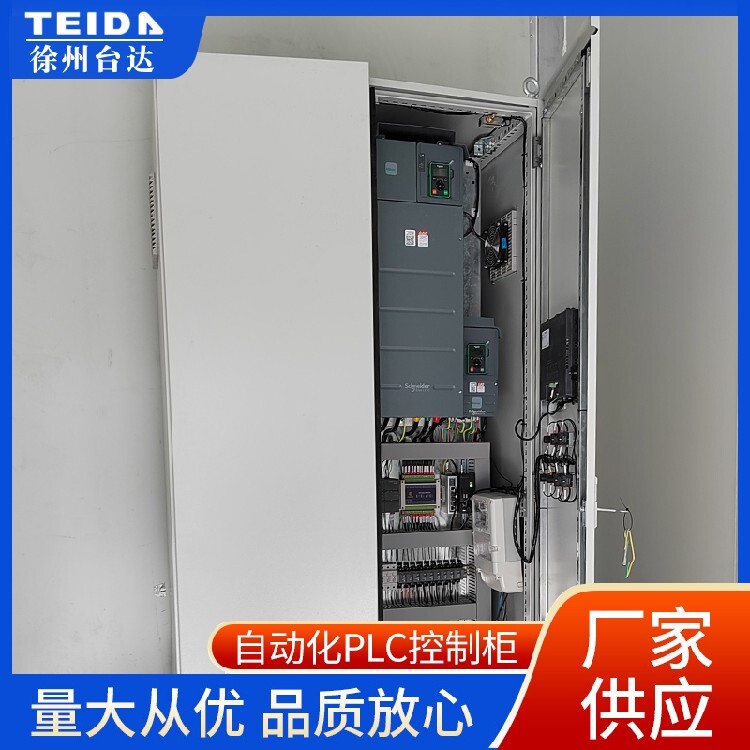

PLC控制柜里面一般包含：斷路器設備，熔斷器，開關電源，變壓器，PLC本體模塊及I/O擴展模塊，信號隔離模塊，浪涌保護器，HMI人機界面，按鈕指示燈，接線端子，中間繼電器，線槽，柜內照明燈，限位開關等，當然里面很多設備都是可選項，也有沒有羅列出的都是和實際的工程項目配套的，所有不盡相同。以上描述僅供參考，想要了解的詳細可以查看徐州臺達電氣科技有限公司的官網里面的PLC控制柜照。

以PLC作為控制核心的系統就是自動化，PLC的中文名稱是“可編程邏輯控制器”顧名思義，PLC的主要應用對象是工礦企業，多用在生產設備的控制系統中，它只能按照人為編寫的程序，嚴格執行邏輯運算過程。
