附加功能防靜電用途范圍石油儲罐，攪拌罐，電子車間地坪，飲用水容器設備，食品加工顏色灰色，白色，各色可調固含量附著力10mpa包裝規格25千克用量0.3千克防腐性能耐酸堿

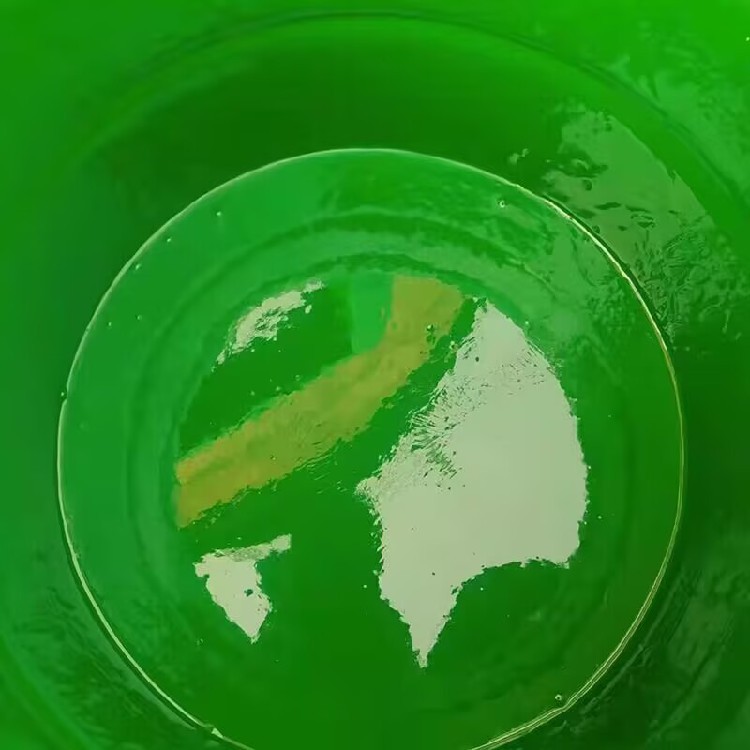

無溶劑型環氧樹脂涂料涂層整體無縫，易清洗，不集聚灰塵和細菌;表面平整光滑，色彩豐富，能美化工作環境、地面，符合衛生要求。不含刺激性易燃液體，施工時沒有溶劑揮發，無氣味，屬于環保產品，在狹小的艙室及通風條件差的場合，也能施工。

無溶劑環氧涂料理化性能中實測附著力1-2級，陰極剝離≤6mm，粘結強度≥25MPa，耐磨性公斤千轉≤100mg，體積電阻率歐姆·毫米≥1×1013，能夠耐中性鹽霧1000h，10%硫酸，10%氫氧化鈉,3.5%氯化鈉，飽和等質量碳酸鎂和碳酸鈣溶液；耐原油，汽油，航空煤油等油品耐淡水，海水，耐磨并且長期在重防腐介質中適用于80℃以下的溫度。無溶劑環氧涂料涂覆時環境濕度不得超過80%，雨雪霧風沙環境下嚴禁施工，基層表面溫度不得超過60℃，并且露點3℃以上。嚴格按照產品說明書比例配比，施工過程中嚴禁添加任何稀釋劑。無溶劑環氧涂料固含量達95%以上，粘度較高，手工涂刷和傳統的空氣噴涂工藝比較困難，建議使用GPQ6C高壓無氣噴涂機或者Graco公司提供的Graco238-135KING6821噴涂機。由于無溶劑環氧涂料固化不是靠溶劑揮發實現的，而是完全依賴于自身的固化反應，反應過程較快，雙組份混合后的涂料使用期很短，配料時為了防止凝膠，造成不必要的浪費，盡量遵守多次少配，隨配隨用的原則。另外，無溶劑環氧涂料受到溫度影響較大，當環境溫度0℃以下反應基本停止，建議環境溫度20℃以下時使用冬用型無溶劑環氧涂料；環境溫度20℃以上時使用夏用型無溶劑環氧涂料，為了保持涂料本身的溫度不低于15℃，盡量將涂料保存在室內或者恒溫的集裝箱內，冬季噴涂時建議使用帶加熱裝置的雙進管進料高壓無氣噴涂機。涂層缺陷應該進行修補，去除缺陷部分并且清理干凈，采取同種無溶劑環氧涂料涂覆工藝方法修補，修補涂層與原涂層搭接寬度不應小于10mm。
無溶劑環氧涂層對沒有處理過的鋼板邊緣的施工的安全性由于普通溶劑型環氧漆含有超過 40%以上的可揮發性有機溶劑即使是厚漿型的環氧漆可揮發的有機物含量：VOC，也有 20%以上。大量存在的有機溶劑給涂料使用中帶來了大量的安全、衛生和環保問題。僅以在溶劑型環氧漆中存在多的二甲苯和醋酸丁酯為例：它們的閃點分別是 17℃和 22℃爆極限為 1%──7.6%和 1.2%──15%。在造船生產中存在著大量的明火作業因此涂裝施工時避開明火作業或者等涂裝作業完測爆合格后再進行而停止明火作業的時間取決于溶劑揮發過程的長短和通風條件。使用無溶劑環氧漆由于揮發性溶劑很少可大大減少這個時間過程給造船廠的生產安排帶來便利。
