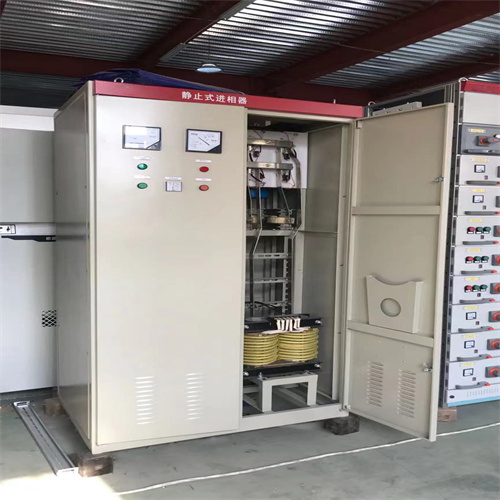

靜止式進相器的故障及檢修

　　在進相器的使用過程中經常會遇到使用一段時間后出現故障，一般工廠的做法是打電話給進相器廠家，由廠家派技術人員來修，但是技術人員趕到現場也需要一些時間，如果我們能提前學習一些進相器的故障及維修方法，可以及時處理故障，保障設備運行，為工廠節省人力成本和時間成本。

　　下面我們一起來看看進相器有哪些常見故障：

　　注意：①進相器的檢修，由技術人員進行，嚴禁操作工隨意處置。

　　②進相器故障的查找順序為：先查弱電、后查強電。即先檢查控制單元（控制板）是否正常，控制單元正常后，再查強電控制回路的故障。

　　③因檢修而要插、拔控制板時，應在退相后關斷進相器內的單相空開QF2(不影響主電機工作）。嚴禁帶電

　　操作。而且，插入時不得用力過大、過猛，以免插壞插針。

　　④用戶若遇到無法解決的故障，請及時與本公司聯系。我公司隨時為您提供技術支持。

　　（一）弱電故障的檢修

　　從保護知識產權的角度考慮，我公司不為用戶提供弱電部分（控制板）的公路圖，但用戶根據控制板上指

　　示燈的狀況及本說明書介紹的方法，即可排除基本的故障。

　　控制板上各指示燈所代表的意義如下：

　　①主板（中間一塊）的指示燈（從上往下數）

　　L1、L2、L3,電機轉子三相電流指示。

　　L4、＋5V電源指示

　　L5,熱故障指示

　　L6,缺相及自動故障保護指示

　　L7、＋15V電源指示

　　L8,-15V電源指示

　　②驅動板（兩邊兩塊）

　　分別代表12個可控硅的觸發信號

　　在正常的情況下，各指示燈顯示狀態如下：

　　主板。除上面三個指示燈（L1、L2、L3)周期性循環顯示外（注意：此指電機在運轉時的狀態。若電機未轉，該三燈為隨機狀態），其它五個燈一直亮著。

　　驅動板：其上各指示燈（12個）均亮并有輕微閃亮。若有任一燈顯示不符合上述狀態，則表明控制單元有故障，應當及時檢修。

　　外圍故障

　　外圍設備包括采集電流信號的電流互感器、電源空氣開關、電動機起動、進相機投入狀態轉換的直流接觸器，控制部分供電的交流接觸器、熔斷管、逆變變壓器、控制變壓器等。

　　此進相機采用智能化技術，具有故障自診斷功能，在故障情況下會自動退相，并利用觸發板立的指示燈指示故障類型，作為維修人員，了解各個外圍部件的作用，熟記觸發板上5個故障指示燈在不同狀態下代表的故障情況，如果進相機在運行中自動退相或人為退相后無法再進相，維修人員應觀察故障指示，判斷故障大概類型，再詳細處理。

　　我們在維修中就遇到過這種情況，電動機在正常檢修后開機，投進相機投不上，觀察故障指示，發現是電源故障指示燈亮，我們就從空氣開關查起，在確定開關正常后，查電源管，發現燒一相，另查其它設備正常，便更換管，再次進相成功。另一種現象是，進相機在正常運行時自動退相，觀察故障指示燈為溫度故障，同時感覺到柜內溫度偏高。這種情況常出現在夏季，加上安裝位置通風不好，可控硅限溫裝置動作引起的，臨時解決辦法是退相后10min左右，可控硅溫度下降后再進相，解決辦法應是改善安裝環境。

　　控制部分故障

　　控制部分有3部分組成：1塊電源板、3塊觸發板和1塊控制板。此部分故障幾率很小，我們在維修中遇到過一例控制板故障，故障表象很簡單，即在投進相機時，電源熔斷管燒，更換后再投，40A空氣開關跳閘，此時，我們判斷不再是電源回路問題，即將磨機電動機脫開，用模擬板在試驗狀態下投入進相機，用鉗形表測量逆變變壓器原邊，電流在25A左右，而逆變變壓器在此狀態）空載，原邊應無電流或很小，這說明變頻回路有環流，此故障也超出了故障自診斷系統范圍，故障指示出現隨機性。鑒于此，我們判斷是控制板上主程序芯片有問題，于是，將其更換，再在模擬狀態下空試，逆變變壓器原邊電流接近零，開機進相順

　　利。此故障易使維修人員誤判為電源回路問題，在外圍設備查找問題，走彎路。甚至在對外圍設備作簡單處理，更換熔斷管，連續再投進相機時，也有可能投上，只是此時系統帶缺陷工作，回路環流大，補償性能極不穩定。所以，維修時一定要測量逆變變壓器原副邊電流，看它是否超出額定值，以助分析故障原因。控制回路中，從3個電流互感器檢測的輸入信號，都經過光電耦合器。如果進相機在運行中自動退相，且故障指示燈中“缺相”運行指示燈亮，在排除電流互感器故障可能性后，應檢查光電耦合器是否發熱嚴重，測量其輸出是否正常，如發熱嚴重，就可能是光電耦合器故障。
