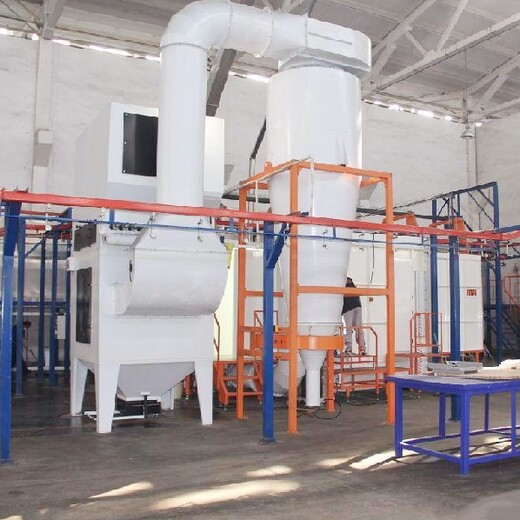

涂裝流水線設備適用于工件表面的噴漆、噴塑處理，多用于單件或小批量工件的涂裝作業，配合懸掛輸送機、電軌小車、地面輸送機等運送機械形成運輸作業。
程工藝布置:
1、噴塑線:上輸送鏈一一噴塑-一烘干(10min、180C-220C)-一冷卻--下件2、噴漆線:上輸送鏈-一靜電除塵-一底漆-平--面漆-平--烘干(30mn、80C)-一冷卻--下件

噴涂流水線，它解決了現有施工人員控制噴涂機進行噴涂存在勞動強度大、效率低、人數多，涂層質量不穩定，均性差，浪費涂料等的問題。本自動化噴涂流水線，包括能夠在地面上行駛的機動車和懸掛在機動車尾部的自動化橫移噴涂裝置，在機動車上設有控制機動車縱向勻速移動和控制自動化橫移噴涂裝置橫向噴涂的控制系統。該自動化噴涂流水線能夠根據設定的參數自動進行大面積噴涂，減少用工人數、噴涂，噴涂質量穩定均勻性好。

具體操作過程如下:
投入產品:把被涂物放到插件上開始工作1
2、靜電除塵:把注塑時帶來的油質，灰塵除掉
3、預熱:為了更好的上色給被涂物一點溫度
4、底漆噴涂:把塑料本身的顏色覆蓋，為生產要求顏色先底色噴涂
5、烘干:通過隧道里的IR區的溫度，進行半干狀態，為下一道噴涂作準備
6、表面噴涂:噴要求上色的顏色
7、溜平干燥:通過隧道進行溜平，烘干
8、UV噴涂固化:和UV涂料搭配利用UV365rm光線中涂料要求的照色量(800~1200mi)進行瞬間固化
9、出貨并檢查包裝

前處理有手動簡易工藝和自動前處理工藝，后者又分自動噴淋和自動浸噴兩種工藝。工件在噴粉之前進行表面處理去油去銹。在這一工段所用藥液較多，主要有除銹劑、除油劑、表調劑、磷化劑等等。

在涂裝生產線這一工席，還應注意工件之掛鉤部分，在進入固化之前，應盡可能將附著其上的粉末吹掉，防止掛鉤上之多余粉末固化，有的對固化前去掉余粉確有困難時，應及時剝離掛鉤上已固化之粉膜，從而確保掛鉤導電良好，以利下批工件易于著粉。

涂裝線固化工序生產管理這一工席應注意的事項有:噴好的工件，如果是小批量單件生產，進固化爐前注意防止碰落粉末，如有擦粉現象，應及時補噴粉末。烘烤時嚴格工藝及溫度、時間控制，切實注意防止色差、過烘或時間過短造成固化不足。對于大批量自動輸送的工件，在進烘道前同樣要仔細檢查是否漏噴、噴薄或局部擦粉現象，如發現不合格件，應把好關防止進入烘道，盡可能取下重噴。如個別工件因演噴不合格，在固化出烘道后可以重噴再次固化。
