自二十世紀六十年代美國推出可編程邏輯控制器（Programmable Logic Controller，PLC）取代傳統繼電器控制裝置以來，PLC得到了快速發展，在世界各地得到了廣泛應用。同時，PLC的功能也不斷完善。隨著計算機技術、信號處理技術、控制技術、網絡技術的不斷發展和用戶需求的不斷提高，PLC在開關量處理的基礎上增加了模擬量處理和運動控制等功能。今天的PLC不再局限于邏輯控制，在運動控制、過程控制等領域也發揮著十分重要的作用。

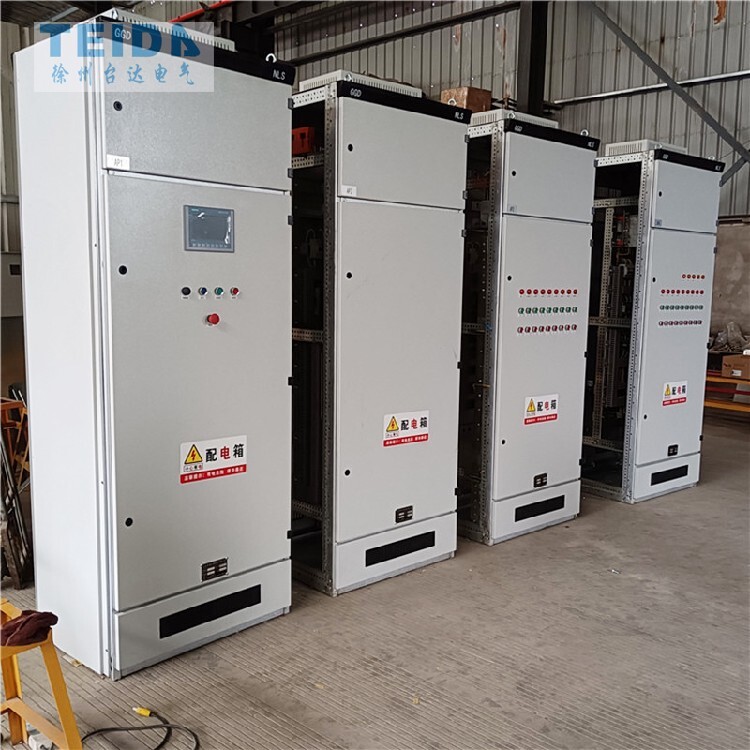

PLC控制柜在污水處理方面具有通用性強，使用方便，適應面廣，可靠性高，抗干擾能力強，編程簡單等特點，因此它在污水處理廠自動化控制系統使用十分廣泛。

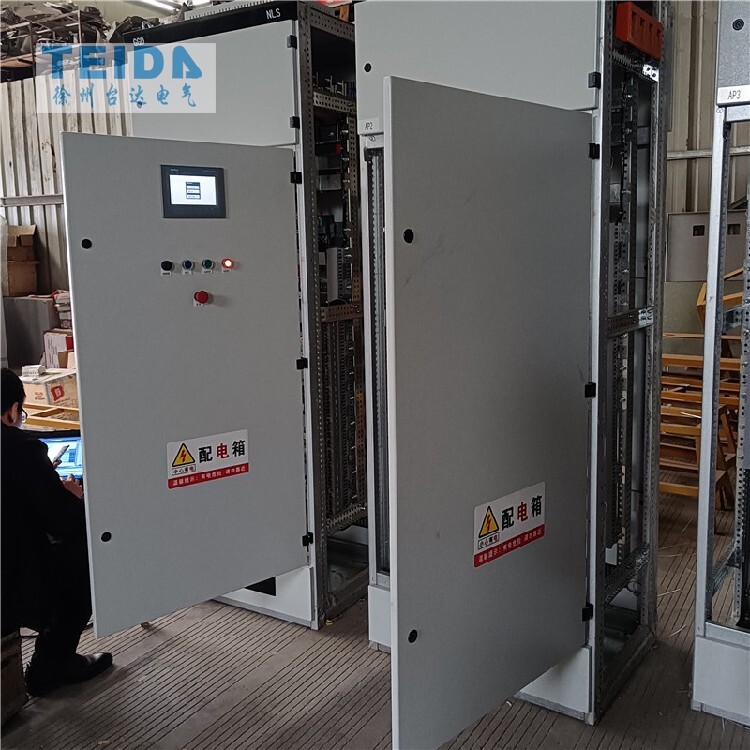

PLC控制柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件（如直流電源）安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。

自動化系統的工作原理
1、輸入采樣階段：在輸入采樣階段時，可編輯控制柜器以掃描方式依次地讀入所有輸入狀態和數據；2、用戶程序執行階段：可編輯控制器總是按由上而下的順序依次地掃描用戶程序；3、輸出刷新階段:當掃描用戶程序結束后，可編程控制器就進入輸出刷新階段。

自動控制系統分為開環和閉環，閉環控制也就是（負）反饋控制，原理與人和動物的目的性行為相似，系統組成包括傳感器（相當于感官），控制裝置（相當于腦和神經），執行機構（相當于手腿和肌肉）。傳感器檢測被控對象的狀態信息（輸出量）,并將其轉變成物理（電）信號傳給控制裝置。控制裝置比較被控對象當前狀態（輸出量）對希望狀態（給定量）的偏差，產生一個控制信號，通過執行機構驅動被控對象運動，使其運動狀態接近希望狀態。開環自動控制是按照事先確定好的程序，依次發出信號去控制對象。按信號產生的條件，開環控制有時限控制，次序控制，條件控制。

用的工業控制計算機，可編程控制器，工業自動化組態軟件，電力電子控制技術以及網絡通信技術等，結合污水處理廠設計了一套包括現場控制層，顯示操作層和遠程信息的污水處理自動控制系統；污水處理自動控制系統的設計分為三個部分： 電氣部分：根據污水處理工藝要求,設計系統的電氣控制線路，供配電系統,PLC控制柜等。 PLC程序：確定系統每個部分的控制要求，分別對其進行編程，然后進行程序的初步調試,后系統所有程序的聯調。 上位機系統：利用組態污水處理自動控制系統主要用于實現生產工藝流程的實時監看，設備工作狀態的參數顯示和系統故障提示，通過監看界面能對系統設備進行控制和對顯示過數據進行記錄，查詢，報表打印等。由污水處理系統主界面，參數設置和曲線生成界面，污水處理電動閥門控制界面等組成。
