PLC控制柜一般包括以下五部分:

1、氣開關：一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都要有的一個東西。

2、PLC：這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的，同時還可能需要冗余(也就是兩套交替使用)。

3、電源：一個24VDC的開關電源，大多數的PLC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

4、續電器：一般PLC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你PLC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的，那么你就在PLC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用續電器。

5、接線端子：這個肯定是每個柜子都的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要PLC接至上位機，可能就需要增加交換機什么的。視情況而定。

PLC自動化控制柜的優點

1、結構緊湊：PLC站控制柜結構緊湊，可以在受限的空間中安裝多臺設備，且不會損壞設備，可以實現均衡的散熱。

2、安全可靠：PLC站控制柜在安裝過程中可以采用的防護措施，防止機柜受到外部環境的影響，設備安全可靠。

3、操作便捷：PLC站控制柜的設計非常便捷，可以實現對設備的快速安裝和拆卸，用戶可以在有限的空間中、靈活地完成PLC控制任務。

成套控制柜注意事項

1、電磁干擾問題：在定制電氣控制柜的過程中也應考慮到這一點。您應該知道，在這個電氣控制柜的使用環境中，通常有許多電氣產品。這樣，在操作電氣控制柜的過程中，可能會受到不同程度的電磁波的干擾。目前，如果電氣控制柜沒有良好的抗干擾功能，在操作過程中可能會出現錯誤甚至問題。

2、沙塵網規劃問題：一般來說，在定制非標準電氣控制柜時，相關事務將要求其結構周圍的防塵網規劃為可拆卸模式，以便于清潔和維護。其次，這種防塵網規劃也可以與電氣控制柜的連接緊密相連。

3、散熱問題：這是定制非標準電氣控制箱時需要考慮的關鍵點之一。電氣控制柜附近有許多結構和部件，如繼電器.電氣部件等，為了確保這些部件和設備能夠安全正常工作，需要做好散熱工作，因此，讓電氣控制柜有合理的散熱計劃，并安裝的散熱設備，以確保排氣順暢，散熱。

4、位置問題：現在，在定制電氣控制柜時，不同類型的企業可能會將電氣控制柜放置在不同的環境中。在一些惡劣的環境中，他們提倡我們選擇的原材料。這樣，它不僅具有的耐腐蝕性.耐酸堿，且使用壽命長。

控制柜的五大功能
1、電氣控制柜，顧名思義，是一種用于電氣控制的電氣柜。

2、電氣控制柜采用傳統繼電器和PLC控制。相對簡單的控制由繼電器控制，復雜的控制一般由PLC控制。PLC是可編程邏輯控制。

3、根據不同的需要，電氣控制柜采用不同的控制。根據受控設備的數量和大小，選擇不同的電氣元件組合成機柜。簡單的是控制一個電動機的電氣控制柜、一個斷路器、一個接觸器、一個熱保護元件、一個啟動按鈕、一個停止按鈕、兩個指示燈。

4、該控制柜主要用于高層建筑無塔供水、消防深井水泵恒壓供水等場合需要根據實時水情閉環調節水泵轉速。閉環由變頻器、智能控制器、壓力傳感器和水泵組成。控制系統。

5、多泵控制，管網壓力穩定，提高供水質量，減少二次污染，節電，可實現無人值守無塔供水自動控制系統。

使用條件

1.供電電源:DC直流24V，單相交流220v，(-10%，+15%)，50HZ

2.防護等級:IP41或IP20

3.環境條件:環境溫度在0℃-55℃，防止太陽光直接照射;空氣的相對濕度應小于85%(無凝露)。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和氣體。

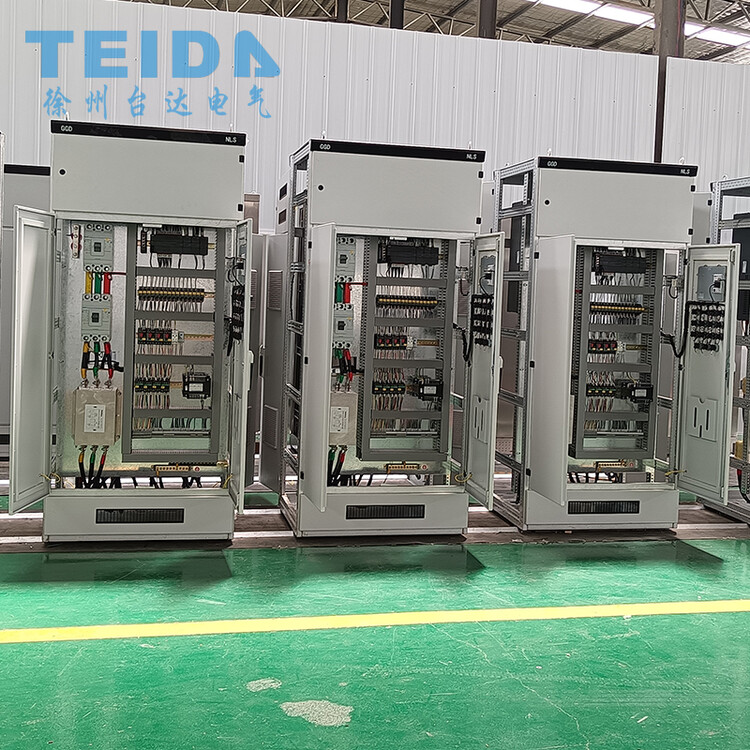

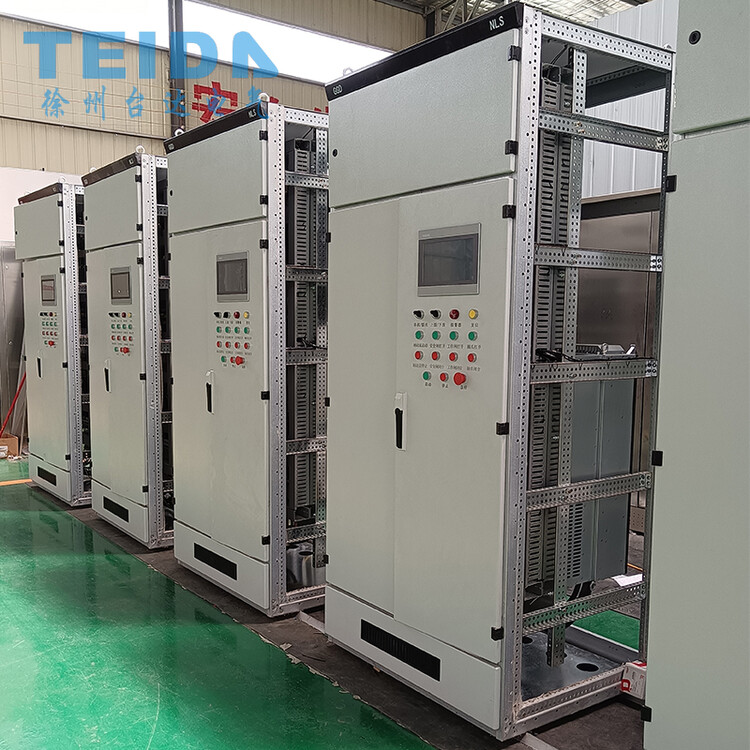

成套控制柜生產安裝圖

我司是以生產PLC控制柜、變頻控制柜、電氣控制柜、恒壓供水控制柜、電氣柜、控制柜、配電柜、軟啟動柜、低壓控制柜、成套琴式操作臺系統、變頻柜等等成套生產廠家，也可按要求、來圖定制！

徐州臺達選用的元器件品牌：ABB、施耐德、正泰、西門子等等各種品牌配件

我司優勢

1、控制系統的方案設計：根據客戶的要求,為客戶提供控制系統設計方案

2、控制系統的全套設計：低壓電氣設計、PLC控制系統的軟硬件的設計、上位機組態；

3、出圖：根據客戶的要求，繪制電氣控制圖紙

4、電氣控制柜設計與成套制作

5、自動化編程、系統調試及試運行、售后維護等一體化技術服務
